Scegliere il miglior interruttore automatico per il proprio sistema elettrico

Un interruttore automatico è un dispositivo di sicurezza che interrompe automaticamente la corrente elettrica quando un circuito si sovraccarica o si verifica un cortocircuito.Invece di consentire il surriscaldamento di cavi, elettrodomestici o apparecchiature, l'interruttore scatta e interrompe l'alimentazione prima che il problema diventi più pericoloso.Scegliere l'interruttore giusto non significa solo scegliere un marchio noto o abbinare l'amperaggio.Questo articolo illustra i principali fattori da considerare, esamina i marchi affidabili di interruttori automatici, spiega quali interruttori si adattano alle diverse applicazioni ed evidenzia gli errori di acquisto comuni da evitare.

Catalogo

Fattori importanti nella scelta di un interruttore automatico

La scelta dell'interruttore automatico giusto è importante sia per la sicurezza che per l'affidabilità elettrica a lungo termine.Un interruttore non viene selezionato semplicemente abbinando il numero dell'amplificatore.La scelta corretta dipende dal carico elettrico, dalla dimensione del cavo, dalla compatibilità del pannello, dal livello di corrente di guasto, dall'ambiente operativo e dal tipo di apparecchiatura collegata al circuito.

Dimensioni dell'interruttore e potenza nominale

L'amperaggio dell'interruttore determina la quantità di corrente che il circuito può trasportare in sicurezza prima che la protezione si attivi.I comuni circuiti residenziali utilizzano interruttori da 15 A o 20 A, mentre carichi più grandi come stufe elettriche, sistemi HVAC, scaldabagni e caricabatterie per veicoli elettrici possono richiedere da 30 A a 60 A o più.La dimensione dell'interruttore deve sempre corrispondere sia alla capacità del cavo che alla domanda di carico effettiva.Gli interruttori sottodimensionati possono scattare ripetutamente durante il normale funzionamento, mentre gli interruttori sovradimensionati possono non riuscire a proteggere il cablaggio in condizioni di sovraccarico.Nelle applicazioni pratiche, i carichi continui che funzionano per diverse ore spesso richiedono un margine di progettazione aggiuntivo per ridurre l'accumulo di calore e migliorare la stabilità a lungo termine.

Interruttore Dimensioni	Tipico Voltaggio	Comune Dimensioni del filo di rame*	Comune Tipo di palo	Consigliato Carico continuo**
15A	120 V	14 AWG	Unipolare	12A
20A	120 V	12 AWG	Unipolare	16A
30A	240 V	10 AWG	Bipolare	24A
40A	240 V	8AWG	Bipolare	32A
50A	240 V	6AWG	Bipolare	40A
60A	240 V	4-6 AWG	Bipolare	48A
70A	240 V	4AWG	Bipolare	56A
100A	240 V	Da 3 AWG a 1 AWG	Bipolare/principale interruttore	80A
125A–200A	240 V	Alimentatore/servizio calcolato	Interruttore principale	Dipendente dal sistema

Nota:

* La dimensione del cavo dipende dal conduttore in rame o in alluminio, dal tipo di isolamento, dalla temperatura nominale, dal riempimento del condotto, dalla temperatura ambiente e dai requisiti della normativa elettrica locale.

** I carichi continui sono comunemente limitati all'80% della potenza nominale dell'interruttore per il funzionamento di lunga durata.

Compatibilità del pannello

Gli interruttori automatici non sono universalmente intercambiabili su tutti i quadri elettrici.Anche gli interruttori con valori di amperaggio identici possono utilizzare design di sbarre collettrici, meccanismi di bloccaggio, dimensioni e strutture di contatto interne diversi.L'installazione del tipo di interruttore sbagliato può creare contatti elettrici allentati, riscaldamento eccessivo, prestazioni di intervento scadenti o violazioni del codice elettrico.Ciò è particolarmente importante quando si aggiornano i pannelli più vecchi o si sostituiscono i modelli di interruttori fuori produzione.Molti produttori come Schneider Electric, Siemens, Eaton, ABB e Square D progettano interruttori appositamente per i propri sistemi di pannelli per mantenere il corretto adattamento meccanico e le prestazioni elettriche.

Spiegazione della capacità di interruzione

La capacità di interruzione si riferisce alla corrente di cortocircuito massima che un interruttore può arrestare in sicurezza senza guasti.Questa valutazione è comunemente espressa in kiloampere (kA).Nei sistemi residenziali, la corrente di guasto disponibile è solitamente inferiore, ma i sistemi elettrici commerciali e industriali possono presentare correnti di guasto estremamente elevate a causa di trasformatori, generatori o grandi reti di distribuzione elettrica.Se il grado di interruzione dell'interruttore è troppo basso, potrebbe non essere in grado di eliminare in modo sicuro guasti gravi, aumentando il rischio di distruzione dell'apparecchiatura o incendi elettrici.Interruttori con capacità di interruzione più elevata sono spesso necessari nei quadri industriali, nei sistemi di controllo dei motori, nelle apparecchiature di produzione e nei grandi edifici commerciali dove i livelli di energia di guasto sono significativamente maggiori.

Interruzione Capacità	Tipico Tipo di sistema	Colpa Ambiente attuale	Tipico Tipo di interruttore
5kA	Piccolo circuiti residenziali	Colpa bassa corrente	Miniatura interruttore automatico (MCB)
10kA	Norma pannelli residenziali	Moderato livelli di guasto residenziale	MCB residenziale
14kA–22kA	Grande sistemi residenziali e commerciali leggeri	Disponibile più alto corrente di guasto	Pesante interruttore residenziale/commerciale
25kA–35kA	Commerciale edifici	Commerciale sistemi di distribuzione	Custodia modellata interruttore automatico (MCCB)
42kA–65kA	Industriale strutture	Alto industriale corrente di guasto	MCCB industriale
85kA–100kA+	Industriale pesante e sistemi di utilità	Estremamente alto energia di guasto	Circuito dell'aria interruttore automatico (ACB) o interruttore di potenza industriale

Interruttori unipolari e bipolari

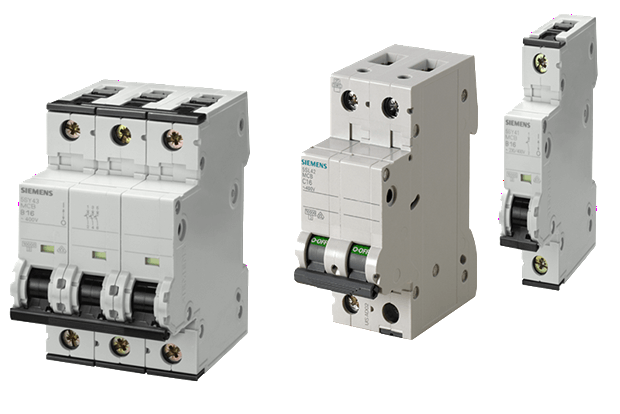

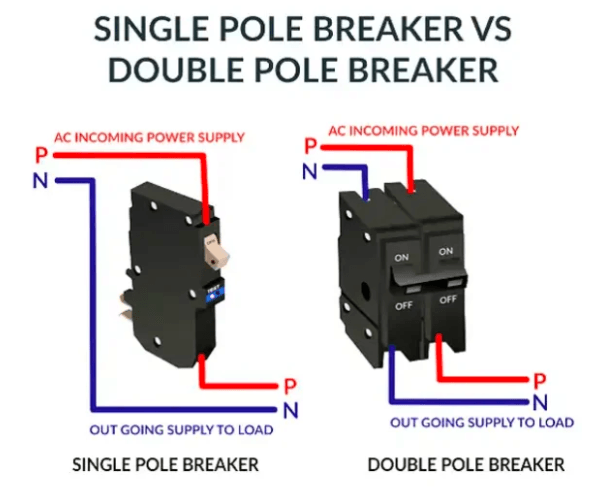

Gli interruttori unipolari e bipolari sono due degli interruttori automatici più comuni utilizzati nei quadri elettrici residenziali e commerciali leggeri.Vengono spesso confrontati perché entrambi proteggono i circuiti da sovraccarichi e cortocircuiti, ma sono progettati per diversi livelli di tensione e requisiti di carico.

Caratteristica	Unipolare Interruttore	Bipolare Interruttore
Tensione tipica	120 V	240 V
Numero di caldi Fili	1 filo caldo	2 fili caldi
Amplificatore comune Valutazioni	15A–20A	20A–60A+
Tipico Applicazioni	Illuminazione, prese elettriche, TV, ventilatori, piccoli elettrodomestici	Aria condizionatori, asciugatrici, forni, scaldabagni, saldatrici, caricabatterie EV
Spazio utilizzato in Pannello	Occupa 1 slot	Occupa 2 slot collegati
Erogazione di potenza	Potenza inferiore circuiti	Potenza superiore circuiti
Operazione di viaggio	Viaggi uno linea del circuito	Viaggi entrambi caldi linee insieme
Filo Configurazione	Uno caldo, uno neutrale	Due fili caldi, a volte neutrale
Installazione Complessità	Più semplice circuiti residenziali	Lavoro più pesante cablaggi e carichi maggiori
Domanda di energia	Da basso a moderato	Da moderato ad alto
Comune Uso residenziale	Camere da letto, soggiorno stanze, circuiti di illuminazione	Cucina elettrodomestici, sistemi HVAC, attrezzature per garage
Protezione dai guasti Ambito	Ne protegge uno conduttore energizzato	Protegge entrambi conduttori sotto tensione simultaneamente

Marche di interruttori automatici consigliate

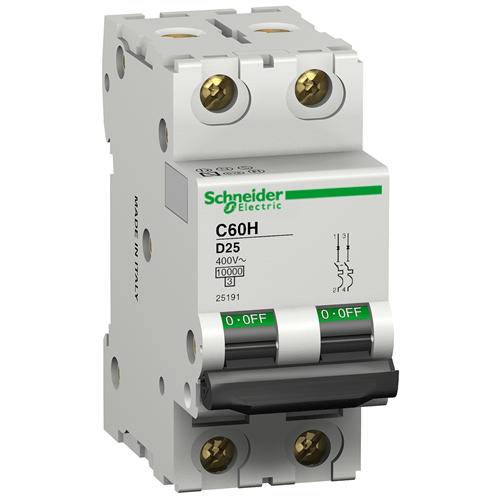

Schneider Electric

Schneider Electric offre un'ampia gamma di interruttori automatici per impianti elettrici residenziali, commerciali e industriali.L'azienda è nota soprattutto per le famiglie di prodotti Square D QO e Homeline utilizzate nei centri di carico residenziali.Gli interruttori QO sono comunemente selezionati per installazioni residenziali premium grazie alla loro forte durata e al design con indicatore di intervento visibile, mentre gli interruttori Homeline sono popolari per i sistemi domestici standard perché sono convenienti e ampiamente disponibili.Per le applicazioni commerciali e industriali più grandi, Schneider fornisce anche gli interruttori automatici scatolati PowerPact progettati per una maggiore capacità di corrente e prestazioni di protezione dai guasti più elevate.

Siemens

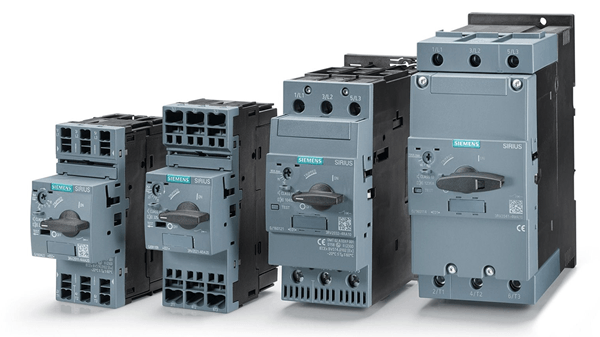

Siemens produce interruttori automatici per quadri elettrici domestici, sistemi di distribuzione commerciale e infrastrutture elettriche industriali.Le linee di prodotti residenziali comuni includono gli interruttori Siemens QP e QT, che vengono spesso installati nei centri di carico Siemens.L'azienda offre anche interruttori AFCI e GFCI progettati per i moderni requisiti di sicurezza elettrica.Per i sistemi elettrici più grandi, gli interruttori automatici scatolati Siemens Sentron sono ampiamente utilizzati grazie al loro elevato grado di interruzione, al funzionamento stabile e alle prestazioni affidabili di eliminazione dei guasti in condizioni di carico impegnative.

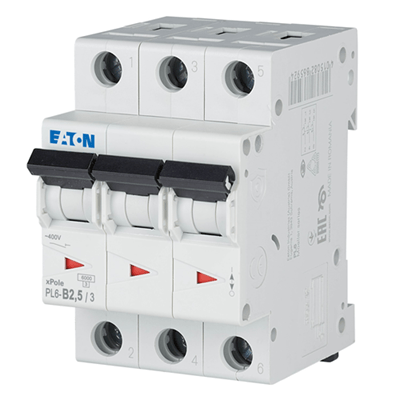

Eaton

Eaton produce interruttori automatici per applicazioni residenziali, commerciali, industriali e di gestione dell'energia.Le famiglie di prodotti residenziali più popolari includono gli interruttori Eaton BR e Eaton CH.Gli interruttori BR sono comunemente utilizzati nei quadri residenziali per la loro convenienza e l'ampia compatibilità, mentre gli interruttori CH sono noti per la struttura interna più resistente e il supporto sbarre in rame di alta qualità.Eaton produce anche interruttori automatici scatolati Serie G per edifici commerciali, sistemi di produzione e apparecchiature di distribuzione dell'energia industriale che richiedono una maggiore capacità di protezione dai guasti e affidabilità a carico continuo.

ABB

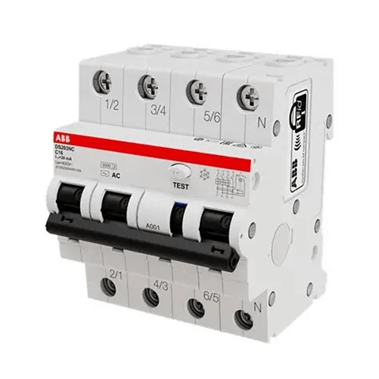

ABB sviluppa interruttori automatici per l'automazione industriale, sistemi di energia rinnovabile, strutture commerciali e grandi reti di distribuzione elettrica.La serie di interruttori automatici miniaturizzati ABB S200 è comunemente utilizzata in installazioni residenziali e commerciali, mentre gli interruttori automatici scatolati Tmax sono ampiamente applicati nei sistemi di alimentazione industriale che richiedono una maggiore gestione della corrente e un coordinamento avanzato della protezione.Gli interruttori automatici aperti ABB Emax sono spesso installati anche in quadri industriali e grandi strutture dove l'elevata capacità di interruzione e il funzionamento affidabile a lungo termine sono fondamentali.

Quadrato D

Square D è uno dei marchi di interruttori automatici più riconosciuti per impianti elettrici residenziali e commerciali leggeri.Le serie di interruttori QO e Homeline sono ampiamente utilizzate nelle case grazie alla loro affidabile compatibilità con i pannelli, alla facilità di installazione e alla forte affidabilità sul campo.Gli interruttori QO sono comunemente selezionati per i sistemi residenziali di fascia alta grazie al loro design durevole e alla rapida indicazione visiva di intervento, mentre gli interruttori Homeline sono popolari per le installazioni residenziali standard incentrate su convenienza e accessibilità.Square D offre anche interruttori automatici scatolati PowerPact per quadri di distribuzione commerciale e sistemi elettrici più grandi che richiedono una protezione di carichi più pesanti.

I migliori interruttori automatici per diverse applicazioni

La scelta dell'interruttore corretto per l'applicazione aiuta a migliorare la sicurezza elettrica, la stabilità del sistema, la protezione delle apparecchiature e l'affidabilità a lungo termine.

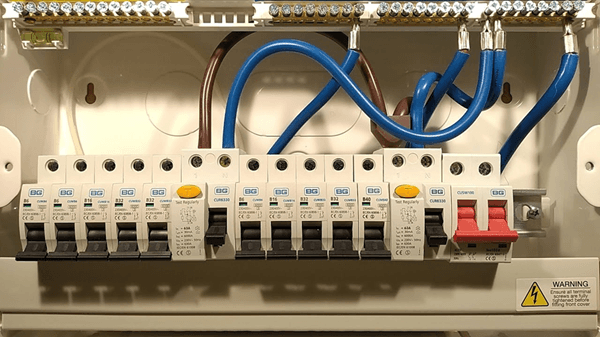

Case residenziali

I sistemi residenziali di solito richiedono interruttori progettati per circuiti derivati standard da 120 V e 240 V che alimentano illuminazione, prese, elettrodomestici da cucina, sistemi HVAC e scaldabagni.La protezione della sicurezza è particolarmente importante nelle case, quindi le protezioni AFCI e GFCI sono comunemente richieste in molti circuiti per contribuire a ridurre i rischi di incendio e scossa elettrica.Inoltre, i proprietari di case spesso danno priorità alla facilità di installazione, alla compatibilità con i centri di carico esistenti e al funzionamento stabile a lungo termine per l'uso domestico quotidiano.

Edifici commerciali

Gli edifici commerciali spesso gestiscono impianti elettrici più grandi con più circuiti ad alto carico che funzionano simultaneamente.Uffici, ospedali, ristoranti, scuole e spazi commerciali richiedono comunemente interruttori con valori di interruzione più elevati, una protezione da sovraccarico più forte e un migliore coordinamento tra più pannelli di distribuzione.I sistemi commerciali necessitano inoltre di una protezione affidabile per sistemi HVAC, ascensori, attrezzature da cucina, reti di illuminazione e sale server che funzionano continuamente durante il giorno.

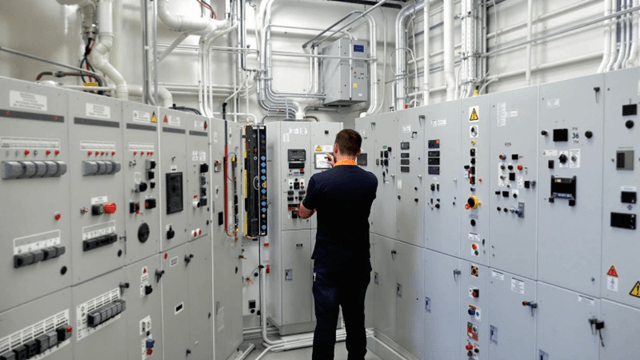

Attrezzature industriali

Le applicazioni industriali sottopongono gli interruttori automatici a sollecitazioni molto più pesanti a causa della corrente di avviamento del motore, del funzionamento continuo, delle vibrazioni, del calore e della maggiore corrente di guasto disponibile.I sistemi di produzione, i compressori, i trasportatori, le saldatrici e le apparecchiature di automazione spesso richiedono interruttori con prestazioni termiche più elevate, elevata capacità di interruzione e coordinamento dei guasti più preciso.In questi ambienti, l’affidabilità dell’interruttore è fondamentale perché i guasti elettrici possono causare danni alle apparecchiature, tempi di fermo della produzione e costose interruzioni per la manutenzione.

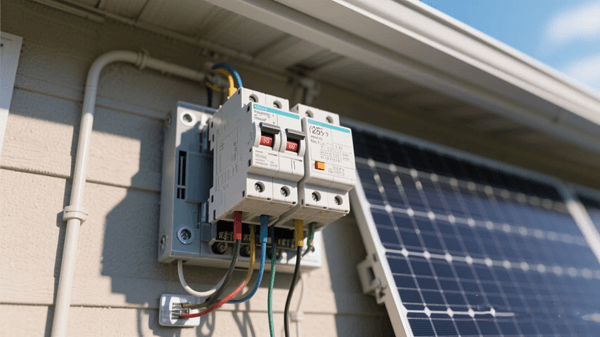

Sistemi solari e generatori

I sistemi e i generatori di energia solare richiedono interruttori in grado di gestire le mutevoli condizioni di alimentazione, l'esposizione continua all'esterno e le diverse caratteristiche del flusso di corrente.Le installazioni solari possono richiedere interruttori DC per pannelli, quadri elettrici, batterie, regolatori di carica e inverter.I sistemi di generazione necessitano inoltre di un adeguato isolamento e di una protezione di trasferimento per separare in modo sicuro l'alimentazione di backup dalla rete pubblica.La compatibilità di tensione, la resistenza agli agenti atmosferici, il grado di interruzione e la stabilità termica sono particolarmente importanti in queste applicazioni.

Caricabatterie per veicoli elettrici

I caricabatterie per veicoli elettrici creano una domanda continua di corrente elevata, rendendo la scelta corretta dell'interruttore importante sia per la sicurezza che per l'affidabilità della ricarica.Molti caricabatterie per veicoli elettrici di livello 2 utilizzano circuiti bipolari dedicati da 240 V che funzionano per diverse ore consecutive.A causa di questo comportamento di carico di lunga durata, gli interruttori devono essere adeguatamente dimensionati per ridurre il surriscaldamento, gli interventi fastidiosi e lo stress termico a lungo termine.Le moderne installazioni di veicoli elettrici possono anche richiedere protezione GFCI, compatibilità di gestione del carico e supporto per sistemi di monitoraggio energetico intelligenti.

Problemi comuni con gli interruttori automatici ed errori di acquisto

Problema o Errore	Comune Causa	Mondo reale Effetto	Consigliato Soluzione
Interruttore frequente Inciampo	Sovraccarico circuito, cortocircuito o interruttore sottodimensionato	Elettrodomestici chiusi si spengono ripetutamente e i circuiti diventano instabili	Ridurre il circuito caricare, ispezionare il cablaggio o installare l'interruttore correttamente dimensionato
Installazione di Marchio dell'interruttore sbagliato	Utilizzando un interruttore incompatibile con il pannello	Sciolto connessione, surriscaldamento, protezione inaffidabile, violazioni del codice	Usalo sempre interruttori omologati per il modello a pannello
Oversize Selezione dell'interruttore	Scegliere più in alto amperaggio superiore a quello che il cavo può gestire in sicurezza	I fili possono surriscaldarsi prima che scatti l'interruttore	Interruttore della partita dimensioni in base al calibro del filo e ai requisiti di carico
Sottodimensionato Selezione dell'interruttore	L'interruttore non può gestire la normale corrente operativa	Costante inciampi fastidiosi durante l'uso regolare	Calcola effettivo richiesta di carico prima di selezionare l'interruttore
Interruzione bassa Valutazione	Interruttore capacità di interruzione troppo bassa per il livello di corrente di guasto	L'interruttore potrebbe non funzionare durante gravi cortocircuiti	Verifica disponibile corrente di guasto e scegliere il valore kA corretto
Interruttore allentato Connessione	Povero installazione o contatto del pannello usurato	Accumulo di calore, formazione di archi elettrici, odore di bruciato, sbarra danneggiata	Reinstallare correttamente o sostituire i componenti danneggiati
Vecchio o logoro Interruttori	Invecchiamento interno meccanismi e stress termici ripetuti	Intervento ritardato o protezione inaffidabile	Sostituisci l'invecchiamento interruttori che mostrino segni di usura o instabilità
Utilizzando Interruttori residenziali in carichi industriali	Interruttore no progettato per l'avviamento del motore o il funzionamento gravoso	Prematuro guasto e funzionamento instabile	Utilizzare MCCB di livello industriale o interruttori per carichi pesanti
Ignorando Requisiti di carico continuo	L'interruttore funziona vicino alla corrente massima per lunghi periodi	Calore eccessivo e una durata di vita ridotta dell'interruttore	Segui linee guida per il dimensionamento a carico continuo
Polo errato Configurazione	Utilizzando interruttore unipolare per apparecchiature che richiedono protezione bipolare	Improprio funzionamento e comportamento di disconnessione non sicuro	Verificare la tensione e i requisiti delle apparecchiature prima dell'installazione
Umidità o Esposizione all'aperto	Classificato per interni interruttore installato in ambienti umidi o esterni	Corrosione, interventi intempestivi, guasti all'isolamento	Utilizzare involucri resistenti agli agenti atmosferici e interruttori adeguatamente dimensionati
Economico Interruttori di bassa qualità	Povero qualità di fabbricazione o prodotti contraffatti	Viaggio instabile risposta e protezione di sicurezza ridotta	Acquista certificato interruttori di produttori affidabili
Ignorando Requisiti del codice elettrico	Interruttore improprio pratiche di selezione o installazione	Fallito ispezione e potenziali rischi per la sicurezza	Segui NEC o requisiti del codice elettrico locale
Coppia non corretta Durante l'installazione	Viti terminali serrato eccessivamente o troppo poco	Cablaggio allentato, surriscaldamento, terminali danneggiati	Segui specifiche di coppia del produttore durante l'installazione
Fallimento Aggiorna i vecchi pannelli	Carichi moderni aggiunti ad impianti elettrici obsoleti	Sovraccarico circuiti e problemi di compatibilità	Aggiorna il pannello quando si aggiungono grandi elettrodomestici o caricabatterie per veicoli elettrici

Conclusione

Il miglior interruttore automatico è quello che corrisponde alle effettive esigenze dell’impianto elettrico.Una buona scelta dovrebbe proteggere il cablaggio, montare correttamente il pannello, supportare la tensione e la corrente richieste e gestire in sicurezza eventuali condizioni di guasto.Prima di acquistare un interruttore, controlla sempre l'amperaggio, la compatibilità del pannello, il tipo di polo, la capacità di interruzione e i requisiti dell'applicazione.Marchi affidabili come Schneider Electric, Siemens, Eaton, ABB e Square D offrono molte opzioni affidabili, ma la scelta più sicura dipende comunque dal corretto abbinamento e installazione.

Domande frequenti [FAQ]

1. Perché abbinare l'interruttore automatico al quadro elettrico è più importante della semplice corrispondenza dell'amperaggio?

Un interruttore con l'amperaggio corretto può comunque diventare pericoloso se non è approvato per il pannello.Diversi produttori utilizzano design di sbarre collettrici, sistemi di bloccaggio e strutture di contatto diversi.Un interruttore incompatibile potrebbe allentarsi, surriscaldarsi, scattare in modo inaffidabile o danneggiare il pannello nel tempo.La corretta compatibilità del pannello aiuta a mantenere un contatto elettrico sicuro e una protezione dai guasti stabile.

2. Quali problemi possono verificarsi se un interruttore è sovradimensionato per il cavo?

Un interruttore sovradimensionato può consentire il passaggio di una corrente eccessiva attraverso il cavo prima di scattare.Ciò può causare surriscaldamento del filo, danni all'isolamento, fusione o persino incendi elettrici.Il compito dell'interruttore è quello di proteggere il cablaggio, non solo l'apparecchio, quindi la dimensione dell'interruttore deve sempre corrispondere alla capacità del cavo.

3. Perché i caricabatterie per veicoli elettrici spesso richiedono considerazioni speciali sul dimensionamento degli interruttori?

I caricabatterie per veicoli elettrici sono considerati carichi continui perché possono assorbire corrente elevata per diverse ore senza interruzioni.Il funzionamento continuo crea più calore all'interno dell'interruttore e del sistema di cablaggio.Per questo motivo, i circuiti di ricarica dei veicoli elettrici di solito richiedono interruttori bipolari dedicati, un corretto dimensionamento dei cavi e calcoli accurati del carico per ridurre gli interventi fastidiosi e lo stress termico a lungo termine.

4. Cosa rende gli interruttori automatici industriali diversi dagli interruttori residenziali standard?

Gli interruttori industriali sono progettati per gestire correnti di guasto maggiori, picchi di avviamento del motore più forti, vibrazioni, calore e carichi elettrici pesanti continui.Di solito forniscono anche livelli di interruzione più elevati e un coordinamento della protezione più preciso.Gli interruttori domestici sono ottimizzati principalmente per l'illuminazione, le prese e gli elettrodomestici con una domanda elettrica più leggera.

5. Perché la capacità di interruzione è importante negli impianti elettrici commerciali e industriali?

La capacità di interruzione determina la quantità di corrente di cortocircuito che un interruttore può interrompere in sicurezza durante un guasto.In strutture di grandi dimensioni con trasformatori, generatori o macchinari pesanti, i livelli di corrente di guasto possono diventare estremamente elevati.Se il grado di interruzione dell'interruttore è troppo basso, potrebbe guastarsi durante un grave cortocircuito, aumentando il rischio di distruzione dell'apparecchiatura e incendio elettrico.

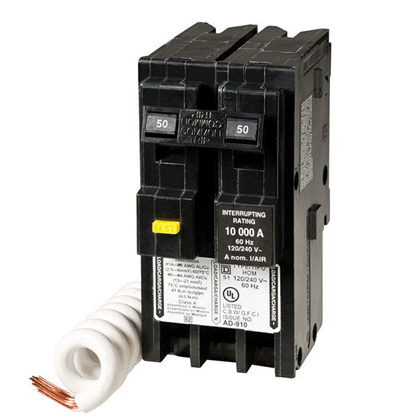

6. Perché gli interruttori AFCI e GFCI stanno diventando sempre più comuni nelle case moderne?

Gli interruttori AFCI aiutano a rilevare pericolosi archi elettrici che potrebbero provocare incendi, mentre gli interruttori GFCI riducono il rischio di scosse elettriche in aree bagnate o umide.I moderni codici elettrici richiedono sempre più queste protezioni nelle camere da letto, nelle cucine, nei bagni, nei garage e nei circuiti esterni perché migliorano la sicurezza elettrica residenziale.

7. Quali rischi derivano dall'utilizzo di interruttori automatici economici o contraffatti?

Gli interruttori di bassa qualità possono avere una risposta di intervento instabile, contatti interni deboli, prestazioni termiche scarse o un comportamento di protezione impreciso.In condizioni di guasto reali, potrebbero non scattare correttamente, aumentando il rischio di surriscaldamento, danni alle apparecchiature o incendio.Gli interruttori certificati di produttori affidabili sono generalmente testati secondo standard di sicurezza più severi.

8. Perché i sistemi di energia solare a volte richiedono interruttori automatici DC invece di interruttori AC standard?

I pannelli solari e i sistemi a batteria spesso funzionano utilizzando la corrente continua (CC), che si comporta diversamente dalla corrente alternata (CA) durante l'interruzione per guasto.Gli archi CC sono più difficili da estinguere, quindi gli interruttori CA standard potrebbero non interrompere in modo sicuro i guasti CC.Gli interruttori DC sono appositamente progettati per gestire queste condizioni in sicurezza nei sistemi solari e di accumulo dell'energia.
