Guida al Datasheet CD4026B: Pinout, Specifiche e Principio di Funzionamento

Il CD4026B è un utile IC contatore CMOS per circuiti che necessitano di contare impulsi e mostrare numeri su un display a 7 segmenti. Invece di utilizzare un IC contatore separato e un decodificatore di display separato, il CD4026B combina entrambe le funzioni in un unico dispositivo. Questo articolo spiega il pinout del CD4026B, il funzionamento interno, le specifiche elettriche, la connessione del display, il circuito contatore a due cifre e altro ancora.

Catalogo

Panoramica CD4026B

Il CD4026B è un contatore decimale CMOS con un decodificatore di display a 7 segmenti integrato. Conta impulsi di clock da 0 a 9 e converte l'uscita del contatore Johnson interno in segnali che possono pilotare una cifra numerica del display.

L'IC include pin di controllo comuni come CLOCK, RESET e CLOCK INHIBIT. Un segnale RESET alto azzera il contatore a zero, mentre il pin CLOCK INHIBIT può fermare il conteggio senza azzerare il valore corrente. Il CD4026B fornisce anche CARRY OUT, sette uscite di segmento decodificate a–g, DISPLAY ENABLE e un'uscita C-segmento non inibita. Il suo basso consumo energetico e il numero ridotto di componenti esterni lo rendono pratico per circuiti di visualizzazione numerica semplici.

Se sei interessato all'acquisto del CD4026B, non esitare a contattarci per prezzi e disponibilità.

Informazioni per l'Ordine IC

Dispositivo Ordinabile	Stato	Tipo di Pacchetto	Disegno del Pacchetto	Pin	Quantità del Pacchetto	Piano Eco	Finitura di Lead/Ball	Temperatura di Picco MSL	Temp. di Funzionamento (°C)
CD4026BE	ATTIVO	PDIP	N	16	25	Pb-Free (RoHS)	CU NIPDAU	N/A per Tipo di Pacchetto	-55 a 125
CD4026BEE4	ATTIVO	PDIP	N	16	25	Pb-Free (RoHS)	CU NIPDAU	N/A per Tipo di Pacchetto	-55 a 125
CD4026BNSR	ATTIVO	SO	NS	16	2000	Verde (RoHS e senza Sb/Br)	CU NIPDAU	Livello-1-260C-UNLIM	-55 a 125
CD4026BPW	ATTIVO	TSSOP	PW	16	90	Verde (RoHS e senza Sb/Br)	CU NIPDAU	Livello-1-260C-UNLIM	-55 a 125
CD4026BPWE4	ATTIVO	TSSOP	PW	16	90	Verde (RoHS & no Sb/Br)	CU NIPDAU	Livello-1-260C-UNLIM	-55 a 125
CD4026BPWR	ATTIVO	TSSOP	PW	16	2000	Verde (RoHS & no Sb/Br)	CU NIPDAU	Livello-1-260C-UNLIM	-55 a 125
CD4033BE	ATTIVO	PDIP	N	16	25	Pb-Free (RoHS)	CU NIPDAU	N/A per Tipo di Confezione	-55 a 125
CD4033BEE4	ATTIVO	PDIP	N	16	25	Pb-Free (RoHS)	CU NIPDAU	N/A per Tipo di Confezione	-55 a 125
CD4033BPW	ATTIVO	TSSOP	PW	16	90	Verde (RoHS & no Sb/Br)	CU NIPDAU	Livello-1-260C-UNLIM	-55 a 125

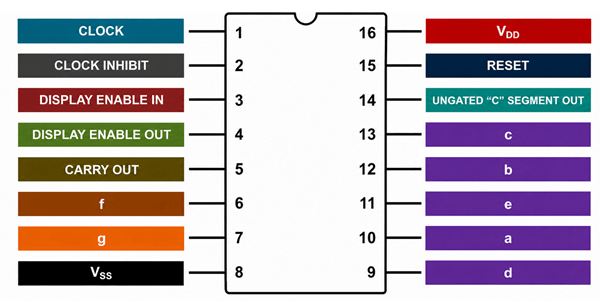

Configurazione dei Pin CD4026B e Funzioni dei Pin

Numero Pin	Nome Pin	Funzione
1	OROLOGIO (CLK)	Riceve impulsi di orologio che avanzano il contatore da 0 a 9. Il conteggio aumenta ad ogni transizione positiva dell'orologio.
2	INIBIZIONE OROLOGIO	Abilita o disabilita il conteggio. Un segnale BASSO consente agli impulsi dell'orologio di raggiungere il contatore, mentre un segnale ALTO ferma il conteggio.
3	ATTIVA DISPLAY IN	Controlla il funzionamento dell'uscita del display. Usato per abilitare o oscurare le uscite del display a 7 segmenti.
4	ATTIVA DISPLAY OUT	Fornisce un segnale di attivazione del display per cascata di più IC CD4026B in sistemi di visualizzazione multi-digit.
5	USCITA CARRY	Genera un impulso di uscita dopo che il contatore completa un intero decennio (0–9). Usato per cascata di contatori aggiuntivi.
6	USCITA SEGMENTO f	Aziona il segmento f di un display a 7 segmenti a catodo comune.
7	USCITA SEGMENTO g	Aziona il segmento g di un display a 7 segmenti a catodo comune.
8	VSS	Collegamento di massa (0 V riferimento) per l'IC.
9	USCITA SEGMENTO d	Aziona il segmento d di un display a 7 segmenti a catodo comune.
10	USCITA SEGMENTO a	Aziona il segmento a di un display a 7 segmenti a catodo comune.
11	USCITA SEGMENTO e	Aziona il segmento e di un display a 7 segmenti a catodo comune.
12	USCITA SEGMENTO b	Aziona il segmento b di un display a 7 segmenti a catodo comune.
13	USCITA SEGMENTO c	Aziona il segmento c di un display a 7 segmenti a catodo comune.
14	USCITA SEGMENTO "c" NON GATEATA	Fornisce un'uscita diretta del segmento c che non è influenzata dalla logica di controllo dell'abilitazione del display.
15	RESET	Ripristina il contatore a zero e aggiorna il display per mostrare il numero 0.
16	VDD	Ingressi di alimentazione positiva per l'IC. La tensione di funzionamento tipica va da 3 V a 15 V.

Diagramma di Operazione Interna CD4026B

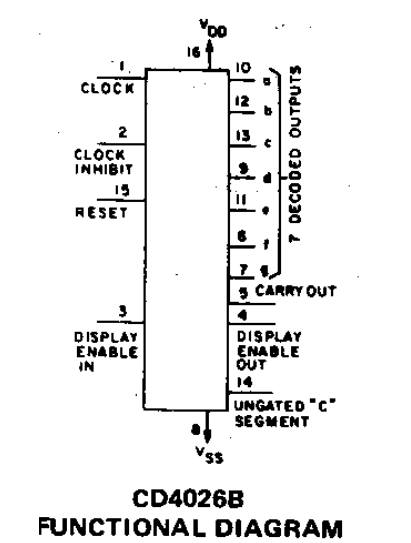

Diagramma Funzionale CD4026B

Come mostrato nel diagramma funzionale, il CD4026B combina un contatore decimale e un driver di display a 7 segmenti in un'unica circuiteria integrata. L'ingresso CLOCK riceve impulsi che fanno avanzare il conteggio da 0 a 9, mentre l'ingresso RESET riporta il contatore a zero ogni volta che viene applicato un segnale logico ALTO. L'ingresso CLOCK INHIBIT può fermare temporaneamente il conteggio senza cancellare il numero visualizzato. Dopo aver elaborato ogni impulso dell'orologio, il contatore interno invia il valore di conteggio alla sezione del decodificatore, che attiva le uscite di segmento appropriate (a–g) per visualizzare la cifra corrispondente su un display a 7 segmenti a catodo comune. Il diagramma mostra anche l'uscita CARRY OUT, che genera un impulso dopo ogni dieci conteggi ed è utilizzata per cascata di dispositivi CD4026B aggiuntivi in sistemi di visualizzazione multi-digit. Altri segnali di controllo, inclusi DISPLAY ENABLE IN, DISPLAY ENABLE OUT e l'uscita SEGMENTO "C" NON GATEATA, forniscono funzioni di controllo aggiuntive per il display.

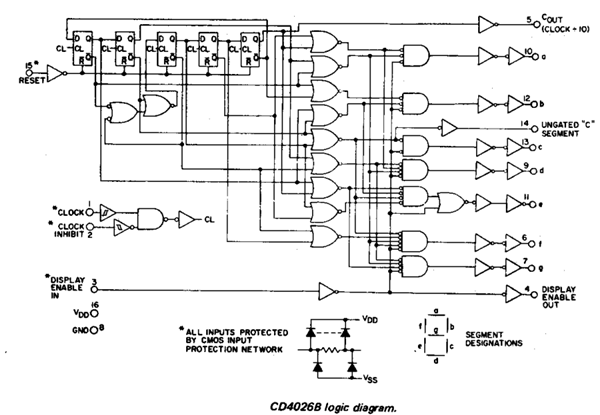

Diagramma Logico CD4026B

Il diagramma logico fornisce una vista dettagliata del circuito interno che consente al CD4026B di eseguire il conteggio e la decodifica del display. Come mostrato nel diagramma, il dispositivo contiene un contatore Johnson a cinque stadi formato da flip-flop interconnessi che generano una sequenza di dieci stati di conteggio unici. Questi stati di conteggio sono elaborati da una rete di porte logiche che decodificano le uscite del contatore nei segnali di controllo del segmento corretti per il display a 7 segmenti. Il diagramma illustra anche come i segnali CLOCK, CLOCK INHIBIT e RESET interagiscono con gli stadi del contatore per controllare l'operazione di conteggio. La logica circuitale genera le sette uscite decodificate (a–g) così come il segnale CARRY OUT utilizzato per il cascading dei contatori. Questa architettura interna elimina la necessità di un decoder BCD separato, consentendo al CD4026B di pilotare direttamente un display mantenendo un circuito esterno relativamente semplice.

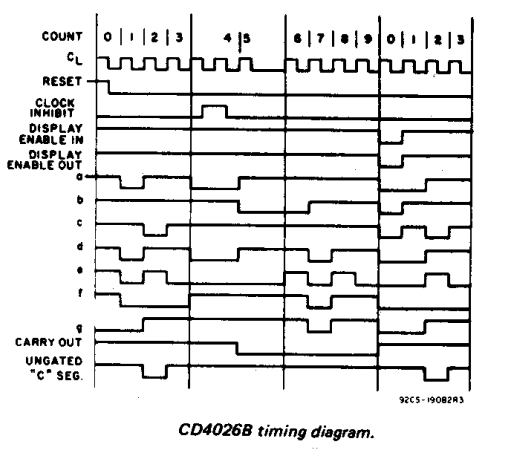

Diagramma Temporale CD4026B

Il diagramma temporale illustra come il CD4026B risponde agli impulsi di clock e come le sue uscite cambiano nel tempo. Come mostrato nel diagramma, il contatore avanza di un conteggio ad ogni transizione positiva del segnale CLOCK, causando il progresso del valore visualizzato da 0 a 9 prima di tornare a 0. L'onda quadra dimostra anche l'effetto dell'ingresso RESET, che cancella immediatamente il contatore e costringe il display a tornare a zero. Quando il segnale CLOCK INHIBIT diventa attivo, gli impulsi di clock in arrivo vengono ignorati e il valore visualizzato rimane invariato. Il diagramma temporale mostra ulteriormente il funzionamento di DISPLAY ENABLE IN e DISPLAY ENABLE OUT, che controllano se le uscite del segmento decodificate sono visibili sul display. Le forme d'onda delle uscite del segmento (a–g) cambiano in base al valore di conteggio corrente, producendo i corretti schemi di cifra sul display a 7 segmenti. Inoltre, l'onda quadra CARRY OUT genera un impulso per ogni ciclo di conteggio completo, consentendo di sincronizzare più dispositivi CD4026B in applicazioni di contatori a più cifre.

Specifiche Elettriche CD4026B

Parametro	Specifica
Tensione di Alimentazione (VDD)	3 V a 15 V
Tensione di Alimentazione Raccomandata	5 V a 10 V
Corrente di Alimentazione	Tipicamente inferiore a 1 µA (statico)
Tipo di Ingresso Clock	Triggerato su fronte positivo
Frequenza Massima del Clock	Fino a circa 6 MHz a 10 V
Intervallo di Conteggio	0 a 9
Tipo di Uscita	Uscite decodificate a 7 segmenti (a–g)
Capacità di Pilotaggio Uscita	Adatto per carichi CMOS e pilotaggio dei segmenti LED
Frequenza Uscita Carry-Out	Frequenza del clock ÷ 10
Risposta al Reset	Reset asincrono
Intervallo di Temperatura Operativa	-55°C a +125°C
Opzioni di Confezione	PDIP, SOIC, TSSOP

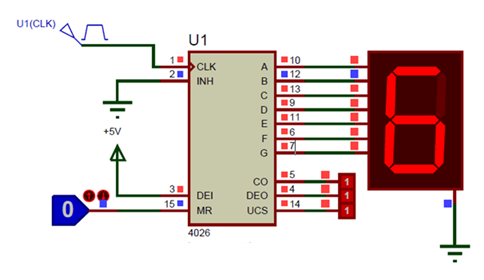

Collegare il CD4026B a un Display a 7 Segmenti

Il CD4026B è progettato per pilotare direttamente un display a 7 segmenti comune catodico, eliminando la necessità di un decoder BCD-to-7-segment separato. Come mostrato nel diagramma circuitale, le uscite dei segmenti (A–G) del CD4026B sono collegate direttamente ai segmenti corrispondenti del display. Quando agli ingressi CLK vengono applicati impulsi di clock, l'IC conta automaticamente da 0 a 9 e attiva le corrette combinazioni di segmenti per visualizzare ogni cifra.

In questo esempio, il pin Clock Inhibit (INH) è collegato a massa, consentendo al contatore di rispondere agli impulsi di clock in arrivo. Il pin Display Enable In (DEI) è collegato alla tensione di alimentazione positiva per mantenere il display attivo, mentre il pin Master Reset (MR) rimane basso durante il funzionamento normale. Il terminale comune catodico del display è collegato a massa, permettendo agli output del CD4026B di illuminare i segmenti richiesti.

Gli output del CD4026B sono etichettati A, B, C, D, E, F e G, corrispondendo direttamente ai sette segmenti del display. Man mano che il contatore avanza, l'IC decodifica internamente il valore di conteggio e pilota i segmenti appropriati senza richiedere circuiti logici aggiuntivi. Questo semplifica la progettazione del circuito e rende il CD4026B una scelta popolare per contatori digitali, timer, contatori di eventi e progetti di visualizzazione.

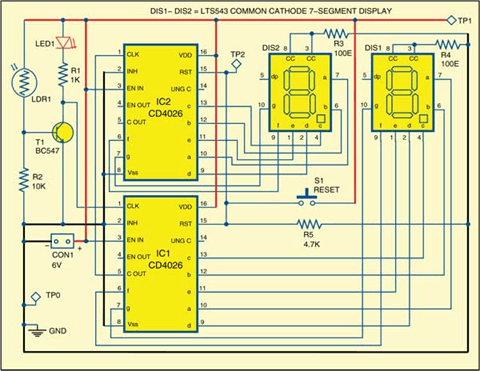

Circuito di Applicazione Contatore a Due Cifre CD4026B

Il diagramma del circuito mostra un pratico contatore a due cifre realizzato utilizzando due CD4026B decade counter e IC driver per display a 7 segmenti. Il sistema è alimentato da una sorgente di 6 V e utilizza due display a 7 segmenti comuni catodici per mostrare valori di conteggio da 00 a 99. Ogni CD4026B combina un contatore a decadi e un decoder a 7 segmenti, consentendogli di pilotare direttamente un display senza richiedere circuiti di decodifica aggiuntivi. Questo semplifica il design e riduce il numero di componenti esterni necessari per applicazioni di conteggio a più cifre.

Il CD4026B inferiore (IC1) funge da contatore delle unità. Gli impulsi di clock generati dal circuito di ingresso del sensore vengono applicati al suo pin CLK, causando un aumento del valore visualizzato di uno per ogni evento rilevato. Internamente, il IC conta da 0 a 9 e attiva automaticamente le uscite dei segmenti appropriati (a–g) per visualizzare la cifra corrispondente sul primo display a 7 segmenti. Quando il conteggio raggiunge 9 e arriva un altro impulso, il contatore torna a 0 e genera un impulso di carry-out.

L'uscita di carry-out di IC1 è collegata all'ingresso di clock del CD4026B superiore (IC2), creando un arrangiamento di contatori in cascata. Ogni volta che IC1 completa un ciclo di conteggio completo da 0 a 9, l'impulso di carry-out incrementa IC2 di un'unità. IC2 alimenta il secondo display a 7 segmenti, che rappresenta la cifra delle decine. Attraverso questo metodo di cascata, il circuito può visualizzare numeri da 00 a 99 usando solo due dispositivi CD4026B.

La sezione di rilevamento dell'ingresso è composta da un LDR (resistore dipendente dalla luce), un transistor BC547 e resistori associati. In condizioni normali, l'LDR riceve luce e mantiene un livello di resistenza specifico. Quando un oggetto interrompe il percorso della luce, la resistenza dell'LDR cambia, causando il passaggio del transistor e generando un impulso di clock. Questo impulso viene quindi applicato al contatore, aumentando il conteggio visualizzato di uno. Grazie a questo arrangiamento, il circuito può essere utilizzato come contatore di oggetti, contatore di persone, contatore di linee di produzione o contatore di eventi.

Il pulsante RESET (S1) è collegato agli ingressi di reset di entrambi i CD4026B IC. Quando viene premuto, costringe entrambi i contatori a tornare a zero simultaneamente, causando la visualizzazione di 00 sugli schermi. Questa funzione consente all'utente di azzerare il conteggio e avviare un nuovo ciclo di conteggio senza disconnettere l'alimentazione dal circuito.

La rete di resistori collegata ai display aiuta a limitare la corrente e garantisce il corretto funzionamento dei segmenti. I terminali a catodo comune dei display sono collegati secondo i requisiti del CD4026B, consentendo alle uscite IC di illuminare direttamente i segmenti necessari. Collegamenti di alimentazione adeguati ai pin VDD e VSS assicurano un funzionamento stabile di entrambi i contatori e prestazioni affidabili del display.

Questo circuito dimostra uno degli usi più comuni del CD4026B: costruire un contatore di eventi multi-digit senza un microcontrollore. Combinando le funzioni di contatore, decodificatore e driver di display in un singolo IC, il CD4026B fornisce una soluzione semplice ed economica per applicazioni di conteggio che richiedono un display visivo numerico.

Applicazioni del CD4026B nel Mondo Reale

Contatori Digitali di Eventi e Oggetti

Il CD4026B è comunemente usato in circuiti che contano eventi, oggetti o azioni dell'utente. Ogni impulso di clock aumenta di uno il numero visualizzato, rendendolo utile per contatori di pulsanti, contatori di prodotti, contatori di visitatori e sistemi di rilevamento di oggetti basati su sensori. Sensori come LDR, sensori infrarossi, fotodiodi e sensori di prossimità possono generare gli impulsi necessari al CD4026B.

Monitoraggio della Produzione e dei Processi

Negli ambienti industriali, il CD4026B può aiutare a monitorare azioni ripetute delle macchine, articoli sulle cinghie trasportatrici, cicli di imballaggio, rotazioni dei motori e produzione. La sua funzione di carry-out consente anche di cascabile più IC, in modo che il sistema possa visualizzare valori più grandi oltre un singolo digit.

Indicatori di Punteggio e Display di Gioco

Il CD4026B può essere utilizzato in circuiti semplici di indicatori di punteggio per giochi, sport, quiz e competizioni. I pulsanti o gli interruttori elettronici possono inviare impulsi di clock all'IC, consentendo di aumentare il punteggio ogni volta che viene attivato un input. Per punteggi più elevati, diversi IC CD4026B possono essere collegati insieme per creare display multi-digit.

Display di Frequenza e Timer

Il CD4026B può funzionare con circuiti di temporizzazione, oscillatori o generatori di impulsi per visualizzare impulsi conteggiati all'interno di un periodo di tempo. Questo lo rende utile in contatori di frequenze di base, display di tempo trascorso e circuiti di timer dove è necessario un display numerico senza utilizzare un microcontrollore.

Progetti Educativi di Elettronica

Il CD4026B è utile per imparare l'elettronica digitale perché mostra come gli impulsi di clock, i contatori, il controllo di reset, la cascata e i display a 7 segmenti lavorano insieme. Poiché include già il contatore e il decodificatore di display, gli studenti possono costruire circuiti pratici con meno parti pur comprendendo importanti concetti di logica digitale.

Attrezzature da Laboratorio e di Prova

Il CD4026B può essere utilizzato in strumenti di prova semplici che devono visualizzare conteggi di impulsi durante la misurazione o il test. Il suo basso numero di componenti, la capacità di pilotaggio diretto del display e il supporto per la cascata rendono adatto a contatori compatti, banchi di prova e impostazioni di misurazione elettronica di base.

Problemi Comuni del Circuito CD4026B e Risoluzione dei Problemi

Problema	Possibili Cause	Passi di Risoluzione dei Problemi
Visualizzazione Non Conta	Nessun segnale di clock, pin di Inibizione del Clock tenuto ALTO, assente alimentazione, cablaggio errato	Verifica le connessioni VDD e VSS, controlla che i impulsi di clock raggiungano il Pin 1, assicurati che l'Inibizione del Clock (Pin 2) sia BASSO e ispeziona tutte le connessioni di cablaggio.
Segmenti della Visualizzazione Mancanti	Connessioni allentate, segmento di visualizzazione danneggiato, cablaggio del segmento errato, uscita IC difettosa	Controlla il cablaggio dei segmenti tra il CD4026B e la visualizzazione, ispeziona le giunzioni di saldatura, testa la visualizzazione separatamente e verifica la continuità delle connessioni dei segmenti.
Sequenza di Cifre Errata	Rumore sulla linea di clock, rimbalzo dell'interruttore, connessioni a cascata inadeguate, alimentazione instabile	Usa una sorgente di clock con rimbalzo ridotto, aggiungi filtraggio se necessario, verifica le connessioni di Carry Out e assicurati di avere una tensione di alimentazione stabile.
Il Contatore Salta Numeri	Pulsazioni di clock multiple generate involontariamente, segnale di ingresso rumoroso, rimbalzo dell'interruttore meccanico	Aggiungi un circuito di eliminazione del rimbalzo, utilizza il condizionamento del trigger di Schmitt, accorcia i percorsi dei segnali rumorosi e verifica la qualità dell'onda del clock con un oscilloscopio.
Il Contatore Conta Casualmente	Ingresso di clock fluttuante, interferenza elettrica, messa a terra scadente	Mantieni gli ingressi non utilizzati adeguatamente polarizzati, migliora la messa a terra, aggiungi condensatori di bypass e schermare i lunghi fili di segnale dalle fonti di rumore.
La Visualizzazione Mostra Sempre Zero	Pin di reset continuamente ALTO, nessun impulso di clock presente, stadio del contatore difettoso	Controlla che il Reset (Pin 15) rimanga BASSO durante il normale funzionamento, verifica l'attività del clock e ispeziona il circuito di reset per eventuali difetti.
Visualizzazione Congelata su un Numero	Inibizione del Clock attivata, segnale di clock assente, sorgente di clock danneggiata	Conferma che l'Inibizione del Clock sia BASSA, verifica la generazione degli impulsi di clock e ispeziona il circuito della sorgente di impulsi.
Funzione di Reset Non Funziona	Cablaggio di reset errato, pulsante difettoso, tensione di reset insufficiente	Verifica le connessioni del pin di Reset, testa il funzionamento dell'interruttore e assicurati che il segnale di reset raggiunga il livello logico ALTO richiesto.
Contatore Multi-Cifra Non Avanza	Carry Out non collegato correttamente, cablaggio a cascata difettoso, secondo contatore non alimentato	Controlla la connessione Carry Out dal primo CD4026B alla fase successiva, verifica le connessioni di alimentazione e ispeziona il percorso del clock tra i contatori.
Luminosità della Visualizzazione Bassa o Irregolare	Tensione di alimentazione insufficiente, valori di resistori errati, uscite sovraccaricate	Verifica la tensione di alimentazione, controlla i valori dei resistori a limitazione di corrente e assicurati che i requisiti di corrente della visualizzazione non superino le capacità di uscita.
Alcune Cifre Vengono Mostrate in Modo Errato	Errori di cablaggio dei segmenti, visualizzazione difettosa, pin di uscita danneggiato	Confronta il cablaggio con il diagramma del pinout, testa i singoli segmenti della visualizzazione e verifica le uscite corrispondenti del CD4026B.
Il Contatore Si Ripristina Inaspettatamente	Rumore dell'alimentazione, linea di reset instabile, connessioni allentate	Aggiungi condensatori di disaccoppiamento (0.1 µF vicino a VDD), migliora la stabilità del segnale di reset e ispeziona il cablaggio per connessioni intermittenti.

CD4026B vs 74LS90 con Decodificatore a 7 Segmenti

Caratteristica	CD4026B	74LS90 + Decodificatore a 7 Segmenti (es. 74LS47/74LS48)
Funzione del Contatore	Contatore decimale integrato	Solo contatore decimale
Decodificatore di Visualizzazione	Decodificatore a 7 segmenti integrato	Richiede un IC decodificatore separato
Numero di IC Richiesti	Un IC	Due o più IC
Complessità del Circuito	Bassa	Maggiore
Sforzo di Cablaggio	Minima	Più estesa
Spazio PCB Richiesto	Più piccolo	Maggiore
Conteggio dei Componenti	Inferiore	Superiore
Costo di Progetto	Inferiore per visualizzazioni semplici	Superiore a causa dei componenti aggiuntivi
Supporto del Tipo di Visualizzazione	Visualizzazioni a catodo comune	Dipende dal decodificatore utilizzato
Intervallo di Conteggio	0–9 per IC	0–9 per IC
Capacità di Cascata	Sì, utilizzando Carry Out	Sì, utilizzando le uscite del contatore
Ingresso del Clock	Ingresso del clock diretto	Ingresso del clock diretto
Funzione di Reset	Reset integrato	Reset integrato
Soppressione dello Zero Iniziale	No	Possibile con circuito aggiuntivo
Flessibilità della Visualizzazione	Limitata alle funzioni del decodificatore integrato	Maggiore flessibilità con diversi decodificatori
Difficoltà nella Risoluzione dei Problemi	Più facile	Più complesso
Valore educativo	Buono per principianti	Migliore per apprendere il design della logica digitale
Consumo energetico	Inferiore (CMOS)	Superiore (TTL)
Tensione di esercizio	3 V a 15 V	Tipicamente 5 V
Immunità al rumore	Margine di rumore CMOS più alto	Inferiore a dispositivi CMOS
Migliore per	Contatori semplici e progetti di visualizzazione	Sistemi avanzati di logica digitale

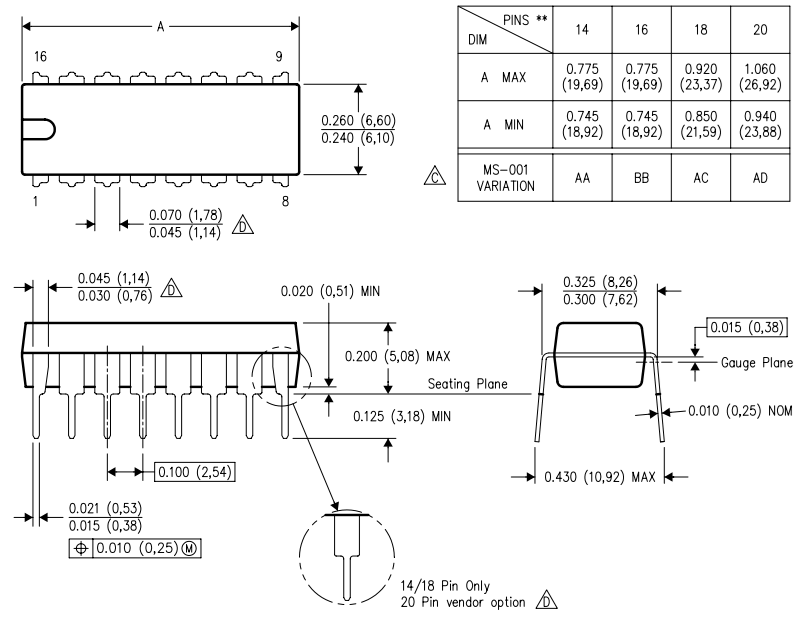

Dimensioni Meccaniche CD4026B

Produttore

Texas Instruments produce il CD4026B utilizzando processi di produzione di logica CMOS consolidati, progettati per il basso consumo energetico, prestazioni di commutazione stabili e affidabilità a lungo termine. Le sue capacità di produzione includono la fabbricazione di wafer semiconduttori, assemblaggio di IC, test del pacchetto, verifica elettrica e controllo qualità. TI fornisce il CD4026B in diversi tipi di pacchetto, tra cui PDIP, SOIC e TSSOP, rendendolo adatto sia per design di circuiti a foro passante che a montaggio superficiale. Il dispositivo è prodotto per supportare un ampio intervallo di tensioni operative, prestazioni a temperatura industriale, opzioni conformi RoHS e funzionamento logico coerente. Attraverso la sua rete globale di produzione e fornitura di semiconduttori, Texas Instruments può supportare una produzione ad alto volume, una lunga disponibilità del prodotto e una fornitura affidabile per i clienti.

Domande frequenti [FAQ]

1. Perché il CD4026B utilizza un contatore decimale Johnson anziché un contatore binario standard?

A1. Un contatore Johnson produce naturalmente una sequenza di dieci stati unici, rendendo più facile la decodifica direttamente nei segnali di uscita a 7 segmenti. Questo riduce la complessità logica interna e consente al CD4026B di combinare le funzioni di conteggio e di conduzione del display in un singolo IC.

2. Cosa succede se il segnale dell'orologio contiene rumore o rimbalzi di interruttori?

A2. Il CD4026B potrebbe registrare più conteggi per un singolo evento, causando numeri saltati o risultati inesatti. Gli interruttori meccanici devono essere debounced e le uscite dei sensori rumorosi devono essere trattate prima di raggiungere l'ingresso dell'orologio.

3. Il CD4026B può pilotare direttamente grandi display a 7 segmenti?

A3. Non di solito. I grandi display LED spesso richiedono più corrente di quanto il CD4026B possa fornire. In tali casi, dovrebbero essere aggiunti driver a transistor o circuiti driver dedicati per il display tra l'IC e il display.

4. Perché il pin Carry Out è importante nei progetti di contatori a più cifre?

A4. L'uscita Carry Out genera un impulso ogni volta che il contatore completa un ciclo da 0 a 9. Questo impulso avanza il successivo CD4026B, consentendo a più contatori di lavorare insieme e visualizzare numeri maggiori.

5. Come influisce la tensione di alimentazione sulle prestazioni del CD4026B?

A5. Voltages di alimentazione più elevate generalmente consentono un funzionamento più veloce e una migliore capacità di pilotaggio dell'uscita. Tuttavia, la tensione deve rimanere all'interno dell'intervallo di funzionamento specificato per prevenire danni o prestazioni inaffidabili.

6. Qual è il vantaggio di utilizzare un CD4026B invece di un microcontrollore per semplici compiti di conteggio?

A6. Il CD4026B non richiede programmazione, software o firmware. Fornisce una soluzione hardware semplice che può contare e visualizzare numeri immediatamente con componenti e sforzi di progettazione minimi.

7. Perché il CD4026B funziona solo con display a catodo comune?

A7. Le uscite dei segmenti sono progettate per pilotare direttamente i display a catodo comune. I display a catodo comune richiedono disposizioni di pilotaggio dell'uscita diverse e quindi non sono direttamente compatibili con il CD4026B.

8. Come può un contatore CD4026B essere espanso oltre 99 conteggi?

A8. Ulteriori IC CD4026B possono essere cascati utilizzando le loro uscite Carry Out. Ogni stadio aggiunto aumenta la capacità di conteggio di una cifra, consentendo conteggi di 999, 9999 e superiori.
