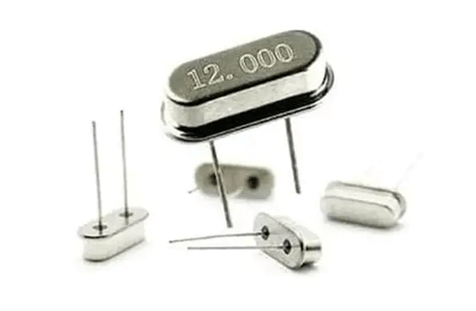

Come gli oscillatori a cristallo generano segnali di clock stabili

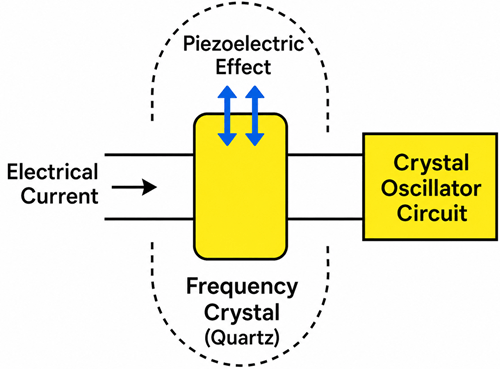

Gli oscillatori a cristallo generano segnali di clock stabili utilizzando le caratteristiche di vibrazione naturali di un cristallo di quarzo.Come mostrato nella Figura 2, la corrente elettrica viene applicata al cristallo di quarzo, facendo vibrare il materiale attraverso un fenomeno chiamato effetto piezoelettrico.L'effetto piezoelettrico consente al quarzo di convertire l'energia elettrica in vibrazioni meccaniche e quindi riconvertire tali vibrazioni in segnali elettrici.Poiché il quarzo vibra a una frequenza estremamente precisa e ripetibile, diventa un'eccellente fonte per la temporizzazione accurata e la generazione di orologi nei sistemi elettronici.

Il cristallo di quarzo funge anche da risonatore.Similmente a come un diapason vibra a un tono specifico, il cristallo risuona naturalmente a una frequenza particolare determinata dalla sua forma fisica, spessore e taglio.Una volta energizzato, il cristallo favorisce fortemente questa frequenza di risonanza riducendo le frequenze indesiderate e il rumore elettrico.Questa risonanza è ciò che consente agli oscillatori a cristallo di produrre segnali di clock altamente stabili utilizzati in microcontrollori, processori, apparecchiature di comunicazione, computer e sistemi digitali.

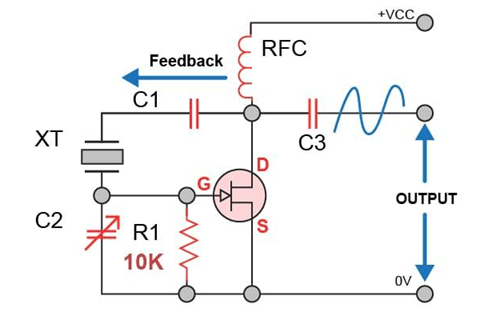

Come mostrato nella Figura 3, il circuito dell'oscillatore contiene un amplificatore e una rete di feedback che sostengono continuamente l'oscillazione.L'amplificatore rafforza il segnale debole generato dal cristallo vibrante, mentre il percorso di feedback restituisce parte del segnale di uscita nel circuito del cristallo.Questo ciclo continuo mantiene il cristallo in vibrazione senza interruzioni.Componenti come i condensatori e lo stadio amplificatore aiutano a mantenere le corrette condizioni operative necessarie per l'oscillazione stabile e la generazione del segnale.

L'oscillazione rimane stabile nel tempo perché i cristalli di quarzo hanno una precisione di frequenza molto elevata e una bassa perdita di energia.Le loro proprietà risonanti aiutano a ridurre gli effetti del rumore elettrico, della variazione di tensione e di piccoli cambiamenti ambientali.Nei progetti più avanzati di oscillatori al cristallo, è possibile utilizzare anche circuiti di controllo o compensazione della temperatura aggiuntivi per ridurre al minimo la deriva di frequenza causata dai cambiamenti di temperatura e dall'invecchiamento dei cristalli.Questa stabilità a lungo termine è il motivo per cui gli oscillatori al cristallo sono ampiamente utilizzati in sistemi che richiedono temporizzazione accurata, sincronizzazione, trasferimento dati affidabile e generazione di clock stabile.

Tipi di oscillatori a cristallo

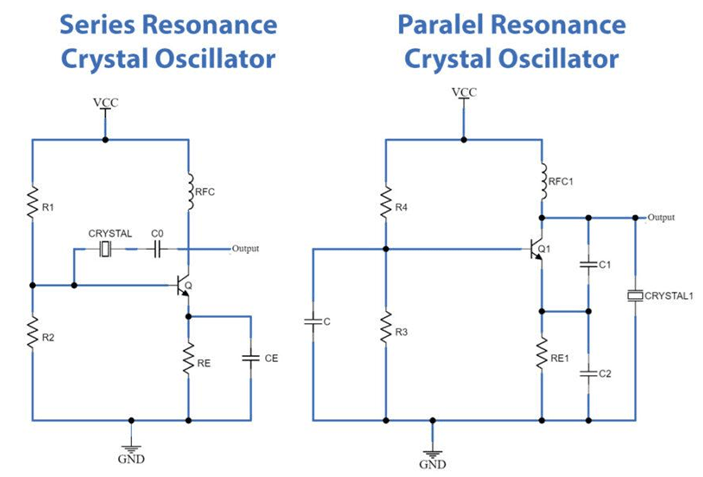

Per funzionamento del circuito

Questa classificazione si basa su come funziona il cristallo di quarzo all'interno del circuito dell'oscillatore e su come la frequenza di risonanza viene utilizzata per la generazione del segnale.

Oscillatore a cristallo parallelo

Un oscillatore a cristallo parallelo opera vicino alla frequenza di risonanza parallela del cristallo.In questa configurazione, il cristallo funziona insieme a capacità di carico esterne collegate nel circuito dell'oscillatore.I condensatori influenzano la frequenza operativa finale, consentendo al circuito di stabilizzarsi a una frequenza leggermente diversa rispetto alla risonanza in serie naturale del cristallo.Una caratteristica importante degli oscillatori a cristallo paralleli è che la frequenza operativa dipende in parte dai valori del condensatore esterno.Una capacità di carico errata può spostare la frequenza dell'oscillatore o ridurre la stabilità.

Oscillatore a cristallo di serie

Un oscillatore a cristallo in serie opera vicino alla frequenza di risonanza in serie del cristallo, dove l’impedenza del cristallo diventa molto bassa.In questa modalità, il cristallo si comporta quasi come una piccolissima resistenza nel percorso del segnale, consentendo all'oscillatore di funzionare ad una frequenza determinata principalmente dal cristallo stesso piuttosto che da condensatori esterni.Rispetto agli oscillatori paralleli, gli oscillatori a cristallo in serie vengono spesso utilizzati in circuiti che richiedono un controllo ristretto della frequenza o un comportamento RF specializzato.Tuttavia, il circuito dell'oscillatore deve essere progettato attentamente per garantire un avvio corretto e un'oscillazione stabile.

Per prestazioni e tipo di progettazione

Questa classificazione si concentra sulla stabilità dell’oscillatore, sulla capacità di controllo della frequenza, sulle prestazioni della temperatura e sul livello di precisione.

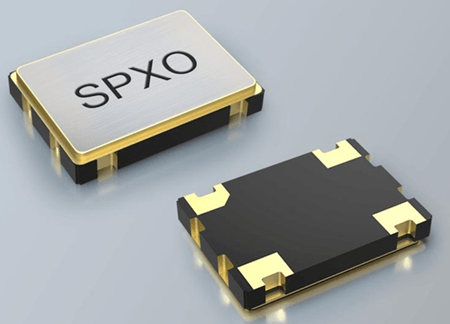

XO o SPXO (oscillatore a cristallo standard)

Un XO, chiamato anche SPXO (Simple Packaged Crystal Oscillator).Questo combina un cristallo di quarzo con un circuito oscillatore all'interno di un pacchetto compatto per generare un segnale di clock a frequenza fissa.Tuttavia, gli XO standard hanno una compensazione della temperatura limitata, quindi la loro frequenza può variare leggermente con i cambiamenti di temperatura, l’invecchiamento e le condizioni ambientali.

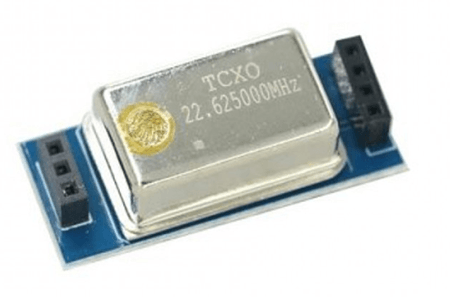

TCXO (oscillatore a cristallo compensato in temperatura)

Un TCXO migliora la stabilità della frequenza compensando la deriva della frequenza correlata alla temperatura.Poiché i cristalli di quarzo cambiano naturalmente frequenza al variare della temperatura, un TCXO utilizza un circuito di compensazione per correggere automaticamente queste variazioni.Rispetto agli XO standard, i TCXO forniscono una stabilità di frequenza significativamente migliore pur mantenendo un consumo energetico relativamente basso e dimensioni compatte.

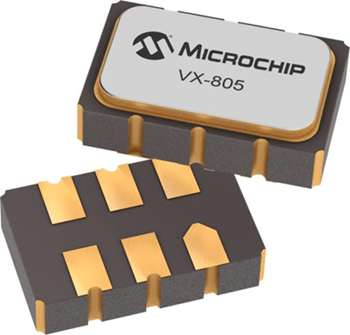

VCXO (oscillatore a cristallo controllato in tensione)

Un VCXO consente di regolare elettronicamente la frequenza dell'oscillatore utilizzando una tensione di controllo esterna.Invece di produrre solo una frequenza fissa, l'oscillatore può spostare leggermente la sua frequenza di uscita entro un intervallo controllato.La gamma di accordatura di un VCXO è solitamente piccola rispetto ad altri oscillatori accordabili, ma fornisce un controllo della frequenza molto preciso.

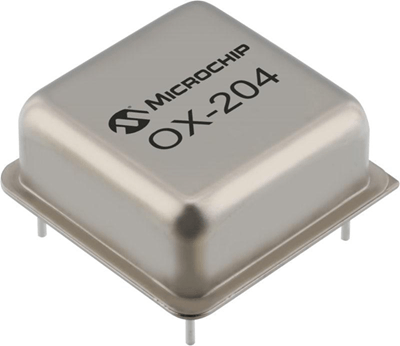

OCXO (oscillatore a cristallo controllato dal forno)

Un OCXO fornisce stabilità di frequenza estremamente elevata posizionando il cristallo all'interno di una camera a temperatura controllata chiamata forno.Il cristallo viene mantenuto a una temperatura elevata e costante, riducendo al minimo gli effetti dei cambiamenti della temperatura ambientale sulla stabilità della frequenza.Tuttavia, gli OCXO sono generalmente più grandi, più costosi e consumano più energia rispetto ad altri tipi di oscillatori a cristallo a causa del sistema di riscaldamento interno.

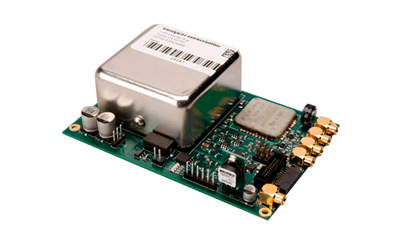

GPSDO (oscillatore disciplinato dal GPS)

Un oscillatore disciplinato dal GPS combina un oscillatore a cristallo altamente stabile con segnali di temporizzazione ricevuti dai satelliti GPS.Il riferimento GPS corregge continuamente la frequenza dell'oscillatore, consentendo al sistema di mantenere una stabilità temporale estremamente precisa a lungo termine.Poiché i satelliti GPS utilizzano riferimenti di orologi atomici, i sistemi GPSDO possono ottenere prestazioni di frequenza e temporizzazione estremamente precise per lunghi periodi.

Stabilità della frequenza, deriva e precisione

Nei sistemi elettronici reali, il segnale di clock generato dall'oscillatore controlla la temporizzazione, la sincronizzazione, l'elaborazione del segnale e la precisione del trasferimento dei dati.Anche un errore di frequenza molto piccolo può influire sull'affidabilità della comunicazione, sulla precisione del posizionamento GPS, sulla temporizzazione del processore, sulla qualità della trasmissione RF e sulla stabilità complessiva del sistema.

Cosa significa PPM negli oscillatori a cristallo

La precisione dell'oscillatore a cristallo è comunemente specificata in parti per milione (ppm).Il PPM descrive quanto la frequenza di uscita effettiva può discostarsi dalla sua frequenza ideale.Un valore ppm inferiore significa maggiore precisione e migliore stabilità.

Ad esempio, un oscillatore a cristallo da 10 MHz valutato a ±10 ppm può variare di:

• ±100 Hz dalla frequenza nominale di 10 MHz

• 1 ppm a 10 MHz equivale a 10 Hz

• 50 ppm a 10 MHz equivalgono a 500 Hz

Sebbene questi numeri sembrino piccoli, anche lievi errori di frequenza possono creare gravi problemi nei sistemi digitali ad alta velocità, nella comunicazione wireless, nella sincronizzazione GPS e nella trasmissione RF.

Per confronto:

Oscillatore Digitare	Tipico Stabilità
Norma XO/SPXO	±20 a ±100 ppm
TCXO	±0,5 a ±5 ppm
OCXO	±0,01 a ±0,1 ppm
GPSDO	Estremamente errore basso a lungo termine

Deriva di frequenza sulla temperatura

La temperatura è una delle maggiori cause di deriva della frequenza nei cristalli di quarzo.Al variare della temperatura, le dimensioni fisiche e le proprietà elettriche del cristallo cambiano leggermente, provocando uno spostamento della frequenza di risonanza.

Nell'elettronica di consumo, una piccola deriva di frequenza potrebbe non causare problemi evidenti.Tuttavia, nei sistemi RF, nelle comunicazioni wireless, nell'automazione industriale e nei sistemi di temporizzazione di precisione, anche una piccola deriva indotta dalla temperatura può ridurre la precisione della sincronizzazione e l'affidabilità del segnale.

Ad esempio:

• Nei sistemi di comunicazione wireless, la deriva di frequenza può spostare le frequenze portanti e ridurre la qualità del segnale.

• Nei ricevitori GPS, una temporizzazione instabile può ridurre la precisione del posizionamento.

• Nei sistemi di comunicazione seriale, un eccessivo disallineamento dell'orologio può aumentare gli errori di trasmissione dei dati.

• Nei trasmettitori RF, gli oscillatori instabili possono aumentare l'interferenza con i canali vicini.

Questo è il motivo per cui TCXO e OCXO sono comunemente utilizzati in sistemi esposti a variazioni di temperatura ambientale.Un TCXO compensa elettronicamente la deriva della temperatura, mentre un OCXO mantiene il cristallo all'interno di una camera riscaldata controllata per mantenere un funzionamento altamente stabile.

Effetti dell'invecchiamento nei cristalli di quarzo

I cristalli di quarzo subiscono anche cambiamenti graduali di frequenza nel corso di lunghi periodi, comunemente chiamati deriva dell'invecchiamento.L'invecchiamento avviene a causa di lenti cambiamenti fisici e chimici all'interno della struttura cristallina, contaminazione, stress meccanico e rilassamento del materiale a lungo termine.

La maggior parte degli oscillatori a cristallo subiscono una deriva maggiore durante il primo anno di funzionamento prima di stabilizzarsi nel tempo.I tassi di invecchiamento tipici possono variare da:

• Da ±1 ppm a ±5 ppm all'anno per oscillatori standard

• Tassi di invecchiamento molto più bassi per i sistemi OCXO di precisione

Gli oscillatori di fascia alta sono progettati attentamente per ridurre al minimo gli effetti dell'invecchiamento attraverso la lavorazione dei cristalli, il controllo della temperatura e tecniche di produzione di precisione.

Effetti reali della scarsa precisione dell'orologio

Una scarsa precisione dell'orologio può creare problemi visibili e nascosti nei sistemi elettronici.Nella semplice elettronica di consumo, gli effetti possono apparire come tempistiche errate o funzionamento instabile.Nei sistemi avanzati le conseguenze possono diventare molto più gravi.

Ad esempio, nei sistemi a microcontrollore, segnali di clock instabili possono causare tempi di istruzione errati o errori di comunicazione tra le periferiche.Nei sistemi SDR (radio definiti dal software), l'instabilità dell'oscillatore può distorcere la modulazione e ridurre la qualità del segnale.Nei sistemi di automazione industriale, la deriva temporale può influenzare il controllo del motore sincronizzato e la coordinazione dei sensori.

Poiché i segnali di clock controllano le basi temporali dei sistemi elettronici, la stabilità dell'oscillatore influisce direttamente sull'affidabilità, sulle prestazioni e sulla precisione complessive del sistema.Questo è il motivo per cui la selezione del tipo corretto di oscillatore a cristallo è fondamentale sia nei progetti elettronici di consumo che ad alte prestazioni.

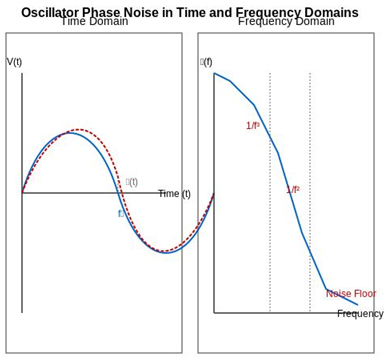

Rumore di fase e jitter negli oscillatori a cristallo

Il rumore di fase e il jitter descrivono quanto sia pulito e stabile il segnale di uscita di un oscillatore a cristallo.Come mostrato nell'immagine seguente, il lato sinistro rappresenta il dominio del tempo, dove piccoli spostamenti nella forma d'onda mostrano variazioni temporali.Questa variazione temporale è chiamata jitter.Nei sistemi digitali, il jitter significa che il limite del clock non arriva all'ora esatta prevista.Potrebbe arrivare leggermente in anticipo o leggermente in ritardo, il che può influire sul trasferimento dei dati, sul campionamento del segnale e sulla sincronizzazione.

Il lato destro dell'immagine mostra il dominio della frequenza, dove appare il rumore dell'oscillatore attorno alla frequenza desiderata.Questo è chiamato rumore di fase.Un oscillatore perfetto produrrebbe energia solo a una frequenza esatta, ma i veri oscillatori hanno sempre un piccolo rumore attorno al segnale portante.Un rumore di fase inferiore significa che l'oscillatore produce un segnale di clock più pulito e accurato.

Il basso jitter e il basso rumore di fase sono importanti nei sistemi RF, di comunicazione e ad alta velocità.Nei circuiti RF, il rumore di fase può diffondere l'energia nelle frequenze vicine e ridurre la chiarezza del segnale.Nei collegamenti di comunicazione, l'instabilità dell'orologio può aumentare gli errori di bit e indebolire la sincronizzazione.Nei sistemi ADC, il jitter può ridurre la precisione del campionamento, soprattutto quando si misurano segnali veloci o ad alta frequenza.Questo è il motivo per cui gli oscillatori a cristallo a basso rumore sono preferiti nei progetti di telecomunicazioni, reti, radar, misurazioni di precisione e digitali ad alta velocità.

Perché gli oscillatori a cristallo falliscono nei sistemi reali

Gli oscillatori a cristallo possono guastarsi o diventare instabili quando il circuito, il layout, l'alimentazione o l'ambiente non supportano un'oscillazione corretta.Questi problemi possono causare errori di avvio, deriva di frequenza, jitter o perdita completa del clock.

Cause di errore di avvio

Il fallimento dell'avvio si verifica quando l'oscillatore non riesce a creare un segnale sufficiente per iniziare l'oscillazione.Ciò potrebbe essere causato da un basso guadagno dell'amplificatore, da valori errati dei componenti o da un cristallo non adatto.

Capacità di carico eccessiva

Una capacità di carico eccessiva può rallentare l'avvio, spostare la frequenza o arrestare l'oscillazione.I valori del condensatore dovrebbero corrispondere alla capacità di carico richiesta del cristallo.

Layout PCB scadente

Tracce lunghe, percorsi rumorosi e una messa a terra inadeguata possono disturbare il segnale dell'oscillatore.Il cristallo deve essere posizionato vicino all'IC con tracce brevi e pulite.

Stress termico

I cambiamenti di temperatura possono spostare la frequenza del cristallo.In ambienti difficili, i tipi TCXO o OCXO sono migliori per un timing stabile.

Vibrazioni e urti meccanici

I cristalli di quarzo sono dispositivi meccanici, quindi forti vibrazioni o impatti possono influenzare la stabilità della frequenza o danneggiare il cristallo.

Invecchiamento e deriva della frequenza

Nel corso del tempo, i cristalli di quarzo cambiano lentamente la frequenza a causa dell'invecchiamento.Ciò è importante nei sistemi che necessitano di precisione temporale a lungo termine.

Problemi di rumore dell'alimentatore

L'alimentazione rumorosa può aumentare il jitter e rendere instabile l'orologio.Un buon filtraggio e un corretto disaccoppiamento aiutano a mantenere pulito il segnale dell'oscillatore.

Oscillatore di cristallo vs risonatore di cristallo

Caratteristica	Cristallo Oscillatore	Cristallo Risonatore
Funzione principale	Genera un segnale orario completo	Fornisce base risonanza di frequenza
Precisione	Molto alto	Moderato
Frequenza Stabilità	Eccellente	Inferiore a oscillatori a cristallo
Deriva della frequenza	Molto basso	Deriva più alta
Avvio Stabilità	Più stabile	Meno stabile
Jitter e rumore	Jitter inferiore e rumore di fase	Tempi superiori variazione
Circuito interno	Include circuito oscillatore	Di solito richiede circuiti esterni
Costo	Più in alto	Più in basso
Potenza Consumo	Moderato	Di solito più basso
Comune Applicazioni	Sistemi RF, telecomunicazioni, GPS, networking, cronometraggio di precisione	Microcontrollori, elettronica di consumo, semplici sistemi embedded
Temperatura Prestazioni	Migliore stabilità sovratemperatura	Più colpito da variazioni di temperatura
A lungo termine Affidabilità	Maggiore precisione nel tempo	Adatto per tempi meno critici

(Nota: la scelta migliore dipende dal fatto che il sistema dia priorità alle prestazioni o al basso costo.)

Oscillatore a cristallo vs oscillatore MEMS

Caratteristica	Cristallo Oscillatore	MEMS Oscillatore
Frequenza Stabilità	Eccellente	Da buono a molto bene
Rumore di fase	Più in basso	Leggermente più alto in alcuni disegni
Jitter Prestazioni	Molto basso	Basso
Resistenza agli urti	Moderato	Eccellente
Vibrazione Resistenza	Moderato	Meglio per duro ambienti
Potenza Consumo	Basso	Spesso più in basso sistemi portatili
Temperatura Stabilità	Eccellente con TCXO/OCXO	Buono con compenso
Dimensioni	Piccolo	Molto compatto
Ora di avvio	Moderato	Avvio più veloce
Affidabilità	Alto	Molto alto ambienti ad alta vibrazione
Comune Applicazioni	RF, telecomunicazioni, GPS, rete	IoT, automobilistico, elettronica industriale portatile

(Nota: la scelta migliore dipende dal fatto che il sistema dia priorità alla precisione del cronometraggio o alla durabilità ambientale.)

Come scegliere il giusto oscillatore a cristallo

• Scegliere la frequenza operativa corretta richiesta dal sistema o dal processore.

• Controllare i requisiti di precisione e stabilità della frequenza, solitamente specificati in ppm.

• Considerare l'intervallo di temperatura operativa dell'ambiente applicativo.

• Selezionate oscillatori a basso jitter oa basso rumore di fase per sistemi RF e ad alta velocità.

• Verificare la tensione di alimentazione e il consumo energetico richiesti.

• Abbinare la capacità di carico alle specifiche dell'oscillatore o del cristallo.

• Considerare il tempo di avvio per applicazioni ad avvio rapido o a basso consumo.

• Scegliere i tipi TCXO o OCXO se è necessaria stabilità alle alte temperature.

• Utilizzare design resistenti alle vibrazioni per sistemi automobilistici o industriali.

• Controllare le dimensioni del pacchetto e le limitazioni di spazio sul PCB.

• Considerare le prestazioni di invecchiamento a lungo termine per i sistemi di cronometraggio di precisione.

• Selezionare oscillatori con buone prestazioni EMI e di rumore per circuiti sensibili.

• Confrontare i costi con le prestazioni e l'affidabilità richieste.

• Utilizzare oscillatori a cristallo per una temporizzazione precisa e oscillatori MEMS per ambienti difficili.

Oscillatori a cristallo utilizzati in applicazioni reali

Microcontrollori e sistemi embedded

I microcontrollori dipendono da oscillatori a cristallo per generare il segnale di clock che controlla la temporizzazione delle istruzioni e il funzionamento del sistema.L'oscillatore determina la velocità con cui il processore esegue le attività, gestisce le comunicazioni e sincronizza periferiche come UART, SPI, I²C e timer.Ad esempio, molti microcontrollori STM32, PIC, AVR ed ESP32 utilizzano oscillatori a cristallo esterni per una temporizzazione più accurata rispetto agli oscillatori RC interni.Nei dispositivi IoT, sensori intelligenti, controller integrati e schede di sviluppo.

Sistemi di comunicazione e RF

I sistemi di comunicazione richiedono oscillatori altamente stabili per mantenere frequenze portanti e sincronizzazione del segnale precise.Nei circuiti RF, anche una piccola deriva di frequenza può ridurre la qualità del segnale, creare interferenze o causare errori di comunicazione.Gli oscillatori a cristallo sono comunemente utilizzati nei router Wi-Fi, nelle stazioni base cellulari, nei trasmettitori radio, nei sistemi SDR, nei dispositivi Bluetooth e nelle apparecchiature di rete.

Dispositivi GPS e di navigazione

I sistemi GPS fanno molto affidamento su tempistiche precise poiché i calcoli della posizione dipendono da una sincronizzazione del segnale estremamente precisa.Gli oscillatori al cristallo aiutano a stabilizzare l'orologio del ricevitore durante l'elaborazione dei segnali di temporizzazione satellitare.I TCXO sono comunemente usati nei moduli GPS perché i cambiamenti di temperatura possono influenzare la precisione del posizionamento.Nei sistemi di navigazione, nei droni, nei sistemi di localizzazione dei veicoli, negli smartphone e nelle apparecchiature di rilevamento, gli oscillatori stabili aiutano a migliorare il bloccaggio del segnale e la precisione del posizionamento.

Computer e processori

Processori e chipset utilizzano oscillatori a cristallo come principale riferimento temporale per il funzionamento della CPU, la sincronizzazione della memoria, i bus e la comunicazione periferica.L'oscillatore controlla la velocità con cui vengono elaborate le istruzioni e il modo in cui i diversi componenti del sistema rimangono sincronizzati.Computer desktop, laptop, server, GPU e schede madri utilizzano più oscillatori a cristallo per orologi di sistema, temporizzazione PCIe, comunicazione Ethernet e interfacce USB.

Sistemi di Automazione Industriale

I sistemi industriali utilizzano oscillatori a cristallo per mantenere il funzionamento sincronizzato tra controller, sensori, moduli di comunicazione e azionamenti di motori.Una tempistica stabile è importante nei sistemi PLC, nella robotica, nell'automazione industriale e nelle apparecchiature di monitoraggio industriale.Negli ambienti industriali, gli oscillatori devono spesso funzionare in condizioni di variazioni di temperatura, vibrazioni e rumore elettrico.Gli oscillatori ad alta stabilità aiutano a mantenere una comunicazione affidabile, un controllo sincronizzato del motore e una temporizzazione accurata dei sensori nei sistemi di automazione.

Elettronica medica

I dispositivi medici utilizzano oscillatori a cristallo per una temporizzazione accurata, l'elaborazione del segnale e l'acquisizione stabile dei dati.In sistemi quali monitor paziente, macchine ECG, sistemi a ultrasuoni, pompe per infusione e dispositivi medici portatili, la precisione della temporizzazione influisce direttamente sull'affidabilità della misurazione.

Elettronica automobilistica

I veicoli moderni utilizzano oscillatori a cristallo nelle unità di controllo del motore (ECU), nei sistemi di infotainment, nei moduli GPS, nei sistemi ADAS, nelle reti di comunicazione e nei sistemi di elaborazione dei sensori.I sistemi automobilistici devono funzionare in condizioni di calore, vibrazioni e rumore elettrico, quindi l'affidabilità dell'oscillatore diventa molto importante.

Esempi di circuiti integrati e moduli con oscillatore a cristallo reale

Molti sistemi elettronici utilizzano moduli oscillatori a cristallo confezionati e circuiti integrati di temporizzazione di noti produttori.

Serie Epson SG-8002

La serie Epson SG-8002 è un oscillatore a cristallo programmabile ampiamente utilizzato in sistemi embedded, elettronica industriale, apparecchiature di rete e dispositivi di comunicazione.Supporta frequenze di uscita multiple e offre un basso consumo energetico con un packaging compatto.Questi oscillatori sono comunemente utilizzati nei microcontrollori, nei dispositivi IoT e nei sistemi di controllo digitale in cui è richiesta una generazione di clock stabile.

Oscillatori a cristallo Abracon

Abracon produce un'ampia gamma di oscillatori a cristallo, TCXO e soluzioni di temporizzazione MEMS utilizzati nei sistemi RF, nell'elettronica automobilistica, nella comunicazione wireless, nei moduli GPS e nell'automazione industriale.Molti oscillatori Abracon sono progettati per basso rumore di fase, stabilità della temperatura e applicazioni embedded compatte.

Oscillatori MEMS SiTime

Gli oscillatori SiTime utilizzano la tecnologia MEMS al posto dei tradizionali cristalli di quarzo.Sono ampiamente utilizzati nei sistemi automobilistici, nelle apparecchiature industriali, nell'elettronica portatile, nell'hardware di rete e nei prodotti IoT grazie alla loro forte resistenza agli urti, alle vibrazioni e allo stress ambientale.Gli oscillatori MEMS SiTime sono spesso scelti per applicazioni robuste in cui la durata meccanica e l'affidabilità sono importanti.

Oscillatori a cristallo CTS

Gli oscillatori a cristallo CTS sono comunemente utilizzati nelle telecomunicazioni, nei sistemi informatici, nei dispositivi di rete e nell'elettronica industriale.Molti oscillatori CTS forniscono un jitter basso e prestazioni di frequenza stabili per interfacce di comunicazione, processori e sistemi digitali ad alta velocità.

Oscillatori TXC

Gli oscillatori TXC sono ampiamente utilizzati nell'elettronica di consumo, nei moduli wireless, nei computer, nei sistemi GPS e nei dispositivi integrati.L'azienda produce oscillatori a cristallo standard, TCXO e soluzioni di temporizzazione ad alta frequenza per applicazioni di comunicazione ed elaborazione digitale.

Conclusione

Molti sistemi richiedono ancora segnali di temporizzazione estremamente precisi e stabili.Nonostante la crescita della tecnologia di temporizzazione MEMS, gli oscillatori a cristallo sono ancora preferiti in molte applicazioni perché forniscono un basso rumore di fase, un'eccellente stabilità di frequenza e una generazione di clock affidabile per sistemi elettronici di precisione e ad alta velocità.

Domande frequenti [FAQ]

1. Perché i sistemi di comunicazione richiedono oscillatori a cristallo altamente stabili?

I sistemi di comunicazione si basano su tempistiche precise per mantenere la sincronizzazione del segnale e frequenze portanti accurate.Se la frequenza dell'oscillatore varia, può aumentare gli errori di bit, indebolire la qualità del segnale e causare errori di comunicazione nei sistemi RF, Wi-Fi, GPS e di rete.

2. Perché vengono utilizzati gli oscillatori TCXO e OCXO al posto degli oscillatori a cristallo standard?

Gli oscillatori TCXO e OCXO forniscono una stabilità di frequenza molto migliore al variare della temperatura.I TCXO utilizzano la compensazione elettronica, mentre gli OCXO mantengono il cristallo all'interno di una camera a temperatura controllata per un funzionamento estremamente stabile nei sistemi di telecomunicazioni, GPS, radar e di cronometraggio di precisione.

3. Cosa succede se un oscillatore a cristallo ha troppo jitter?

Un jitter eccessivo fa sì che i fronti del clock arrivino troppo presto o troppo tardi, creando errori di temporizzazione nei sistemi digitali.Ciò può ridurre la precisione del campionamento dell'ADC, aumentare gli errori di comunicazione, indebolire la sincronizzazione e influire sulla stabilità della CPU o del processore nell'elettronica ad alta velocità.

4. Perché il layout del PCB è importante per le prestazioni dell'oscillatore a cristallo?

Un layout inadeguato del PCB può introdurre rumore elettrico, capacità parassita e interferenze nel circuito dell'oscillatore.Tracce lunghe e percorsi rumorosi possono aumentare il jitter, ridurre la stabilità della frequenza o addirittura impedire l'avvio corretto dell'oscillatore.

5. In che modo la temperatura influisce sulla precisione dell'oscillatore al cristallo?

I cambiamenti di temperatura alterano leggermente le proprietà fisiche dei cristalli di quarzo, causando una deriva della frequenza di risonanza.Nei sistemi sensibili come i ricevitori GPS e le apparecchiature di comunicazione RF, questa deriva può ridurre la precisione della sincronizzazione e l'affidabilità del segnale.

6. Un oscillatore a cristallo può guastarsi a causa del rumore dell'alimentatore?

SÌ.Gli alimentatori rumorosi possono introdurre instabilità nel circuito dell'oscillatore, aumentando il jitter e il rumore di fase.Un filtraggio adeguato, condensatori di disaccoppiamento e un design pulito del PCB aiutano a mantenere un funzionamento stabile dell'orologio.

7. Cos'è meglio per i sistemi embedded: oscillatore a cristallo o risonatore a cristallo?

Gli oscillatori a cristallo sono generalmente migliori per i sistemi embedded che richiedono temporizzazione accurata, comunicazione stabile, funzionalità USB, Ethernet o RF.I risonatori a cristallo sono più economici e adatti per applicazioni più semplici a basso costo in cui l'elevata precisione non è fondamentale.
