Un isolatore digitale contiene diverse sezioni interne che lavorano insieme per trasferire segnali digitali in modo sicuro tra due circuiti elettricamente separati. A differenza degli optocoppler che utilizzano la trasmissione di luce, gli isolatori digitali si avvalgono di accoppiamenti magnetici o capacitivo combinati con l'elaborazione dei segnali CMOS. Il loro design interno si concentra sull'integrità del segnale, isolamento elettrico, velocità di commutazione e protezione da disturbi ad alta tensione.
Le principali parti interne includono la barriera di isolamento, la struttura di accoppiamento e il circuito di elaborazione CMOS. Ogni sezione svolge una funzione diversa all'interno del dispositivo.
La barriera di isolamento fornisce la separazione fisica tra i lati di ingresso e uscita dell'isolatore digitale. Il suo scopo principale è quello di bloccare tensioni pericolose, sovratensioni elettriche e correnti di loop di terra dall'attraversare i circuiti, pur consentendo la trasmissione del segnale.

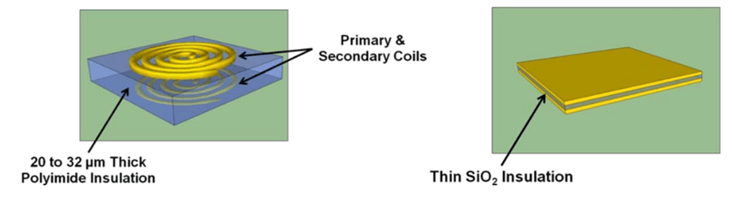

Strutture di isolamento in poliimmide e SiO₂ negli isolatori digitali
Per creare questa barriera, i produttori utilizzano materiali isolanti che sono compatibili con la fabbricazione di semiconduttori CMOS standard. I due materiali più comuni sono la poliimmide (PI) e il diossido di silicio (SiO₂). La poliimmide è ampiamente utilizzata perché supporta strati di isolamento più spessi con minore stress meccanico, contribuendo a migliorare l'affidabilità a lungo termine e la resistenza agli urti. Il diossido di silicio è comunemente usato negli isolatori compatti ad alta velocità perché si integra facilmente nei processi di fabbricazione dei semiconduttori.
Il materiale isolante influisce fortemente su specifiche di isolamento importanti come la durata della tensione di lavoro, la capacità di isolamento rinforzato e la tolleranza agli urti. Gli strati di isolamento a base di poliimmide vengono spesso utilizzati in sistemi industriali e medici che richiedono prestazioni di isolamento a lungo termine più forti, mentre l'isolamento sottile in SiO₂ è comunemente utilizzato in isolatori di comunicazione compatti ad alta velocità.
Gli isolatori digitali basati su trasformatore utilizzano accoppiamento magnetico per trasferire dati digitali attraverso la barriera di isolamento. All'interno del chip, le miniature spire del trasformatore sono posizionate su lati opposti di uno strato isolante. Quando impulsi di corrente ad alta frequenza fluiscono attraverso la bobina primaria, generano campi magnetici che inducono segnali corrispondenti nella bobina secondaria.

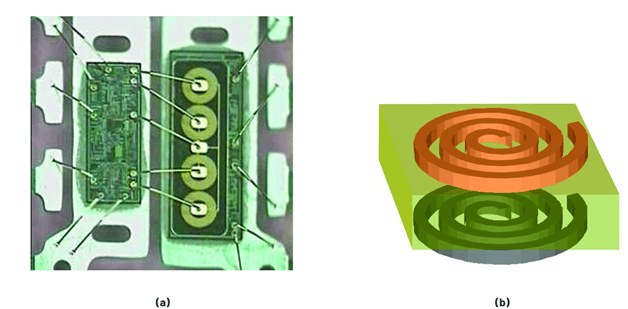

Struttura di isolamento interna basata su trasformatore negli isolatori digitali
Come mostrato nella figura, le bobine del trasformatore sono integrate direttamente nella struttura del semiconduttore, permettendo ai segnali di attraversare la barriera di isolamento senza conduzione elettrica diretta.
Questo metodo di isolamento offre una forte resistenza al rumore elettrico e ai rapidi transitori di tensione, rendendolo altamente adatto per ambienti industriali difficili. Gli isolatori basati su trasformatore sono ampiamente utilizzati in azionamenti per motori, sistemi di automazione industriale, convertitori di potenza e applicazioni inverter dove è richiesta un'elevata immunità ai transitori.
Un altro vantaggio del accoppiamento magnetico è che può mantenere un trasferimento di segnale affidabile anche quando vengono utilizzati strati di isolamento più spessi. Questo aiuta a migliorare la capacità di isolamento, la tolleranza ai picchi e l'affidabilità a lungo termine senza influire significativamente sulle prestazioni di comunicazione.
Gli isolatori digitali capacitivi trasferiscono i segnali utilizzando accoppiamento elettrico tra piastre di condensatori integrati separate da un sottile strato di isolamento. Il segnale di ingresso viene convertito in impulsi ad alta frequenza che attraversano la struttura capacitiva e vengono ricostruiti in segnali digitali di uscita sul lato isolato.

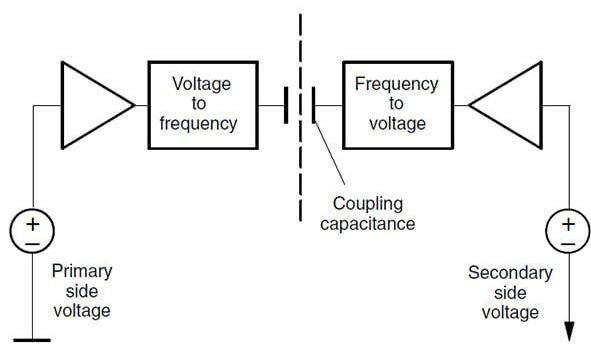

Struttura di isolamento capacitiva negli isolatori digitali
Questo metodo di isolamento è ampiamente utilizzato nei sistemi di comunicazione ad alta velocità perché supporta una rapida trasmissione dei dati con basso consumo energetico. Gli isolatori digitali capacitivi si trovano comunemente nelle interfacce SPI, UART, I²C, RS-485 e CAN bus.
Poiché l'accoppiamento capacitivo dipende fortemente dalla distanza tra le piastre del condensatore, questi isolatori utilizzano tipicamente strati di isolamento SiO₂ molto sottili per mantenere un'alta efficienza di trasferimento del segnale. Tuttavia, le strutture capacitive possono essere più sensibili ai transitori in modalità comune, quindi spesso vengono integrati circuiti di schermatura e filtraggio aggiuntivi per migliorare l'immunità al rumore e la stabilità della comunicazione.
I circuiti interni CMOS gestiscono la conversione del segnale e l'elaborazione digitale all'interno dell'isolatore. Convertono segnali di ingresso a livello logico standard in segnali codificati ad alta frequenza adatti per la trasmissione attraverso strutture di accoppiamento a trasformatore o capacitivo. Dopo aver attraversato la barriera di isolamento, i segnali vengono decodificati e ripristinati in segnali digitali di uscita.

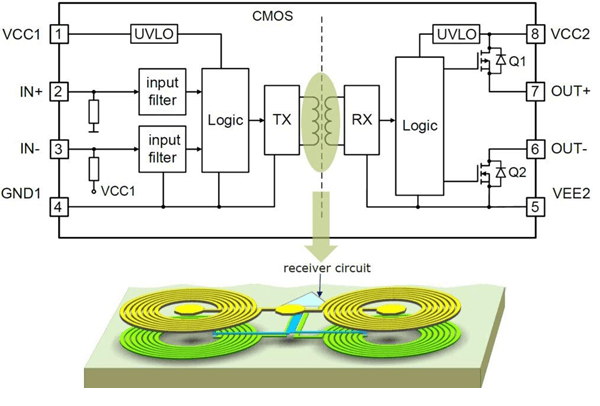

Circuiteria di elaborazione del segnale CMOS interna in un isolatore digitale
La circuiteria CMOS gestisce anche il temporizzazione degli impulsi, la sincronizzazione, la ricostruzione logica e la condizionamento del segnale per mantenere un'accuratezza di comunicazione affidabile. Molti isolatori digitali moderni integrano funzionalità aggiuntive di controllo e protezione, come il bloccaggio per bassa tensione, uscite di sicurezza, filtraggio dei glitch e protezione termica.
Poiché la tecnologia CMOS supporta basso consumo energetico e alta velocità di commutazione, consente agli isolatori digitali di raggiungere un'operazione più rapida e un minore consumo energetico rispetto ai tradizionali optocoupler.
Gli isolatori digitali trasferiscono segnali digitali tra due circuiti elettricamente separati senza consentire il flusso di corrente diretta attraverso la barriera di isolamento. Come mostrato nella Figura 5, il segnale di ingresso passa prima attraverso un filtro per glitch, che rimuove il rumore indesiderato e previene l'ingresso di segnali di commutazione errati nella circuiteria di isolamento.

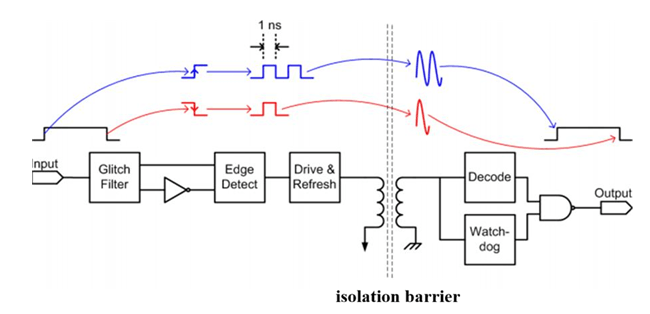

Principio di funzionamento degli isolatori digitali
Dopo il filtraggio, il circuito di rilevamento del bordo identifica le variazioni nel segnale di ingresso e le converte in brevi impulsi ad alta frequenza. La circuiteria di guida e refresh quindi trasmette questi impulsi oltre la barriera di isolamento attraverso accoppiamento magnetico o capacitivo, a seconda del design dell'isolatore. Questo consente il trasferimento del segnale senza creare una connessione elettrica diretta tra i due lati.
Dal lato del ricevitore, il circuito di decodifica ricostruisce gli impulsi trasmessi nel segnale logico digitale originale. Il circuito di watchdog aiuta a mantenere un funzionamento stabile monitorando l'attività del segnale e prevenendo stati di uscita errati durante le interruzioni del segnale.
Poiché i due lati rimangono elettricamente isolati, gli isolatori digitali aiutano a bloccare i loop di terra, i picchi di tensione e il rumore elettrico dall'arrivare a circuiti sensibili. Questo migliora l'affidabilità della comunicazione e la protezione del sistema in azionamenti per motori, convertitori di potenza, sistemi di automazione industriale e altri ambienti ad alto rumore.
Gli isolatori digitali possono essere raggruppati in base al modo in cui trasferiscono informazioni oltre la barriera di isolamento. Poiché la Sezione 1 spiega già la struttura interna, questa sezione si concentra su dove ogni tipo si comporta meglio, quali sono le sue limitazioni e come scegliere quello giusto per un'applicazione reale.

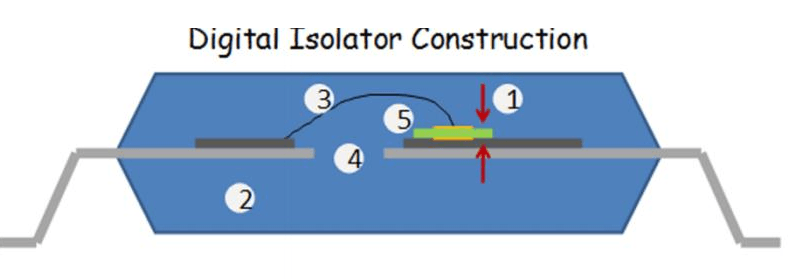

Costruzione di isolatori digitali basati su trasformatore
Gli isolatori digitali basati su trasformatori sono una scelta forte per sistemi esposti a rumori di commutazione rapidi, alte tensioni transitorie e ambienti elettrici difficili. Sono comunemente usati in azionamenti motore, inverter, automazione industriale e circuiti di pilotaggio del gate isolati perché possono mantenere una comunicazione stabile anche quando si verificano cambiamenti di tensione molto rapidamente.
La loro principale forza è l'alta immunità ai transitori in modalità comune, rendendoli adatti per circuiti vicino a MOSFET, IGBT, convertitori di potenza e altri dispositivi di commutazione rumorosi. Sono generalmente preferiti quando l'affidabilità sotto stress elettrico è più importante della scelta della soluzione di isolamento più piccola o a costo inferiore.

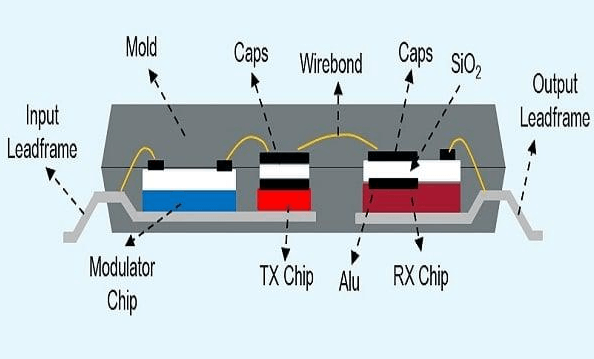

Struttura dell'Isolatore Digitale Capacitivo
Gli isolatori digitali capacitivi sono spesso selezionati per comunicazioni digitali ad alta velocità perché offrono un rapido trasferimento dati, un basso consumo energetico e opzioni di pacchetto compatte. Sono comunemente utilizzati per linee di comunicazione SPI isolate, UART, I²C, RS-485 e CAN dove l'obiettivo principale è proteggere il controller mantenendo precisa la temporizzazione del segnale.
Questo tipo è utile quando lo spazio sulla scheda e l'efficienza energetica contano. Tuttavia, i progettisti devono controllare la valutazione CMTI del dispositivo, la valutazione dell'isolamento e le raccomandazioni di layout perché i progetti capacitivi possono essere più sensibili al rumore in modalità comune se il sistema non è progettato correttamente.

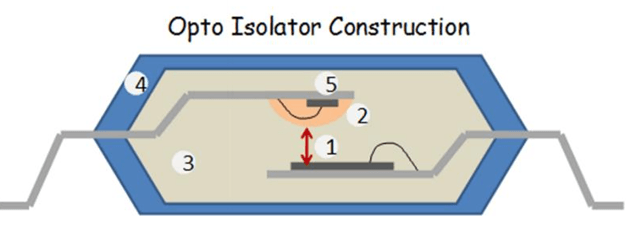

Costruzione dell'Isolatore Digitale Ottico
Gli isolatori digitali ottici, spesso rappresentati da dispositivi in stile optocoupler, sono utilizzati quando un metodo di isolamento semplice e collaudato è sufficiente per l'applicazione. Sono comuni in commutazioni a bassa velocità, circuiti di feedback di base, controllo relè, moduli di ingresso PLC e progetti industriali legacy.
Il loro principale vantaggio è la maturità e la vasta disponibilità. Tuttavia, di solito sono più lenti rispetto agli isolatori digitali basati su trasformatori e capacitivi e possono consumare più energia in ingresso perché il LED deve essere attivato correttamente. Nel tempo, l'invecchiamento del LED può anche ridurre le prestazioni, quindi gli isolatori ottici non sono sempre la scelta migliore per sistemi di precisione ad alta velocità o a lungo ciclo vitale.
| Specifica |
Comune Simbolo |
Intervallo Tipico |
Descrizione |
| Tensione di Isolamento |
VISO |
2.5 kV rms a 6 kV rms |
Massima tensione che la barriera può sopportare |
| Tensione di Lavoro |
VIORM / VIOWM |
125 V rms a 1000 V rms |
Tensione continua attraverso la barriera |
| Tensione di Picco |
VSURGE |
6 kV a 12 kV picco |
Tolleranza alta tensione a breve durata |
| CMTI |
CMTI |
25 kV/µs a 150 kV/µs |
Resistenza ai transitori di tensione rapidi |
| Velocità Dati |
DR |
1 Mbps a 150 Mbps |
Massima velocità del segnale |
| Ritardo di Propagazione |
tPD |
10 ns a 100 ns |
Tempo per il segnale per attraversare |
| Distorsione della Larghezza dell'Impulso |
PWD |
1 ns a 20 ns |
Differenza tra la larghezza dell'impulso di ingresso e di uscita |
| Numero di Canali |
CH |
1 a 8 canali |
Numero di canali isolati |
| Tensione Logica di Ingresso |
VIH / VIL |
1.8 V, 2.5 V, 3.3 V, 5 V logica |
Soglie Logiche HIGH/LOW |
| Tensione di Alimentazione |
VCC |
1.8 V a 5.5 V |
Tensione di alimentazione operativa |
| Corrente di Alimentazione |
ICC |
µA a diversi mA per canale |
Corrente di funzionamento |
| Consumo Energetico |
PD |
Dipendente dal dispositivo |
Potenza totale utilizzata |
| Capacità di Isolamento |
CIO |
0.5 pF a 3 pF |
Capacità attraverso la barriera |
| Distanza di Creepage |
— |
3 mm a 14 mm |
Distanza superficiale tra conduttori isolati |
| Distanza di Isolamento |
— |
3 mm a 14 mm |
Intervallo d'aria tra conduttori isolati |
| Temperatura di Funzionamento |
TA |
-40°C a +125°C |
Intervallo di funzionamento ambiente |
| Temperatura di Giunzione |
TJ |
Fino a +150°C |
Limite di temperatura interna del chip |
| Protezione ESD |
VESD |
±2 kV a ±8 kV o superiore |
Tolleranza allo scarico elettrostatico |
| Corrente di Guida di Uscita |
IO |
2 mA a 20 mA |
Capacità di guida in uscita |
| Soglia UVLO |
VUVLO |
Circa 1.5 V a 4.5 V |
Punto di blocco per sottotensione |
| Tipo di Pacchetto |
— |
SOIC, QSOP, SSOP, SOIC a corpo largo |
Pacchetto fisico del IC |
| Standard di Certificazione |
UL / VDE / CSA |
Dipendente dal dispositivo |
Approvazioni di sicurezza |
| Isolamento Tecnologia |
— |
Trasformatore / capacitivo / ottico |
Metodo di accoppiamento del segnale |
I disgiuntori digitali sono ampiamente utilizzati per proteggere le linee di comunicazione da rumori elettrici, picchi di tensione e problemi di loop di massa, mantenendo al contempo un trasferimento di dati affidabile tra circuiti isolati.
• SPI (Interfaccia periferica seriale) - Utilizzato per la comunicazione isolata tra microcontrollori, ADC, DAC, sensori e dispositivi di memoria. I disgiuntori digitali aiutano a mantenere stabili i segnali di clock e di dati veloci in sistemi rumorosi.
• UART (Ricevitore/trasmettitore universale asincrono) - Utilizzato in dispositivi embedded, controllori industriali e porte di debug. L'isolamento protegge i processori a bassa tensione dalle differenze di terra e dai guasti elettrici esterni.
• I²C (Circuito inter-integrato) - Utilizzato per sensori, EEPROM, moduli RTC e comunicazione tra microcontrollori. L'isolamento digitale aiuta a ridurre i problemi di rumore in sistemi industriali, medici e embedded.
• Comunicazione RS-485 - Comune nell'automazione industriale e nelle reti a lunga distanza. Le interfacce RS-485 isolate aiutano a prevenire i loop di terra e migliorano l'affidabilità della comunicazione.
• CAN Bus - Utilizzato nell'elettronica automobilistica, nei sistemi di batterie EV e nelle macchine industriali. I disgiuntori digitali proteggono i controllori CAN dal rumore di commutazione e dalle tensioni transitorie.
• Isolamento USB - Utilizzato in computer, attrezzature di test, dispositivi medici e sistemi embedded. L'isolamento aiuta a proteggere gli utenti e i dispositivi collegati dai problemi di messa a terra.
• Isolamento GPIO - Utilizzato per segnali di input e output digitali tra microcontrollori, PLC, relè, sensori e circuiti ad alta tensione.
• Interfacce di pilotaggio dei gate - Utilizzate nei circuiti di pilotaggio dei gate MOSFET e IGBT per azionamenti di motori, inverter e alimentatori a commutazione. L'isolamento migliora la sicurezza e l'affidabilità della commutazione.
• Azionamenti per motori e sistemi di controllo servo
• Automazione industriale e sistemi PLC
• Alimentatori a commutazione (SMPS)
• Inverter solari e convertitori di potenza
• Circuiti di pilotaggio dei gate IGBT e MOSFET
• Interfacce per sensori industriali
• Attrezzature per automazione di fabbrica
• Sistemi di monitoraggio ad alta tensione
• Isolamento della comunicazione SPI
• Comunicazione seriale UART
• Isolamento del bus I²C
• Reti industriali RS-485
• Sistemi bus CAN
• Circuiti di isolamento USB
• Sistemi di microcontrollori embedded
• Attrezzature di acquisizione dati
• Comunicazione IoT e dispositivi smart
• Sistemi di gestione delle batterie per veicoli elettrici (BMS)
• Sistemi di ricarica per veicoli elettrici
• Moduli di controllo automobilistico
• Attrezzature di monitoraggio medico
• Sistemi di isolamento del paziente
• Dispositivi per imaging medico
• Dispositivi elettronici di consumo
• Sistemi di isolamento audio e video
• Attrezzature di test e misurazione
| Caratteristica |
Disgiuntore digitale |
Optocoplatore |
Trasformatore di isolamento |
Isolamento tramite relè |
Isolamento tramite fibra ottica |
| Metodo di isolamento |
Accoppiamento magnetico o capacitivo |
LED e fototransistor |
Induzione magnetica |
Separazione del contatto meccanico |
Luce attraverso fibra ottica |
| Tipo di segnale |
Segnali digitali |
Segnali digitali/lenti |
Segnali di potenza e analogici |
Segnali di commutazione |
Segnali digitali e di comunicazione |
| Velocità dei dati tipica |
Molto alta |
Bassa a moderata |
Moderata |
Lenta |
Estremamente alta |
| Consumo di energia |
Basso |
Più elevato |
Moderato a alto |
Alto durante la commutazione |
Basso a moderato |
| Velocità di commutazione |
Veloce |
Più lenta |
Moderata |
Molto lenta |
Molto veloce |
| Ritardo di propagazione |
Basso |
Più elevato |
Moderato |
Alto |
Molto basso |
| Immunità ai transitori di modo comune |
Eccellente |
Moderata |
Buona |
Eccellente |
Eccellente |
| Immunità al rumore |
Molto alta |
Moderata |
Alta |
Alta |
Estremamente alta |
| Capacità di tensione di isolamento |
Alta |
Alta |
Molto alta |
Molto alta |
Molto alto |
| Affidabilità a lungo termine |
Eccellente |
L'invecchiamento dei LED può verificarsi |
Eccellente |
Usura meccanica nel tempo |
Eccellente |
| Dimensione fisica |
Pacchetto IC compatto |
Compatto a medio |
Grande |
Grande |
Medio |
| Usura meccanica |
Nessuna |
Nessuna |
Nessuna |
Sì |
Nessuna |
| Integrazione multi-canale |
Facile |
Moderato |
Difficile |
Difficile |
Moderato |
| Stabilità della temperatura |
Buono |
Moderato |
Buono |
Moderato |
Eccellente |
| Requisito di manutenzione |
Molto basso |
Basso |
Basso |
Maggiore a causa dei contatti |
Basso |
| Costo |
Moderato |
Basso |
Moderato a alto |
Moderato |
Alto |
| Migliore intervallo di frequenza |
Sistemi digitali ad alta frequenza |
Sistemi a bassa velocità |
Isolamento a frequenza di potenza |
Commutazione a bassa velocità |
Comunicazione ad alta velocità |
| Distanza di isolamento |
Piccola barriera interna |
Gap ottico |
Grande separazione magnetica |
Gap di contatto fisico |
Collegamento in fibra a lunga distanza |
| Resistenza al rumore industriale |
Eccellente |
Moderato |
Eccellente |
Eccellente |
Eccellente |
| Applicazioni tipiche |
SPI, CAN, RS-485, azionamenti per motori, inverter |
Controllo relè, circuiti di retroazione |
Isolamento di potenza AC, SMPS |
Commutazione di sicurezza, controllo industriale |
Telecomunicazioni, comunicazione dati, sistemi critici EMI |
| Vantaggio principale |
Alta velocità con forte isolamento |
Semplice e a basso costo |
Gestisce alta potenza |
Isolamento fisico completo |
Immunità EMI estremamente alta |
| Limitazione principale |
Maggiore costo rispetto agli optocoupler di base |
Più lenti e degrado dei LED |
Grande dimensione |
Usura dei contatti e funzionamento lento |
Maggiore complessità e costo del sistema |
Gli isolatori digitali offrono un modo sicuro e affidabile per trasferire segnali digitali attraverso circuiti elettricamente separati. Utilizzando accoppiamento magnetico, capacitivo o ottico, aiutano a bloccare i loop di terra, i picchi di tensione e il rumore elettrico mantenendo la comunicazione stabile tra le diverse parti di un sistema. Quando si sceglie un isolatore digitale, è importante controllare specifiche chiave come tensione di isolamento, tensione di lavoro, valutazione di picco, velocità di trasferimento dei dati, ritardo di propagazione, CMTI, tipo di pacchetto e certificazioni di sicurezza. Selezionare il dispositivo giusto aiuta a migliorare la sicurezza del sistema, l'accuratezza del segnale e l'affidabilità a lungo termine in applicazioni elettroniche industriali, automobilistiche, mediche e integrate.
Gli isolatori digitali proteggono i circuiti di controllo a bassa tensione dalle elevate tensioni presenti all'interno dei pacchi batterie EV. Aiutano anche a mantenere una comunicazione accurata tra gli IC di monitoraggio delle batterie, i controllori e i sistemi di autobus CAN riducendo il rumore degli elettronica di potenza a commutazione rapida.
Maggiore capacità di isolamento può consentire un'accoppiamento di rumore indesiderato attraverso la barriera di isolamento. Una capacità di isolamento più bassa aiuta a migliorare l'immunità al rumore e riduce le interferenze nei sistemi industriali e di comunicazione ad alta velocità.
Il ritardo di propagazione influisce sul timing di commutazione tra MOSFET o IGBT. Un ritardo eccessivo può creare uno sfasamento temporale, aumentare le perdite di commutazione, generare calore e ridurre l'efficienza della conversione di potenza nei sistemi di inverter e azionamenti per motori.
Sì. Gli isolatori digitali aiutano a separare i circuiti di misurazione sensibili dagli ambienti elettrici o industriali rumorosi. Ciò riduce le interferenze dei loop di terra e il rumore elettrico, migliorando l'accuratezza dell'ADC e l'integrità del segnale.
Le uscite di sicurezza aiutano a forzare l'uscita in uno stato logico noto durante la perdita di alimentazione, l'interruzione del segnale o le condizioni di avvio. Questo migliora la sicurezza del sistema e previene funzionamenti imprevedibili nei sistemi di controllo industriale.
Distanze di creepage o clearance insufficienti possono aumentare il rischio di arco elettrico, rottura dell'isolamento o fallimento della certificazione di sicurezza, specialmente in attrezzature industriali e medicali ad alta tensione.
I transistor a commutazione rapida generano elevato rumore elettrico e rapidi transitori di tensione. Gli isolatori digitali aiutano a proteggere i controller a bassa tensione mentre mantengono una trasmissione stabile del segnale di pilotaggio del gate in questi ambienti rumorosi.
