Un convertitore LLC con un trasformatore a matrice planare è un sistema di conversione di potenza DC-DC isolato. Combina la tecnologia risonante LLC con una costruzione magnetica planare avanzata. Viene comunemente utilizzato in applicazioni che richiedono alta efficienza, alta corrente di uscita e progettazioni di alimentazione compatte, come server, apparecchiature telecom e sistemi di alimentazione per data center.
Il convertitore è composto da due parti principali. La fase risonante LLC controlla la conversione energetica utilizzando principi risonanti per ottenere un funzionamento efficiente, mentre il trasformatore a matrice planare fornisce isolamento galvanico e trasformazione della tensione tra l'ingresso e l'uscita. Rispetto ai convertitori di potenza convenzionali, questa architettura supporta una maggiore densità di potenza, un'efficienza migliorata e una riduzione delle dimensioni complessive del sistema.

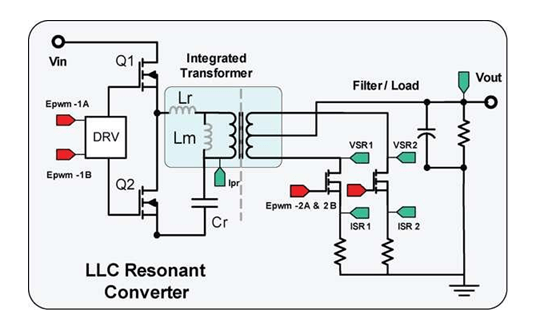

Il convertitore funziona commutando la tensione DC in ingresso ad alta frequenza attraverso una coppia di interruttori di potenza sul lato primario. L'onda AC generata entra nel serbatoio risonante LLC, che è composto dal condensatore risonante (Cr), dall'induttanza risonante (Lr) e dall'induttanza di magnetizzazione (Lm). Questi elementi modellano l'onda di corrente e abilitano il trasferimento di energia risonante.
La corrente risonante scorre attraverso il trasformatore, dove l'energia elettrica viene trasferita dal lato primario al lato secondario isolato. I rettificatori sincroni sul lato secondario convertono quindi la tensione AC ad alta frequenza in tensione di uscita DC. I condensatori di uscita filtrano l'onda rettificata per fornire un'alimentazione stabile per il carico.
Il funzionamento LLC offre caratteristiche di commutazione morbida. Operando vicino alla frequenza risonante, i dispositivi di commutazione possono raggiungere la commutazione a tensione zero (ZVS) o a corrente zero (ZCS), riducendo le perdite di commutazione, abbassando lo stress sui dispositivi e migliorando l'efficienza complessiva.

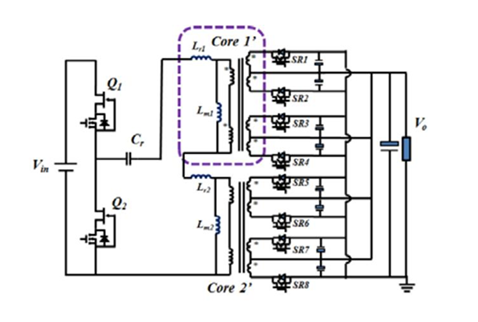

In un'applicazione tipica, un trasformatore a matrice piana trasforma un'alta tensione di ingresso DC, come 380V, in un'uscita a bassa tensione e alta corrente come 12V a decine di ampere. Invece di fare affidamento su un singolo grande trasformatore, il design suddivide il trasferimento di potenza tra più sezioni magnetiche collegate in una configurazione a matrice. Questo assetto migliora la distribuzione della corrente e riduce lo stress elettrico all'interno del trasformatore.
Per supportare il funzionamento ad alta frequenza, il trasformatore utilizza avvolgimenti PCB multistrato invece di convenzionali fili di rame rotondi. Le tracce di rame impiegate nei livelli del PCB forniscono dimensioni di avvolgimento accurate, qualità di produzione costante e una struttura a profilo ridotto. L'approccio dell'avvolgimento PCB aiuta anche a ridurre la resistenza di avvolgimento e supporta il funzionamento a frequenze prossime a 1 MHz, dove le tecniche di avvolgimento convenzionali diventano meno efficienti.

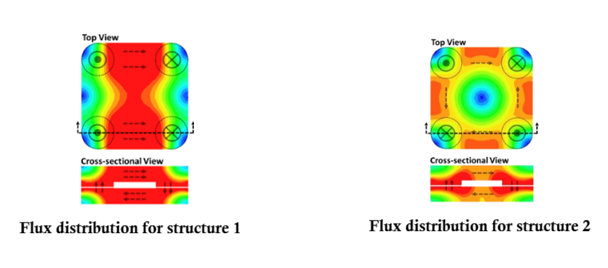

La distribuzione del flusso magnetico è un fattore critico nelle prestazioni del trasformatore. Come mostrato nell'immagine, la Struttura 1 produce un pattern di flusso magnetico meno uniforme, con una maggiore concentrazione di flusso in alcune regioni del nucleo. Queste aree ad alta concentrazione di flusso localizzate possono aumentare le perdite del nucleo in ferrite e creare punti caldi termici. Al contrario, la Struttura 2 distribuisce il flusso magnetico più uniformemente attraverso la struttura magnetica. Il pattern di flusso più uniforme riduce la densità di flusso massimo, abbassa le perdite del nucleo e migliora l'utilizzo magnetico in tutto il trasformatore.
Il bilanciamento del flusso migliorato della Struttura 2 fornisce benefici prestazionali misurabili. Riducendo la saturazione magnetica localizzata e minimizzando la concentrazione di flusso non uniforme, il design può ridurre significativamente le perdite del nucleo in ferrite migliorando al contempo l'efficienza e l'affidabilità. Un campo magnetico più uniforme rende anche il trasformatore meno sensibile alle variazioni di produzione tra le singole sezioni della matrice, risultando in prestazioni più costanti.
Il layout complessivo è ulteriormente ottimizzato per minimizzare i percorsi di corrente ad alta frequenza. I raddrizzatori sincronizzati sul lato secondario e i condensatori di uscita sono posti vicino al trasformatore per ridurre la resistenza e l'induttanza parassitaria. Combinati con la struttura magnetica migliorata mostrata nell'immagine, queste tecniche di design migliorano la condivisione della corrente, riducono lo stress termico e consentono l'alta densità di potenza richiesta nelle alimentazioni dei server, nei sistemi di telecomunicazione, nei centri dati e in altre applicazioni esigenti di conversione di potenza.
• Alimentatori per Server - Il convertitore LLC con un trasformatore a matrice piana viene utilizzato in alimentatori ad alta efficienza per server perché può fornire alta corrente in dimensioni compatte.
• Attrezzature per Data Center - Supporta sistemi di potenza densa dove l'efficienza, il controllo del calore e l'uso di spazi ridotti sono importanti.
• Sistemi di Alimentazione Telecom - Fornisce alimentazione DC isolata e stabile per apparecchiature di comunicazione che devono funzionare in modo affidabile per lunghi periodi.
• Convertitori di Potenza Industriali - Utilizzati in sistemi di controllo, apparecchiature di automazione e conversione DC/DC ad alta potenza dove è richiesta durabilità.
• Sistemi di Alimentazione per Veicoli Elettrici - Adatti per caricabatterie onboard, alimentatori ausiliari e conversione da alta a bassa tensione.
• Sistemi di Energia Rinnovabile - Applicati in inverter solari, sistemi di accumulo energetico e distribuzione di potenza DC dove è necessaria una conversione efficiente.
• Alimentatori Medicali - Utili in alimentatori isolati compatti dove la sicurezza, l'efficienza e la regolazione della tensione affidabile sono critiche.
| Sfida di Design |
Perché È Importante |
Soluzione Pratica |
| Alta corrente di uscita |
Correnti elevate aumentano le perdite per conduzione e il calore. |
Utilizza una struttura di trasformatore a matrice per suddividere la corrente su più percorsi di avvolgimento. |
| Perdite negli avvolgimenti AC |
Correnti ad alta frequenza possono aumentare le perdite per effetto pelle e prossimità. |
Utilizza strati di avvolgimento PCB ottimizzati con percorsi di corrente brevi e larghi. |
| Induttanza di dispersione |
Un'eccessiva dispersione può ridurre l'efficienza e influenzare la regolazione. |
Mantieni gli avvolgimenti primari e secondari strettamente accoppiati nel layout del PCB. |
| Perdite nel nucleo ad alta frequenza |
Le perdite nel nucleo in ferrite aumentano man mano che cresce la frequenza di commutazione. |
Seleziona un materiale in ferrite adatto e ottimizza la forma del nucleo e la distribuzione del flusso. |
| Condivisione della corrente non uniforme |
Alcune sezioni del trasformatore possono portare più corrente di altre. |
Utilizza un layout di avvolgimento simmetrico e connessioni secondarie bilanciate. |
| Concentrazione di calore |
Punti caldi localizzati possono ridurre l'affidabilità. |
Diffondi i percorsi di corrente, migliora l'area di rame e posiziona con attenzione le parti che generano calore. |
| Perdite di terminazione |
Corrente elevata ai punti di connessione può causare perdite aggiuntive. |
Posizionare i raddrizzatori e i condensatori vicino ai terminali del trasformatore. |
| Complessità della produzione |
Nuclei multipli e avvolgimenti PCB sono più difficili da costruire con precisione. |
Utilizzare un design di avvolgimento PCB ripetibile e semplificare l'assemblaggio del nucleo dove possibile. |
| Capacitanza parassita |
Gli strati PCB possono creare capacitance indesiderata ad alta frequenza. |
Controllare la spaziatura degli strati, la sovrapposizione degli avvolgimenti e il layout di messa a terra. |
| Controllo dei costi |
Strutture magnetiche avanzate possono aumentare i costi di produzione. |
Bilanciare le esigenze di prestazioni con design PCB e nuclei realizzabili. |
| Caratteristica |
Trasformatore a matrice planare |
Trasformatore tradizionale avvolto in filo |
| Struttura di avvolgimento |
Strati di rame PCB |
Filo di rame tondo |
| Altezza del profilo |
Profilo basso |
Struttura più alta |
| Densità di potenza |
Alta |
Moderata |
| Prestazioni ad alta frequenza |
Eccellente |
Buono |
| Gestione termica |
Migliore diffusione del calore |
Riscaldamento più localizzato |
| Coerenza della produzione |
Altamente ripetibile |
Dipende dal processo di avvolgimento |
| Distribuzione della corrente |
Più percorsi paralleli |
Singolo percorso di avvolgimento |
| Capacità di automazione |
Altamente adatta |
Maggiori processi manuali |
| Dimensione a alta potenza |
Più piccolo |
Più grande |
| Complessità del design |
Maggiore |
Inferiore |
Sebbene il design introduca sfide come la gestione termica, l'ottimizzazione magnetica, il controllo EMI e la complessità della produzione, i vantaggi prestazionali superano spesso queste difficoltà in applicazioni serrate. Con l'aumento continuo delle esigenze di potenza nei server, nei data center, nelle telecomunicazioni, nei sistemi di energia rinnovabile, nei veicoli elettrici e nelle attrezzature industriali, i convertitori LLC con trasformatori a matrice planare sono destinati a svolgere un ruolo ancora più importante nei futuri progetti di alimentazione. La loro capacità di fornire alta potenza in modo efficiente in un fattore di forma compatto li rende una tecnologia chiave per l'elettronica di potenza di prossima generazione.
Poiché i server e i sistemi di intelligenza artificiale richiedono più potenza, le architetture di alimentazione tradizionali sperimentano un flusso di corrente più elevato e perdite di conduzione maggiori. I convertitori LLC migliorano l'efficienza attraverso l'interruzione morbida, riducendo la generazione di calore e aiutando i data center a ridurre il consumo energetico.
Un trasformatore a matrice planare distribuisce la corrente su più sezioni del trasformatore anziché su una singola struttura di avvolgimento. Ciò riduce la resistenza dell'avvolgimento, migliora la condivisione della corrente e diminuisce lo stress termico, risultando in una migliore efficienza.
Un flusso magnetico irregolare può creare punti caldi localizzati e aumentare le perdite del nucleo in ferrite. Una distribuzione equilibrata del flusso consente al materiale magnetico di essere utilizzato in modo più efficace, migliorando l'efficienza, le prestazioni termiche e l'affidabilità.
Gli avvolgimenti PCB forniscono una geometria precisa del conduttore, una produzione ripetibile, un'altezza del profilo più bassa e una maggiore coerenza. Semplificano anche la produzione automatizzata e possono ridurre alcuni effetti parassiti in progetti ad alta frequenza.
Lo Zero-Voltage Switching (ZVS) e lo Zero-Current Switching (ZCS) riducono le perdite di commutazione minimizzando la tensione o la corrente durante le transizioni di commutazione. Questo riduce lo stress sui dispositivi, migliora l'efficienza e consente il funzionamento a frequenze più elevate.
Sebbene i convertitori LLC riducano le perdite di commutazione, il calore è ancora generato dai componenti magnetici, dai conduttori PCB, dai raddrizzatori e dai dispositivi semiconduttori. Un raffreddamento efficace è necessario per mantenere le prestazioni e prolungare la vita utile dei componenti.
A frequenze molto alte, l'effetto pelle, l'effetto di prossimità, la capacitanza parassita e le perdite del nucleo diventano più significativi. Questi fattori richiedono un attento design degli avvolgimenti, la selezione dei materiali e l'ottimizzazione del layout.
Le uscite a bassa tensione richiedono grandi correnti per fornire potenza sostanziale. La struttura a matrice distribuisce la corrente su più percorsi, riducendo la resistenza e minimizzando le perdite che altrimenti diventerebbero significative a livelli di corrente elevati.
