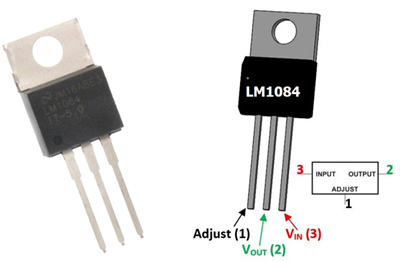

LM1084 regolatore a bassa caduta per applicazioni ad alta corrente

Il LM1084 è un circuito integrato regolatore di tensione positiva a bassa caduta progettato per fornire una tensione di uscita DC stabile da una tensione di ingresso più alta. È utile quando un circuito richiede più corrente di quanta ne possano fornire regolatori più piccoli come il LM317 o il 7805. Disponibile in versioni fisse da 3,3V e 5V, oltre a una versione regolabile per tensioni di uscita personalizzate. Questo articolo spiega il pinout del LM1084, il principio di funzionamento interno, le principali caratteristiche, i regolatori equivalenti, i circuiti tipici, le opzioni di imballaggio e le applicazioni nel mondo reale.

Catalogo

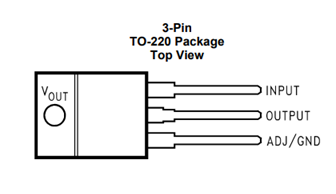

Pinout e funzioni dei pin

Pin Numero	Pin Nome	Funzione
1	ADJ/GND	Nella versione regolabile, questo pin è utilizzato per impostare la tensione di uscita con una rete di resistori esterni. Nelle versioni a tensione fissa, questo pin è collegato a terra.
2	OUTPUT	Fornisce la tensione di uscita regolata al carico. Questo pin eroga fino a 5A di corrente di uscita a seconda delle condizioni termiche e della tensione di ingresso.
3	INPUT	Riceve la tensione di ingresso non regolata che sarà regolata dal LM1084. La tensione di ingresso deve essere superiore alla tensione di uscita desiderata di almeno la tensione di caduta.

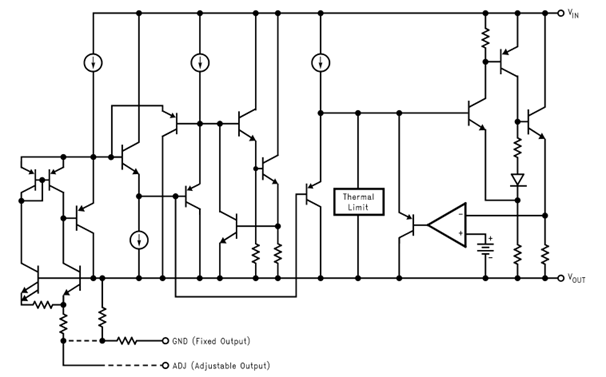

Come funziona internamente

Il LM1084 regola la tensione utilizzando un circuito di controllo della retroazione. Una tensione di riferimento interna viene confrontata con la tensione di uscita. Se la tensione di uscita cambia, il regolatore regola automaticamente il suo circuito interno per riportare l'uscita al livello desiderato.

Un amplificatore di errore monitora continuamente la tensione di uscita e genera un segnale di controllo. Questo segnale aziona il transistor di passaggio interno, che controlla la quantità di corrente che fluisce dall'ingresso all'uscita. Per le versioni regolabili, il pin ADJ riceve retroazione tramite resistori esterni che impostano la tensione di uscita desiderata. Nelle versioni a uscita fissa, la rete di retroazione è incorporata nel circuito integrato. Il LM1084 include anche circuiti di protezione che monitorano le condizioni operative e aiutano a controllare il regolatore durante sovraccarichi o condizioni di temperatura eccessiva.

Caratteristiche del LM1084

• Disponibile in versioni da 3.3V, 5V e regolabili – Supporta applicazioni a uscita fissa e a uscita regolabile.

• Corrente di uscita fino a 5A – Può fornire correnti elevate per circuiti ad alta richiesta di energia.

• Bassa tensione di caduta – Richiede solo una piccola differenza tra la tensione di ingresso e quella di uscita per la regolazione.

• Protezione da sovracorrente – Limita la corrente di uscita durante condizioni di sovraccarico e cortocircuito.

• Protezione termica – Monitora la temperatura interna e protegge il dispositivo dal surriscaldamento.

• Regolazione della linea 0,015% (tipica) – Mantiene stabile la tensione di uscita quando la tensione di ingresso cambia.

• Regolazione del carico 0,1% (tipica) – Mantiene stabile la tensione di uscita mentre la corrente di carico varia.

• Ampia Gamma di Temperatura Operativa (-40°C a +125°C) – Adatta per applicazioni industriali e in ambienti difficili.

• Uscita di Tensione ad Alta Precisione – Fornisce una regolazione della tensione precisa per circuiti elettronici sensibili.

• Pacchetto TO-220 a Tre Pin – Design del pacchetto semplice che rende l'implementazione del circuito immediata.

• Protezione dell'Area di Operazione Sicura (SOA) Integrata – Aiuta a proteggere il transistor di potenza interno durante condizioni operative anomale.

• Compatibile con Circuiti in Stile LM317 – Metodo di regolazione simile e configurazione del resistore esterno per versioni regolabili.

Equivalenti di LM1084

Numero di Parte	Corrente di Uscita	Tensione di Dropout (Tipica)	Versione Regolabile
LM1085	3A	1.3V–1.5V	Sì
LM1086	1.5A	1.3V–1.5V	Sì
LT1084	5A	1.3V–1.5V	Sì
LM350	3A	Circa 2V–2.5V	Sì
LM317	1.5A	Circa 2V–3V	Sì
LM7805	1A (Tipica)	Circa 2V	No (Fisso 5V)
NCP1117	1A	Circa 1.1V	Sì

Circuiti di Applicazione Tipici LM1084

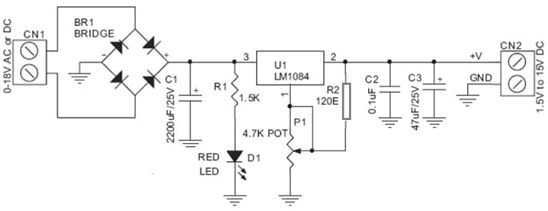

Circuito di Alimentazione Regolabile

Questo circuito utilizza la versione regolabile del LM1084 per fornire una tensione di uscita variabile. L'alimentazione in ingresso, che può essere sia AC che DC, entra attraverso il terminale di ingresso e passa attraverso il rettificatore a ponte (BR1). Se si utilizza una fonte AC, il rettificatore a ponte la converte in DC. Il condensatore C1 livella la tensione rettificata prima che venga applicata al regolatore LM1084.

La tensione di uscita è impostata dalla rete di resistori costituita da R2 e dal potenziometro P1 collegato al pin ADJ. Regolare P1 cambia la tensione di feedback, consentendo di variare l'uscita da circa 1.5V a 15V, a seconda della tensione di ingresso. I condensatori C2 e C3 aiutano a mantenere la stabilità dell'uscita e a ridurre le fluttuazioni di tensione. Il LED e il resistore R1 servono come indicatore di potenza, mostrando che il circuito è in funzione. Questo tipo di circuito è comunemente utilizzato in alimentatori da banco regolabili, progetti di ricarica delle batterie e applicazioni di test elettronici dove sono richieste diverse tensioni di uscita.

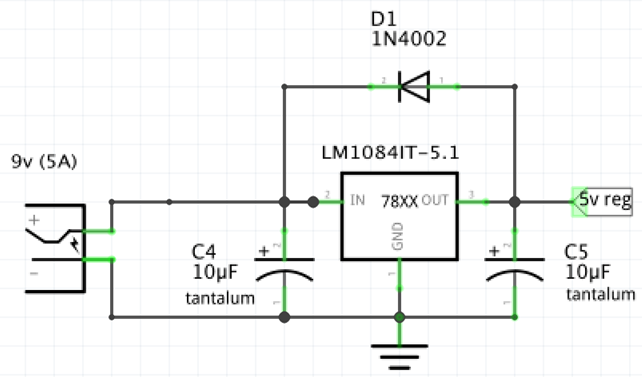

Circuito Regolatore di Tensione Fissa a 5V

Questo circuito utilizza il regolatore LM1084-5.0 a uscita fissa per generare un'uscita stabile di 5V da una tensione di ingresso DC più alta. L'alimentazione di ingresso è collegata al pin VIN del regolatore, mentre l'uscita regolata a 5V è prelevata dal pin VOUT. Poiché questa versione ha una tensione di uscita fissa, non è necessaria alcuna rete di resistori esterni.

Il condensatore C4 filtra la tensione di ingresso e aiuta a ridurre il rumore, mentre il condensatore C5 migliora la stabilità dell'uscita e la risposta transitoria. Il diodo D1 è collegato tra i pin di uscita e ingresso per proteggere il regolatore da correnti inverse. Questa protezione diventa importante quando viene rimossa l'alimentazione di ingresso mentre il condensatore di uscita rimane carico. Il circuito fornisce una fonte di alimentazione semplice e affidabile da 5V per microcontrollori, circuiti logici digitali, sensori, moduli di comunicazione e altri dispositivi elettronici che richiedono un'alimentazione regolata a 5V.

Tensione Fissa vs Versioni Regolabili LM1084

Caratteristica	LM1084 a Tensione Fissa	LM1084 Regolabile
Tensione di Uscita	Prefissata (3.3V, 5V o 12V)	Regolabile da circa 1.25V a 30V
Funzione Pin 1	Terra (GND)	Regolazione (ADJ)
Resistori Esterni Richiesti	No	Sì
Complessità del Circuito	Più semplice	Maggiore flessibilità ma leggermente più complesso
Regolazione della Tensione di Uscita	Non possibile	Impostata utilizzando una rete di resistori esterni
Numero di Componenti	Inferiore	Superiore
Flessibilità di Progettazione	Limitata a tensioni fisse	Supporta molte tensioni di uscita
Tempo di Impostazione	Più veloce	Richiede calcoli sui resistori
Applicazioni Tipiche	Alimentazioni a 3.3V, 5V e 12V	Alimentazioni regolabili e rail di tensione personalizzati
Facilità d'Uso	Più facile per i principianti	Migliore per progetti personalizzati

Esempi di Applicazione LM1084 nel Mondo Reale

Alimenti da Banco Regolabili

L’LM1084 regolabile è comunemente utilizzato negli alimentatori da banco per test, riparazioni e prototipazione. Con una semplice rete di resistori, la tensione di uscita può essere impostata a diversi livelli, rendendola utile quando un circuito ha bisogno di potenza flessibile durante lo sviluppo.

Microcontrollori e Schede di Sviluppo

L'LM1084 può fornire alimentazioni stabili a 3,3V o 5V per Arduino, PIC, AVR, ARM e schede di sviluppo simili. La sua capacità di corrente lo rende adatto anche per alimentare sensori, display, moduli e altri periferici da un'unica fonte regolata.

Sistemi di Controllo Industriale

Nei dispositivi industriali, l'LM1084 può fornire alimentazione DC regolata per schede di controllo, sensori, circuiti di monitoraggio e moduli di automazione. Aiuta a mantenere un'operazione coerente nei sistemi che dipendono da alimentazioni a bassa tensione stabili.

Attrezzature per Telecomunicazioni

Switch di rete, router e moduli di interfaccia spesso necessitano di tensioni di alimentazione pulite per circuiti di comunicazione. L'LM1084 può essere utilizzato per alimentare queste sezioni, supportando un'operazione stabile e riducendo i problemi di segnale legati all'alimentazione.

Sistemi Alimentati a Batteria

Poiché l'LM1084 è un regolatore a bassa caduta, può continuare a regolare quando la tensione di ingresso è solo leggermente superiore alla tensione di uscita. Questo lo rende utile in unità di backup a batteria, dispositivi portatili e sistemi embedded ricaricabili.

Alimentatori FPGA e DSP

Le schede FPGA e DSP spesso necessitano di alimentazioni a bassa tensione con maggiore richiesta di corrente. L'LM1084 può supportare questi carichi in schede di sviluppo e circuiti di elaborazione digitale, purché la tensione di ingresso, la dissipazione del calore e la corrente di uscita siano correttamente progettate.

Elettronica Automobilistica

Le versioni a uscita fissa dell'LM1084 possono essere utilizzate nell'elettronica dei veicoli per produrre tensioni regolate da alimentazioni DC automobilistiche. Esempi comuni includono circuiti del cruscotto, dispositivi di monitoraggio, moduli di controllo e altre sezioni elettroniche a bassa tensione.

Dispositivi Embedded e IoT

I progetti Embedded e IoT possono utilizzare l'LM1084 per alimentare processori, sensori e moduli wireless. Il suo semplice circuito esterno facilita l'aggiunta a schede personalizzate dove è preferito un regolatore lineare semplice.

Informazioni sul Packaging

Dispositivo Ordinabile	Stato	Tipo di Confezione	Pin	Piano Eco	Finitura Piombo/Ball	Temperatura di Picco MSL	Temperatura di Funzionamento
LM1084IS-3.3/NOPB	Attivo	DDPAK / TO-263	3	Pb-Free (RoHS Esente)	CU SN	Level-3-245°C-168 HR	-40°C a +125°C
LM1084IS-5.0/NOPB	Attivo	DDPAK / TO-263	3	Pb-Free (RoHS Esente)	CU SN	Level-3-245°C-168 HR	-40°C a +125°C
LM1084IS-ADJ	NRND	DDPAK / TO-263	3	TBD	Contattare TI	Contattare TI	-40°C a +125°C
LM1084IS-ADJ/NOPB	Attivo	DDPAK / TO-263	3	Pb-Free (RoHS Esente)	CU SN	Level-3-245°C-168 HR	-40°C a +125°C
LM1084ISX-3.3/NOPB	Attivo	DDPAK / TO-263	3	Pb-Free (RoHS Esente)	CU SN	Level-3-245°C-168 HR	-40°C a +125°C
LM1084ISX-5.0/NOPB	Attivo	DDPAK / TO-263	3	Pb-Free (RoHS Esente)	CU SN	Level-3-245°C-168 HR	-40°C a +125°C
LM1084ISX-ADJ/NOPB	Attivo	DDPAK / TO-263	3	Pb-Free (RoHS Esente)	CU SN	Level-3-245°C-168 HR	-40°C a +125°C
LM1084IT-3.3/NOPB	Attivo	TO-220	3	Verde (RoHS & No Sb/Br)	CU SN	Level-1-NA-UNLIM	-40°C a +125°C
LM1084IT-5.0/NOPB	Attivo	TO-220	3	Verde (RoHS & No Sb/Br)	CU SN	Level-1-NA-UNLIM	-40°C a +125°C
LM1084IT-ADJ/NOPB	Attivo	TO-220	3	Verde (RoHS & No Sb/Br)	CU SN	Level-1-NA-UNLIM	-40°C a +125°C

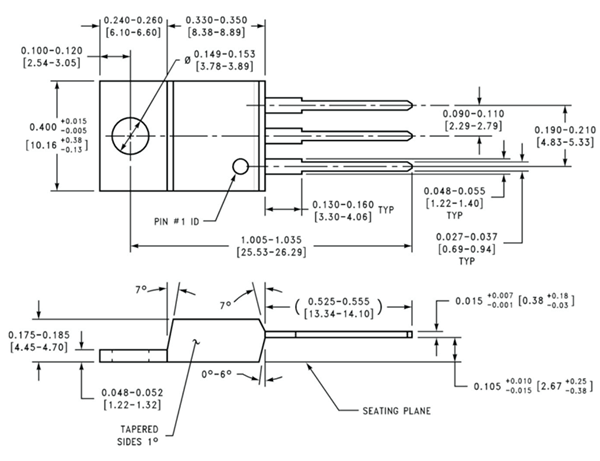

Dimensioni Meccaniche

Produttore

L'azienda Texas Instruments (TI) gestisce più strutture di fabbricazione di semiconduttori e siti di assemblaggio/test che supportano la produzione ad alto volume mantenendo standard di qualità e affidabilità rigorosi. Le capacità di produzione di TI includono la fabbricazione avanzata di wafer, test automatizzati, assemblaggio di pacchetti e supporto a lungo termine per applicazioni industriali, automobilistiche, di comunicazione e di consumo. Grazie a un ampio controllo dei processi, test di affidabilità e gestione della catena di fornitura globale, Texas Instruments è in grado di fornire regolatori di tensione come il LM1084 con prestazioni elettriche costanti, ampi intervalli di temperatura operativa e funzionamento affidabile in sistemi elettronici impegnativi.

Domande Frequenti [FAQ]

1. Quanta potenza può dissipare il LM1084 prima che sia necessario un dissipatore di calore?

Il LM1084 può dissipare potenza significativa, ma il calore aumenta rapidamente man mano che la differenza di tensione tra ingresso e uscita cresce. Un dissipatore di calore è tipicamente necessario quando il regolatore fornisce alta corrente o scende di diversi volt, prevenendo lo spegnimento termico e migliorando l'affidabilità a lungo termine.

2. Cosa succede se la tensione di ingresso è troppo vicina alla tensione di uscita?

Se la tensione di ingresso scende al di sotto della tensione di dropout richiesta, il LM1084 non può più mantenere la regolazione. La tensione di uscita inizierà a diminuire e seguirà la tensione di ingresso, potenzialmente influenzando le prestazioni del circuito.

3. Può essere utilizzato il LM1084 come caricabatterie?

Sì. La versione regolabile può essere configurata per fornire una tensione di carica controllata per certi tipi di batterie. Tuttavia, potrebbe essere necessaria un'elettronica aggiuntiva per un corretto controllo della carica, limitazione della corrente e protezione della batteria.

4. Perché il LM1084 è chiamato regolatore a bassa caduta di tensione?

Un regolatore a bassa caduta di tensione può mantenere un'uscita regolata con una minore differenza di tensione tra ingresso e uscita rispetto ai regolatori lineari convenzionali. Questo aiuta a migliorare l'efficienza e prolunga il tempo di funzionamento della batteria nei dispositivi portatili.

5. Come si confronta il LM1084 con un regolatore a commutazione in termini di efficienza?

Il LM1084 offre un design del circuito più semplice e un rumore elettrico inferiore, ma i regolatori a commutazione sono generalmente più efficienti nel convertire grandi differenze di tensione. Il LM1084 è spesso preferito quando la semplicità e il rumore ridotto sono più importanti dell'efficienza massima.

6. Possono essere utilizzati più regolatori LM1084 nello stesso sistema?

Sì. Molti sistemi di alimentazione utilizzano più regolatori LM1084 per generare diversi livelli di tensione come 5V, 3.3V e altre tensioni personalizzate. Ogni regolatore dovrebbe avere un adeguato filtraggio e gestione termica.

7. Quali fattori determinano la corrente di uscita massima del LM1084?

La corrente di uscita effettiva dipende dalla tensione di ingresso, dalla tensione di uscita, dalla temperatura ambiente, dal layout del PCB e dalle prestazioni del dissipatore di calore. Anche se è valutato per un massimo di 5A, limitazioni termiche potrebbero ridurre la corrente utilizzabile in alcuni progetti.
