Un convertitore di livello logico o traslatore di livello logico è un piccolo circuito o modulo che consente ai dispositivi elettronici con diverse tensioni di segnale di comunicare correttamente.Viene comunemente utilizzato quando una scheda da 5 V, come Arduino Uno, deve connettersi con un dispositivo da 3,3 V come un ESP32, un sensore o un display.
I dispositivi digitali leggono i segnali come ALTI o BASSI in base alla tensione.I livelli logici comuni includono 1,8 V, 3,3 V e 5 V.Se un dispositivo invia una tensione troppo elevata, potrebbe danneggiare il chip ricevente.Se la tensione è troppo bassa, il segnale potrebbe non essere rilevato correttamente.In alcuni casi, un segnale da 3,3 V può ancora essere letto da un ingresso da 5 V, ma ciò dipende dalla soglia di ingresso del chip, quindi è sempre opportuno controllare la scheda tecnica.

Un convertitore di livello logico basato su MOSFET utilizza resistori pull-up e un MOSFET per spostare i segnali tra i lati a bassa e alta tensione.Ciascun lato è portato alla propria tensione di alimentazione, ad esempio 3,3 V sul lato basso e 5 V sul lato alto.
Quando nessuno dei due dispositivi abbassa la linea, entrambi i lati rimangono ALTI ai propri livelli di tensione.Quando uno dei due lati abbassa il segnale, il MOSFET conduce e abbassa anche l'altro lato.Ciò consente la comunicazione bidirezionale mantenendo ciascun dispositivo entro il suo intervallo di tensione sicuro.
I convertitori di livello logico sono comunemente divisi in tipi bidirezionali e unidirezionali.I convertitori bidirezionali consentono ai segnali di viaggiare automaticamente in entrambe le direzioni, rendendoli ideali per protocolli di comunicazione open-drain come I2C.I convertitori unidirezionali trasferiscono i segnali solo in una direzione, ad esempio convertendo un segnale di uscita da 5 V in un segnale di ingresso da 3,3 V.Questi sono comunemente usati per linee di comunicazione a direzione fissa come segnali di trasmissione UART, uscite GPIO e semplici interfacce di controllo digitale.
I traslatori di livello basati su MOSFET utilizzano transistor e resistori pull-up per tradurre i segnali tra diversi livelli di tensione.Sono popolari perché sono economici, semplici e supportano il funzionamento bidirezionale automatico per autobus a drain aperto come I2C.Questo design è ampiamente utilizzato nei progetti Arduino, nei sistemi ESP32, nelle schede Raspberry Pi e nelle interfacce dei sensori.Tuttavia, i convertitori basati su MOSFET potrebbero non funzionare in modo affidabile per comunicazioni ad altissima velocità o interfacce push-pull come SPI ad alta velocità.
I trasduttori di livello logico basati su IC utilizzano circuiti integrati dedicati progettati specificatamente per la traslazione della tensione.Questi dispositivi solitamente forniscono velocità di commutazione più elevate, migliore integrità del segnale e maggiore affidabilità per interfacce ad alta velocità come SPI, schede SD e bus di comunicazione paralleli.Esempi comuni includono i chip delle serie TXS0108E, TXB0108 e 74LVC.Diversi circuiti integrati traduttori sono ottimizzati per diversi tipi di segnale, quindi la selezione del dispositivo corretto dipende dal protocollo di comunicazione e dal comportamento del segnale.
Lo spostamento di livello del partitore resistivo passivo utilizza due resistori per ridurre un segnale di tensione più elevato a un livello di tensione inferiore.Questo metodo è semplice ed economico, il che lo rende utile per segnali unidirezionali di base come la conversione di un'uscita da 5 V in un ingresso da 3,3 V.Tuttavia, i partitori resistivi funzionano solo in una direzione e non sono adatti per la comunicazione bidirezionale.Possono anche ridurre la qualità del segnale a velocità più elevate perché la resistenza e la capacità possono rallentare le transizioni del segnale.
I traduttori di direzione automatica rilevano automaticamente la direzione del flusso di dati e regolano la traslazione del segnale senza segnali di controllo aggiuntivi.Semplificano il cablaggio e sono convenienti per molte applicazioni.I traduttori controllati dalla direzione richiedono un pin di controllo dedicato per impostare manualmente la direzione del segnale.Sebbene richiedano una maggiore configurazione, spesso forniscono una migliore stabilità e prestazioni più affidabili per i sistemi di comunicazione ad alta velocità in cui il rilevamento automatico della direzione può diventare instabile.
I2C funziona bene con i convertitori di livello bidirezionali basati su MOSFET poiché utilizza linee a drain aperto con resistori pull-up.Ciò è utile quando si collega un Arduino da 5 V a sensori da 3,3 V, display OLED, moduli RTC o dispositivi ESP32.Tuttavia, il valore della resistenza pull-up, la lunghezza del cavo e la velocità del bus possono influire sull'affidabilità.
SPI è più veloce di I2C e utilizza segnali push-pull, quindi i semplici traslatori di livello MOSFET potrebbero non funzionare bene ad alta velocità.Per i dispositivi SPI come schede SD, display TFT e memoria flash, in genere è migliore un traduttore o un buffer più veloce basato su IC.Uno spostamento di livello inadeguato può causare errori di dati, output del display instabile o errori di comunicazione con la scheda SD.
UART è solitamente più facile da spostare a livello perché le linee TX e RX hanno direzioni fisse.Un partitore resistivo può funzionare per ridurre 5 V TX a 3,3 V RX, mentre un traduttore logico adeguato è più sicuro per un uso affidabile a lungo termine.Questo è comune quando si collegano adattatori da USB a seriale, schede ESP32, pin UART Raspberry Pi e moduli GPS.
I segnali PWM necessitano di transizioni di tensione pulite, soprattutto nei driver dei motori, nei dimmer LED e nei gate driver MOSFET.Il PWM a bassa frequenza può funzionare con circuiti semplici, ma il PWM ad alta frequenza richiede traduttori o buffer più veloci.Un cambio di livello debole o lento può causare una commutazione inadeguata, surriscaldamento o un controllo instabile.
I segnali One-Wire e GPIO possono anche richiedere uno spostamento di livello quando i dispositivi utilizzano tensioni diverse.I segnali GPIO lenti possono spesso utilizzare semplici divisori resistivi o circuiti transistor, ma i segnali sensibili al timing necessitano di traduttori migliori.La scelta giusta dipende dal livello di tensione, dalla velocità del segnale, dalla direzione e dalla sensibilità al rumore.

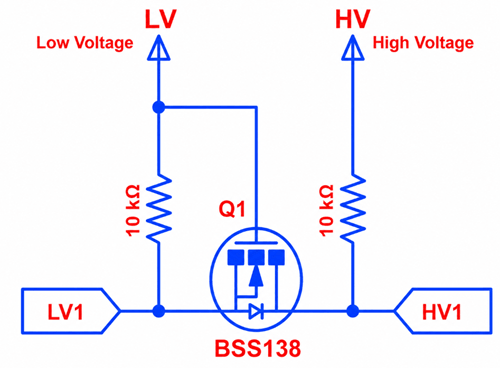

Nel circuito, il lato LV si collega al dispositivo a bassa tensione, mentre il lato HV si collega al dispositivo ad alta tensione.I resistori pull-up mantengono entrambe le linee del segnale ALTE e il MOSFET BSS138 sposta automaticamente il segnale tra entrambi i lati.Quando uno dei due lati porta il segnale BASSO, il MOSFET lascia che l'altro lato segua BASSO in modo sicuro.Ciò consente la comunicazione bidirezionale proteggendo al tempo stesso il dispositivo a bassa tensione da una tensione più elevata.

Il TXS0108E è un convertitore di livello logico bidirezionale in CI a 8 bit utilizzato per collegare dispositivi che funzionano a tensioni diverse, come sistemi a 3,3 V e 5 V.Traduce automaticamente i segnali tra entrambi i livelli di tensione senza richiedere un pin di controllo della direzione.Nel diagramma, il lato sinistro funziona a 3,3 V, mentre il lato destro funziona a 5 V.Il TXS0108E trasferisce in modo sicuro i dati tra entrambi i sistemi attraverso i canali A1–A8 e B1–B8.Viene comunemente utilizzato per GPIO, UART, I2C e alcune applicazioni SPI nei progetti Arduino, ESP32 e Raspberry Pi. Il TXS0108E è facile da usare e supporta la comunicazione bidirezionale automatica, ma potrebbe diventare instabile con forti resistori pull-up o carichi capacitivi pesanti.

Progettato per la traduzione del segnale digitale ad alta velocità tra diversi sistemi di tensione, come dispositivi da 3,3 V e 5 V.Rileva automaticamente la direzione del segnale, quindi non è necessario alcun pin di controllo manuale della direzione.Nello schema sopra, il TXB0108 collega un sistema da 3,3 V sul lato sinistro a un sistema da 5 V sul lato destro attraverso i canali A1–A8 e B1–B8.Viene comunemente utilizzato per GPIO, UART e alcune applicazioni SPI in cui sono importanti la commutazione rapida e una buona integrità del segnale.Il TXB0108 funziona bene con segnali digitali push-pull, ma generalmente non è consigliato per comunicazioni I2C, forti resistori pull-up o linee di segnale fortemente caricate.

Comunemente utilizzato per la traduzione del livello logico ad alta velocità e il buffering digitale.Utilizza un pin di controllo DIR (Direzione) per impostare manualmente la direzione del segnale tra i pin del lato A e del lato B. Nel diagramma, l'IC trasferisce i segnali digitali tra più canali fornendo al contempo una comunicazione stabile e veloce.Viene comunemente utilizzato per interfacce SPI, schede SD, display, espansione GPIO e bus paralleli dove è importante una forte capacità di pilotaggio del segnale.
A differenza dei traduttori di direzione automatica, il 74LCX245 fornisce prestazioni più affidabili per segnali push-pull ad alta velocità, ma richiede il controllo manuale della direzione.

È ottimizzato specificamente per la comunicazione I2C e SMBus.Nel diagramma, PCA9306 traduce in modo sicuro le linee SCL e SDA tra due domini di tensione utilizzando resistori di pull-up e tensioni di riferimento (VREF1 e VREF2).Supporta la comunicazione bidirezionale automatica senza richiedere un pin di controllo della direzione.Il PCA9306 è comunemente utilizzato in ESP32, Raspberry Pi, sensori, EEPROM, moduli RTC e altri dispositivi I2C perché fornisce una conversione di tensione stabile e affidabile per i bus di comunicazione a drain aperto.
Un convertitore di livello logico supporta la comunicazione sicura tra dispositivi che funzionano a tensioni diverse, mentre un partitore di tensione riduce solo la tensione utilizzando resistori.I convertitori di livello logico possono supportare la comunicazione bidirezionale e una migliore integrità del segnale, soprattutto per protocolli come I2C.I divisori di tensione sono più semplici ed economici ma di solito funzionano solo per segnali unidirezionali a bassa velocità come le linee RX UART di base.
I convertitori di livello logico sono progettati specificamente per la traslazione della tensione tra diversi livelli logici, mentre i circuiti integrati buffer rafforzano o isolano principalmente i segnali digitali.I circuiti integrati buffer sono spesso più veloci e migliori per la comunicazione SPI o parallela ad alta velocità, ma molti richiedono il controllo manuale della direzione.I convertitori di livello logico sono generalmente più facili da usare per sistemi a tensione mista e comunicazione bidirezionale.
I convertitori di livello logico traducono direttamente le tensioni del segnale tra circuiti che condividono la stessa terra, mentre i fotoaccoppiatori forniscono l'isolamento elettrico tra due sistemi utilizzando il trasferimento del segnale basato sulla luce.Gli optoaccoppiatori sono comunemente utilizzati per il controllo industriale e l'isolamento acustico, ma sono più lenti e complessi.I convertitori di livello logico sono più veloci e più adatti alle interfacce di comunicazione integrate standard.
Una connessione diretta collega due dispositivi senza traslazione di tensione, che può funzionare solo se entrambi i dispositivi utilizzano livelli logici compatibili.I convertitori di livello logico proteggono in modo sicuro i dispositivi a bassa tensione dai segnali ad alta tensione e migliorano l'affidabilità della comunicazione.I collegamenti diretti tra sistemi di tensione non corrispondenti possono causare un funzionamento instabile o danni permanenti ai componenti sensibili.
• Comunicazione Arduino ed ESP32
• Interfacce sensore Raspberry Pi
• Traslazione della tensione del bus I2C
• Comunicazione del dispositivo SPI
• Comunicazione seriale UART
• Moduli display OLED e LCD
• Moduli scheda SD
• Moduli EEPROM e RTC
• Traduzione del segnale GPIO
• Interfacce driver motore
• IoT e sistemi embedded
• Interfacce FPGA e microcontrollore, ecc.
Scegliere un convertitore di livello logico non significa solo abbinare dispositivi da 5 V e 3,3 V.Anche la direzione del segnale, la velocità di comunicazione e il tipo di protocollo sono importanti.Ad esempio, i traslatori di livello basati su MOSFET sono generalmente adatti per linee I2C e bidirezionali a bassa velocità, mentre i traduttori basati su IC come TXS0108E, TXB0108, 74LCX245 e PCA9306 sono migliori per usi specifici come GPIO, SPI o traduzione I2C dedicata.Prima di aggiungerne uno a un circuito, controlla i livelli di tensione, le soglie di ingresso, il tipo di bus e i limiti della scheda tecnica per assicurarti che la connessione sia sicura e affidabile.
Una connessione diretta può esporre il dispositivo da 3,3 V a tensioni superiori al limite operativo sicuro.Molti chip moderni, come i pin GPIO ESP32 e Raspberry Pi, non tollerano i 5 V.Anche se il circuito sembra funzionare temporaneamente, l'esposizione a lungo termine può danneggiare i pin di ingresso o causare una comunicazione instabile.
I traslatori di livello basati su MOSFET funzionano bene con I2C perché I2C utilizza la comunicazione a drain aperto con resistori pull-up.Il MOSFET consente automaticamente ai segnali di viaggiare in sicurezza in entrambe le direzioni senza richiedere un pin di controllo della direzione, rendendo la progettazione semplice e affidabile per le linee SDA e SCL.
I segnali SPI ad alta velocità richiedono tempi di salita e discesa rapidi.Semplici traslatori di livello basati su MOSFET possono introdurre ritardo, transizioni di segnale più lente e distorsione della forma d'onda.A velocità di clock più elevate, ciò potrebbe causare dati danneggiati, display instabili o errori di comunicazione con la scheda SD.
Il TXS0108E è progettato per la comunicazione bidirezionale automatica e funziona meglio con protocolli come I2C e GPIO.Il TXB0108 è ottimizzato per segnali push-pull ad alta velocità come GPIO e alcune interfacce SPI.Tuttavia, il TXB0108 non è generalmente consigliato per circuiti I2C o con resistori pull-up potenti.
I resistori pull-up mantengono le linee del segnale in uno stato ALTO predefinito quando nessun dispositivo sta pilotando attivamente la linea BASSO.Aiutano a stabilizzare la comunicazione e consentono al MOSFET di spostare correttamente i livelli di tensione tra i lati a bassa e alta tensione.
Un partitore resistivo è spesso sufficiente per semplici segnali unidirezionali a bassa velocità, come la riduzione di un segnale TX UART da 5 V a un ingresso RX da 3,3 V.Tuttavia, non è adatto per la comunicazione bidirezionale, il trasferimento dati ad alta velocità o protocolli sensibili come I2C.
L'utilizzo del convertitore sbagliato può causare errori di comunicazione, funzionamento instabile, dati danneggiati, rilevamento di dispositivi non riusciti, distorsione del segnale o persino danni permanenti ai componenti a bassa tensione.Il convertitore corretto dipende dal livello di tensione, dal tipo di protocollo, dalla velocità e dalla direzione del segnale.
