Fondamenti, struttura e caratteristiche operative del MOSFET

I MOSFET sono uno dei componenti più importanti nei moderni circuiti elettronici.Vengono utilizzati per controllare la corrente, accendere e spegnere i carichi, amplificare i segnali e migliorare l'efficienza energetica in molti dispositivi.Questo articolo discuterà il principio di funzionamento di base, la struttura interna, i tipi, le caratteristiche operative, gli usi comuni, i parametri importanti e le tecnologie MOSFET avanzate.

Catalogo

Fondamenti del MOSFET

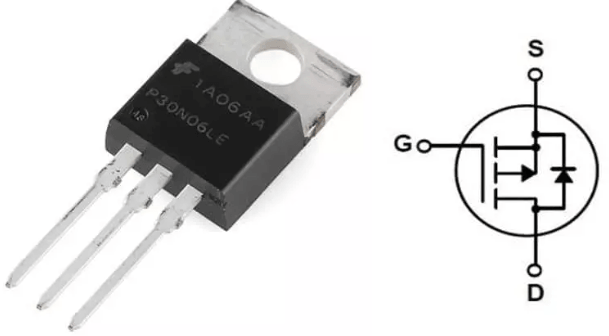

Un MOSFET (transistor a effetto di campo a semiconduttore di metallo) è un dispositivo a semiconduttore utilizzato principalmente per la commutazione e l'amplificazione di segnali elettronici.Controlla il flusso di corrente utilizzando la tensione applicata al terminale di gate invece di fare affidamento sulla corrente di ingresso continua come un transistor bipolare.

Principio di funzionamento di base di un MOSFET

Un MOSFET funziona controllando il flusso di corrente tra i terminali di drain e source utilizzando la tensione applicata al terminale di gate.Nell'immagine, la struttura del MOSFET contiene un elettrodo di gate separato dal materiale semiconduttore da un sottile strato isolante di ossido di metallo (SiO₂).Grazie a questo isolamento, durante il funzionamento è necessaria pochissima corrente di gate.

Quando una tensione gate-to-source (VGS) positiva viene applicata in un MOSFET a canale N, si forma un campo elettrico sotto lo strato di ossido di gate.Questo campo elettrico attrae gli elettroni e crea un canale conduttivo di tipo N tra le regioni di source e drain, come mostrato nel diagramma.Una volta formato il canale, la corrente (ID) può fluire dal drain alla sorgente quando è presente la tensione di drain (VDS).

Se la tensione di gate viene rimossa o scende al di sotto della tensione di soglia, il canale conduttivo scompare e il flusso di corrente si interrompe.Questo funzionamento controllato in tensione consente ai MOSFET di commutare i circuiti elettronici in modo molto rapido ed efficiente.

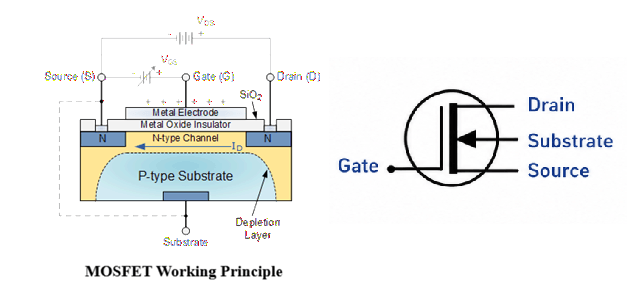

L'immagine mostra anche il simbolo del MOSFET sul lato destro, che rappresenta lo stesso dispositivo negli schemi elettrici.Il gate controlla internamente il canale mentre i terminali di drain e source trasportano la corrente di carico principale.Poiché i MOSFET richiedono una bassa potenza in ingresso e supportano la commutazione ad alta velocità, sono ampiamente utilizzati nei circuiti SMPS, nei driver dei motori, negli inverter, nei sistemi di batterie e nei moderni dispositivi elettronici digitali.

Struttura interna di un MOSFET

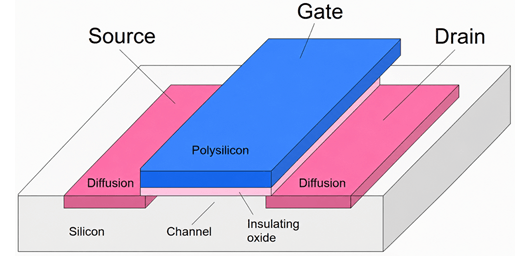

La struttura interna di un MOSFET è costituita da diversi strati di semiconduttori che lavorano insieme per controllare il flusso di corrente.Come mostrato nell'immagine, il dispositivo comprende principalmente source, drain, gate, regione del canale, strato di ossido isolante e substrato di silicio.

Le regioni di source e drain sono realizzate utilizzando materiale semiconduttore drogato, mentre il gate è posto sopra l'area del canale e separato da un sottile strato di ossido isolante.Questo isolamento in ossido impedisce il contatto elettrico diretto tra il gate e il semiconduttore, consentendo al MOSFET di funzionare utilizzando un campo elettrico anziché la corrente di gate diretta.

Quando viene applicata tensione al gate, la regione del canale sotto lo strato di ossido diventa conduttiva, creando un percorso per il flusso di corrente tra source e drain.Questa struttura a gate isolato è uno dei motivi principali per cui i MOSFET forniscono un'elevata impedenza di ingresso, un'elevata velocità di commutazione e un efficiente controllo della potenza nei circuiti elettronici.

Tipi di MOSFET

I MOSFET possono essere classificati in due modi principali: per tipo di canale e per modalità operativa.Come mostrato nell'immagine, queste classificazioni aiutano a descrivere come il MOSFET conduce la corrente e come si comporta quando viene applicata la tensione di gate.

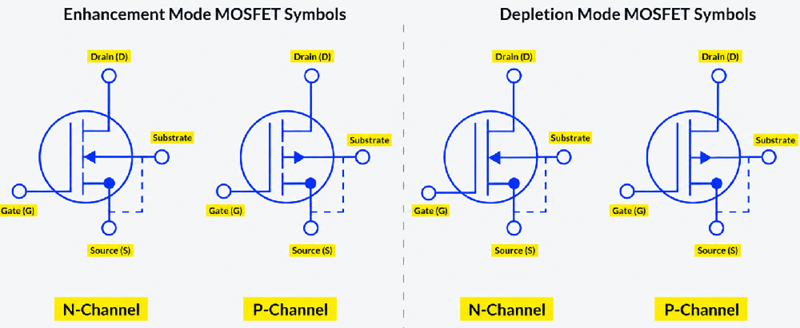

Classificazione MOSFET per tipo di canale

MOSFET a canale N

Un MOSFET a canale N utilizza gli elettroni come portatori di carica primari, consentendogli di fornire una velocità di commutazione più rapida e una resistenza di conduzione inferiore.È il tipo MOSFET più utilizzato nell'elettronica di potenza, nei circuiti di commutazione, nei driver dei motori e nei convertitori CC-CC grazie alla sua maggiore efficienza e capacità di gestione della corrente.

Nel simbolo, la direzione della freccia punta verso l'esterno dalla regione del canale, identificandolo come un dispositivo a canale N.

MOSFET a canale P

Un MOSFET a canale P utilizza i fori come portatori di carica principali ed è comunemente utilizzato per applicazioni di commutazione high-side.Si accende quando la tensione del gate diventa inferiore alla tensione della sorgente.Sebbene sia più semplice da utilizzare in alcuni circuiti high-side, in genere presenta una resistenza ON più elevata e un'efficienza inferiore rispetto a un MOSFET a canale N equivalente.

Nel simbolo, la freccia punta verso l'interno verso la regione del canale, identificandola come un dispositivo con canale P.

Classificazione MOSFET in base alla modalità operativa

MOSFET in modalità miglioramento

Un MOSFET in modalità potenziamento è normalmente SPENTO quando non viene applicata alcuna tensione di gate.Un canale conduttivo si forma solo dopo che la tensione gate-source supera la tensione di soglia.Questo è il tipo MOSFET più comune utilizzato nell'elettronica moderna perché fornisce una commutazione efficiente e un basso consumo energetico in standby.

MOSFET in modalità esaurimento

Un MOSFET in modalità di esaurimento è normalmente ON quando la tensione di gate è zero.L'applicazione della tensione di gate riduce la conduttività del canale e può eventualmente interrompere il flusso di corrente.Questi MOSFET sono meno comuni e vengono utilizzati principalmente in circuiti analogici, circuiti di regolazione della corrente e applicazioni elettroniche specializzate.

Caratteristiche operative del MOSFET

Curva caratteristica del MOSFET

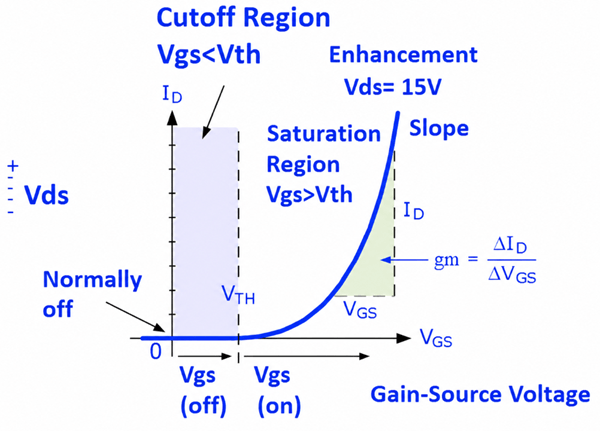

La curva caratteristica di un MOSFET mostra come cambia la corrente di drain all'aumentare della tensione gate-source.Questa curva aiuta a spiegare come il MOSFET passa da una condizione OFF a uno stato di conduzione attiva.In un MOSFET di tipo potenziato, il dispositivo rimane SPENTO quando la tensione di gate è inferiore alla tensione di soglia perché non c'è abbastanza campo elettrico per creare un canale conduttivo tra i terminali di drain e source.

Quando la tensione gate-source aumenta oltre il livello di soglia, all'interno del MOSFET inizia a formarsi un canale conduttivo.Ciò consente alla corrente di fluire dallo scarico alla sorgente, provocando un rapido aumento della corrente di scarico.La curva inizialmente aumenta lentamente e poi diventa più ripida man mano che la tensione di gate continua ad aumentare, mostrando una conduzione del canale più forte.

La pendenza della curva rappresenta la transconduttanza del MOSFET, che descrive l'efficacia con cui la tensione di gate controlla la corrente di drain.Una pendenza più ripida significa che una piccola variazione nella tensione di gate può produrre una variazione maggiore nella corrente di drain.A causa di questo comportamento controllato dalla tensione, i MOSFET sono ampiamente utilizzati nei circuiti di commutazione, negli amplificatori, negli alimentatori e nei sistemi di controllo dei motori.

Il grafico illustra anche diverse regioni operative come la regione di interruzione, dove il MOSFET è OFF, e la regione di conduzione attiva, dove la corrente aumenta con una tensione di gate più elevata.

Spiegazione delle regioni operative dei MOSFET

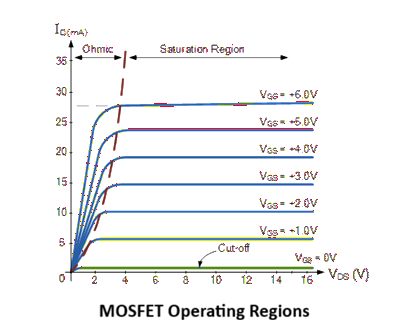

Le curve caratteristiche di uscita di un MOSFET a diverse tensioni gate-source (VGS).Queste curve aiutano a spiegare come si comporta il MOSFET in diverse condizioni operative al variare della tensione drain-to-source (VDS).Il grafico è principalmente suddiviso in tre regioni operative: regione di cutoff, regione ohmica o lineare e regione di saturazione.

Nel regione di esclusione, la tensione di gate è inferiore alla tensione di soglia, quindi non si forma alcun canale conduttivo tra drain e source.Per questo motivo, la corrente di drain (ID) rimane quasi pari a zero e il MOSFET rimane SPENTO.Nel grafico, questa condizione appare vicino alla curva inferiore dove la VGS è molto bassa.

Il regione ohmica , detta anche regione lineare o del triodo, appare sul lato sinistro delle curve dove la VDS è relativamente piccola.In questa regione, il MOSFET si comporta come un resistore controllabile.All’aumentare della VDS, anche la corrente di drain aumenta quasi linearmente.Questa modalità operativa è comunemente utilizzata nei circuiti analogici e nelle applicazioni di commutazione a bassa resistenza.

Il regione di saturazione è mostrato sulla parte più piatta delle curve.Qui il canale MOSFET si stabilizza completamente e la corrente di drain rimane relativamente stabile anche se la VDS continua ad aumentare.La quantità di corrente di drain dipende principalmente dalla tensione di gate applicata.Valori VGS più elevati producono livelli di corrente di drenaggio più elevati, come mostrato dalle curve superiori nel grafico.Questa regione è comunemente utilizzata negli amplificatori e in molte applicazioni di commutazione.

Il grafico dimostra inoltre che l'aumento della tensione di gate rafforza il canale conduttivo, consentendo a più corrente di fluire dal drain alla source.Grazie a queste regioni operative, i MOSFET possono funzionare come efficienti interruttori, amplificatori e dispositivi di controllo della potenza nei moderni sistemi elettronici.

Caratteristiche di commutazione MOSFET

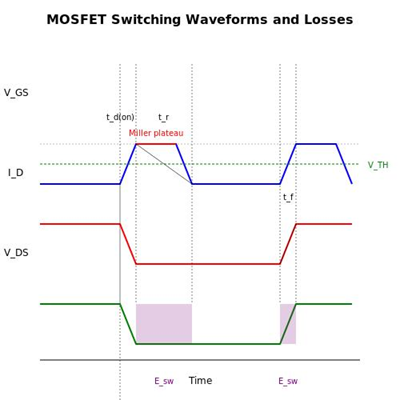

Commutazione delle forme d'onda di un MOSFET durante l'operazione di accensione e spegnimento.Illustra come la tensione gate-to-source (VGS), la corrente di drain (ID) e la tensione drain-to-source (VDS) cambiano nel tempo mentre il MOSFET passa dallo stato OFF a quello ON.

All'inizio del processo di accensione, la tensione di gate inizia ad aumentare man mano che la capacità di gate si carica.Durante il tempo di ritardo all'accensione t_{d (acceso)}, il MOSFET rimane spento perché la tensione di gate non ha ancora raggiunto la tensione di soglia V_TH.Una volta raggiunto il livello di soglia, la corrente di drain inizia a salire e il MOSFET inizia a condurre.

Il grafico mostra anche la regione del plateau di Miller, dove la tensione di gate rimane temporaneamente quasi costante mentre la tensione drain-source diminuisce rapidamente.Durante questa fase, la maggior parte delle azioni di commutazione avviene perché il MOSFET passa da uno stato OFF ad alta resistenza a uno stato ON a bassa resistenza.

Durante l'operazione di spegnimento, la tensione di gate diminuisce man mano che la capacità di gate si scarica.La corrente di drain quindi diminuisce mentre la tensione da drain a source risale al suo livello originale.Il tempo di caduta t_frappresenta la velocità con cui il MOSFET smette di condurre corrente.

Le aree ombreggiate etichettate E_SWrappresentano le perdite di commutazione.Queste perdite si verificano perché tensione e corrente esistono simultaneamente durante le transizioni di commutazione.Velocità di commutazione più elevate aiutano a ridurre queste perdite e a migliorare l'efficienza complessiva nei sistemi elettronici di potenza ad alta frequenza.

Come vengono utilizzati i MOSFET nei circuiti elettronici

MOSFET come interruttore

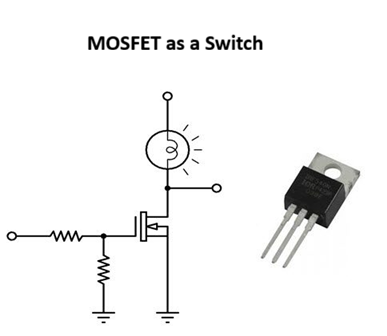

Nella prima immagine, il MOSFET viene utilizzato per accendere e spegnere elettronicamente la lampada.Il terminale di gate riceve un segnale di controllo attraverso il resistore.Quando viene applicata una tensione di gate sufficiente, il MOSFET consente alla corrente di fluire dallo scarico alla sorgente, provocando l'accensione della lampada.Quando la tensione di gate viene rimossa, il flusso di corrente si interrompe e la lampada si spegne.

Questa operazione di commutazione è uno degli usi più comuni dei MOSFET perché fornisce una risposta rapida, una bassa perdita di potenza e un controllo efficiente dei carichi elettrici.

Applicazioni:

• Commutazione LED e lampade

• Circuiti di controllo del motore

• Alimentatori e SMPS

• Commutazione tra Arduino e microcontrollore

• Dispositivi alimentati a batteria

MOSFET come amplificatore

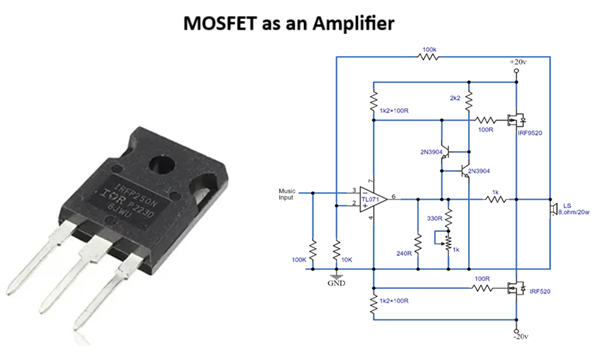

Nella seconda immagine, il MOSFET viene utilizzato in un circuito amplificatore audio.Al gate viene applicato un piccolo segnale di ingresso audio o musicale e il MOSFET aumenta la potenza del segnale per pilotare l'altoparlante.Il circuito utilizza transistor e componenti aggiuntivi per migliorare la qualità del segnale e la potenza in uscita.

I MOSFET sono adatti per i circuiti amplificatori perché hanno un'elevata impedenza di ingresso e possono gestire in modo efficiente grandi correnti di uscita.

Applicazioni:

• Amplificatori audio

• Circuiti RF e di comunicazione

• Sistemi di amplificazione del segnale

• Amplificatori per chitarra

• Home theater e sistemi di altoparlanti

MOSFET come resistore variabile

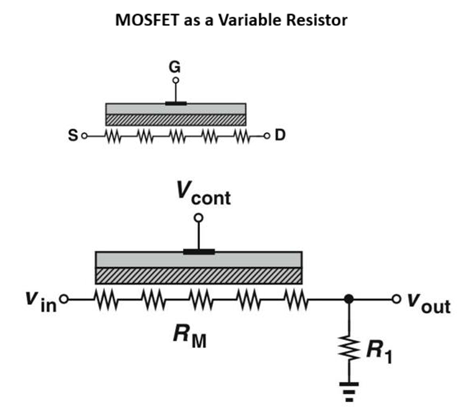

Nella terza immagine, il MOSFET funziona come un resistore controllato in tensione.La resistenza tra drain e source cambia a seconda della tensione di controllo applicata al gate.Al variare della tensione di gate, cambia anche la resistenza del canale, consentendo al MOSFET di regolare il livello del segnale di uscita.

Questa modalità operativa è utile per applicazioni di controllo analogico e regolazione del segnale.

Applicazioni:

• Circuiti di controllo automatico del guadagno

• Controllo del volume audio

• Elaborazione del segnale analogico

• Dimmer elettronici

• Filtri sintonizzabili e circuiti di attenuazione variabile

Importanti parametri MOSFET da considerare

Parametro	Simbolo	Descrizione	Tipico Unità	Importanza
Soglia del cancello Voltaggio	VGS(esimo)	Minimo tensione gate-source necessaria per iniziare a formare un canale conduttivo tra drenaggio e fonte.Il MOSFET inizia ad accendersi a questa tensione.	V	Determina il tensione di controllo minima necessaria per il funzionamento.
Porta d'azionamento Voltaggio	VGS	Tensione effettiva applicato tra i terminali gate e source per accendere completamente il MOSFET. Solitamente superiore a VGS(th).	V	Colpisce prestazioni di commutazione e resistenza del canale.
Drenaggio alla fonte Voltaggio	VDS	Voltaggio massimo il MOSFET può resistere tra i terminali di drain e source quando è spento.	V	Importante per prevenire danni da guasto nei circuiti ad alta tensione.
Scarico continuo Corrente	ID	Massimo corrente continua che il MOSFET può trasportare in sicurezza attraverso il terminale di drain alle condizioni termiche specificate.	A	Determina capacità di movimentazione del carico.
Drenaggio alla fonte ON Resistenza	RDS(acceso)	Interno resistenza tra drain e source quando il MOSFET è completamente acceso.Valori più bassi ridurre la perdita di potenza e il riscaldamento.	mΩ o Ω	Critico per efficienza e prestazione termica.
Carica di cancello	Qg	Elettrico totale carica necessaria per caricare la capacità del gate del MOSFET durante la commutazione.	nC	Colpisce requisiti di velocità di commutazione e gate driver.
Perdite di commutazione	ESW	Energia persa durante le transizioni di accensione e spegnimento quando tensione e corrente si sovrappongono.	µJ o mJ	Importante dentro circuiti di commutazione ad alta frequenza.
Potenza Dissipazione	PD	Massima potenza il MOSFET può dissiparsi in modo sicuro sotto forma di calore senza superare i limiti di temperatura.	W	Determina requisiti di raffreddamento e dissipatore di calore.
Funzionamento sicuro Zona	SOA	Definisce la cassaforte limiti operativi di tensione e corrente del MOSFET in diversi condizioni.	Grafico/Curva	Previene il dispositivo guasto dovuto a sovraccarico o surriscaldamento.
Termico Resistenza	RθJA / RθJC	Resistenza a flusso di calore dalla giunzione MOSFET all'aria ambiente o alla custodia.Valori più bassi migliorare l'efficienza del raffreddamento.	°C/W	Importante per progettazione della gestione termica.
Giunzione massima Temperatura	TJ(massimo)	Interno più alto temperatura del semiconduttore che il MOSFET può tollerare in sicurezza durante il funzionamento.	°C	Oltre questo limite potrebbe danneggiare permanentemente il MOSFET.

MOSFET vs relè meccanico: qual è il migliore?

Parametro	MOSFET	Meccanico Relè
Metodo operativo	Semiconduttore commutazione	Contatto fisico commutazione
Velocità di commutazione	Molto veloce (nanosecondi in microsecondi)	Lento (millisecondi)
Rumore durante Operazione	Silenzioso	Produce suono del clic
A vita	Molto lungo	Limitato da usura dei contatti
Potenza Consumo	Azionamento basso del cancello potere	Bobina più alta potenza richiesta
Isolamento	Niente elettrico isolamento	Fornisce isolamento elettrico
Commutazione Frequenza	Adatto per commutazione ad alta frequenza	Non adatto a funzionamento ad alta frequenza
Dimensioni	Compatto	Più grande
Affidabilità	Alto per commutazione elettronica	I contatti possono usura o arco
Ideale per	Elettronica veloce controllo	Alta tensione commutazione isolata

MOSFET vs BJT vs IGBT: quale scegliere?

Parametro	MOSFET	BJT	IGBT
Tipo di controllo	Controllato dalla tensione	Controllato dalla corrente	Controllato dalla tensione
Velocità di commutazione	Molto veloce	Moderato	Più lento di MOSFET
Efficienza	Alto	Più in basso	Alto in alto tensione
Impedenza di ingresso	Molto alto	Basso	Alto
Gestione della potenza	Da medio ad alto	Medio	Molto alto
Perdita di conduzione	Bassa perdita RDS(attiva).	Più in alto perdita di saturazione	Bassa conduzione perdita ad alta tensione
Miglior voltaggio Gamma	Da basso a medio tensione	Da basso a medio tensione	Da medio a molto alta tensione
Frequenza Capacità	Eccellente per alta frequenza	Moderato	Meglio per il basso commutazione della potenza in frequenza
Termico Stabilità	Bene	Può soffrire fuga termica	Bene
Comune Applicazioni	SMPS, motore controllo, convertitori DC-DC	Amplificatori, circuiti analogici	inverter, veicoli elettrici, azionamenti industriali

Tecnologie MOSFET avanzate

MOSFET da trincea

I MOSFET Trench utilizzano una struttura trench verticale all'interno del silicio per ridurre la resistenza del canale e migliorare il flusso di corrente.Questo design riduce l'RDS (on), migliora l'efficienza e consente una gestione di corrente più elevata in un pacchetto compatto.Rispetto ai MOSFET planari tradizionali, i MOSFET trench offrono prestazioni di commutazione migliori e perdite di conduzione inferiori.

MOSFET a supergiunzione

I MOSFET a super giunzione utilizzano strati semiconduttori alternati di tipo P e di tipo N per migliorare la gestione della tensione e ridurre la resistenza.Questa struttura consente al dispositivo di ottenere basse perdite di conduzione pur mantenendo un'elevata capacità di tensione di rottura.La tecnologia della supergiunzione è ampiamente nota per il miglioramento dell'efficienza nei progetti di commutazione di potenza ad alta tensione.

MOSFET al carburo di silicio (SiC).

I MOSFET al carburo di silicio sono costruiti utilizzando materiale semiconduttore ad ampio gap di banda invece del silicio standard.I MOSFET SiC possono funzionare a tensioni più elevate, temperature più elevate e velocità di commutazione più elevate con perdite di potenza inferiori.Forniscono inoltre prestazioni termiche migliorate e una migliore efficienza nei sistemi di alimentazione esigenti.

MOSFET al nitruro di gallio (GaN).

I MOSFET GaN utilizzano materiale semiconduttore al nitruro di gallio per ottenere velocità di commutazione estremamente elevate e un'elevata densità di potenza.Questi dispositivi hanno una carica di gate inferiore, perdite di commutazione ridotte e dimensioni del contenitore più piccole rispetto ai MOSFET al silicio convenzionali.La tecnologia GaN è nota per consentire progetti di alimentazione compatti e altamente efficienti.

MOSFET a gate schermato

I MOSFET a gate schermato includono una struttura di schermatura aggiuntiva all'interno del dispositivo per ridurre la capacità di drain del gate.Questo design migliora la stabilità di commutazione, riduce il rumore e minimizza i picchi di tensione indesiderati durante il funzionamento ad alta velocità.Migliora inoltre l'efficienza di commutazione nei circuiti ad alta frequenza.

MOSFET a doppio gate

I MOSFET a doppio gate contengono due terminali di gate indipendenti che controllano il canale simultaneamente.Questa struttura fornisce un migliore controllo del guadagno, un migliore isolamento del segnale e una migliore risposta in frequenza.Il secondo gate può essere utilizzato anche per controllare in modo più preciso le caratteristiche dell'amplificazione.

Tecnologia FinFET

La tecnologia FinFET utilizza una struttura di canale tridimensionale a forma di aletta invece di un canale planare piatto.Questo design migliora il controllo del gate sul canale, riduce la corrente di dispersione e migliora l'efficienza dei transistor con processi di semiconduttori di dimensioni molto ridotte.Le strutture FinFET sono ampiamente utilizzate nei circuiti integrati avanzati per migliorare prestazioni e ridurre il consumo energetico.

Conclusione

Comprendere i tipi di MOSFET, le regioni operative, il comportamento di commutazione e i parametri chiave come tensione di soglia del gate, RDS(on), corrente di drain e resistenza termica è importante per scegliere il dispositivo giusto.Le tecnologie più recenti come i design trench, supergiunzione, SiC, GaN, gate schermato e FinFET continuano a migliorare le prestazioni, ma i MOSFET rimangono essenziali sia nei circuiti elettronici a bassa che ad alta potenza.

Domande frequenti [FAQ]

1. Perché i MOSFET sono preferiti ai BJT nei moderni circuiti di commutazione?

I MOSFET sono preferiti perché sono dispositivi controllati in tensione che richiedono pochissima corrente di gate per funzionare.Inoltre commutano molto più velocemente, generano perdite di commutazione inferiori e forniscono una maggiore efficienza nei circuiti ad alta frequenza.A differenza dei BJT, i MOSFET hanno un'elevata impedenza di ingresso e una migliore stabilità termica, che li rendono più adatti per SMPS, driver di motori e sistemi di conversione di potenza.

2. In che modo la tensione di gate controlla il flusso di corrente all'interno di un MOSFET?

La tensione di gate crea un campo elettrico sotto lo strato di ossido all'interno del MOSFET.Quando la tensione gate-source supera la tensione di soglia, si forma un canale conduttivo tra i terminali drain e source.Questo canale consente il flusso di corrente.Se la tensione di gate scende al di sotto del livello di soglia, il canale scompare e il flusso di corrente si interrompe.

3. Cosa succede durante la regione del plateau di Miller nella commutazione del MOSFET?

Durante la regione del plateau di Miller, la tensione di gate smette temporaneamente di aumentare mentre la tensione drain-source diminuisce rapidamente.Questa fase rappresenta la transizione di commutazione principale in cui il MOSFET passa dallo stato OFF allo stato ON.Gran parte della perdita di commutazione si verifica durante questo periodo perché sia ​​la tensione che la corrente esistono simultaneamente.

4. In che modo un MOSFET funziona in modo diverso nelle regioni di taglio, lineare e di saturazione?

Nella regione di taglio, il MOSFET rimane spento perché la tensione di gate è inferiore alla tensione di soglia.Nella regione lineare o ohmica, il MOSFET si comporta come un resistore controllabile e la corrente cambia con la tensione di drain.Nella regione di saturazione, la corrente di drain viene controllata principalmente dalla tensione di gate e rimane relativamente stabile anche se la tensione di drain aumenta ulteriormente.

5. Perché le perdite di commutazione sono importanti nei circuiti MOSFET ad alta frequenza?

Le perdite di commutazione si verificano durante le transizioni di accensione e spegnimento quando sono presenti contemporaneamente corrente e tensione.Nei circuiti ad alta frequenza, questi eventi di commutazione si verificano ripetutamente, causando accumulo di calore e riduzione dell'efficienza.I MOSFET a commutazione più rapida aiutano a ridurre al minimo queste perdite e a migliorare le prestazioni complessive del circuito.

6. Quali vantaggi offrono le tecnologie MOSFET SiC e GaN rispetto ai tradizionali MOSFET al silicio?

I MOSFET SiC e GaN forniscono velocità di commutazione più elevate, minore perdita di potenza e capacità di temperatura più elevata rispetto ai tradizionali MOSFET al silicio.Migliorano inoltre l'efficienza nei sistemi ad alta tensione e ad alta frequenza.Questi materiali semiconduttori avanzati consentono sistemi di raffreddamento più piccoli e progetti di alimentazione più compatti.

7. Perché i MOSFET richiedono un'adeguata gestione termica nell'elettronica di potenza?

I MOSFET generano calore a causa delle perdite di conduzione e di commutazione durante il funzionamento.Se la temperatura di giunzione diventa troppo elevata, il dispositivo potrebbe diventare instabile o danneggiato in modo permanente.Dissipatori di calore, metodi di raffreddamento e bassa resistenza termica adeguati sono importanti per mantenere l'affidabilità e prolungare la durata del MOSFET.
