Regolatori di carica solare PWM vs MPPT: qual è il migliore?

Un regolatore di carica solare è un dispositivo importante utilizzato tra i pannelli solari e le batterie.Il suo compito principale è controllare il modo in cui l'energia fluisce nella batteria in modo che la batteria si carichi in modo sicuro e non venga sovraccaricata, surriscaldata o danneggiata.Senza un regolatore di carica, un pannello solare potrebbe inviare una tensione instabile alla batteria, riducendone la durata o causando problemi al sistema.Quando si sceglie un regolatore di carica solare, due opzioni comuni sono PWM e MPPT.Questo articolo spiega come funzionano i regolatori di carica solare PWM e MPPT, come si confrontano nelle applicazioni reali e quale è il migliore per le diverse dimensioni ed esigenze dei sistemi solari.

Catalogo

Regolatore di carica solare MPPT

Un regolatore di carica solare MPPT (Maximum Power Point Tracking) è un controller avanzato che massimizza la potenza trasferita dai pannelli solari alle batterie.Utilizza un convertitore DC-DC per ottimizzare la resa del pannello solare e convertire la tensione in eccesso in corrente di carica aggiuntiva, con conseguente maggiore efficienza e ricarica più rapida della batteria.

Regolatore di carica solare PWM

Un regolatore di carica solare PWM (Pulse width modulation) è un regolatore di carica solare di base che controlla la carica della batteria regolando la connessione tra il pannello solare e la batteria.Adatta direttamente la tensione del pannello solare alla tensione della batteria, rendendola più semplice ed economica ma meno efficiente della tecnologia MPPT.

Come funzionano i regolatori di carica solare MPPT e PWM?

Come funzionano i regolatori di carica solare MPPT

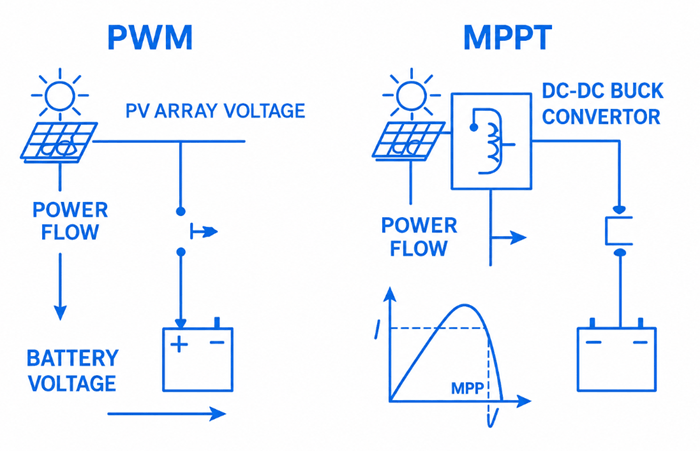

L'immagine mostra la principale differenza di funzionamento tra i regolatori di carica solare PWM e MPPT.Sul lato MPPT, il controller include un convertitore buck DC-DC e traccia continuamente il punto di massima potenza del pannello solare (MPP), che è il punto in cui il pannello può generare la massima potenza possibile.

A differenza dei controller PWM, i controller MPPT non forzano la tensione del pannello solare a corrispondere direttamente alla tensione della batteria.Invece, il controller converte in modo intelligente la tensione solare in eccesso in corrente di carica aggiuntiva.Ciò consente alla batteria di ricevere più energia utilizzabile dallo stesso pannello solare.

Ad esempio, un pannello solare può produrre 36 V mentre carica un sistema di batterie da 12 V.Invece di sprecare la tensione extra, il controller MPPT la converte in una corrente di carica più elevata utilizzando il convertitore CC-CC interno.Grazie a questo processo di conversione della tensione, i sistemi MPPT possono caricare le batterie più velocemente e raccogliere più energia solare rispetto ai sistemi PWM.

Come mostrato nell'immagine, i controller MPPT tracciano anche la curva di potenza del pannello solare per individuare il punto di massima potenza.Il controller regola automaticamente il proprio funzionamento durante il giorno in base al cambiamento dell'intensità della luce solare, della temperatura e delle condizioni meteorologiche.Questo tracciamento dinamico aiuta a mantenere un'elevata efficienza di ricarica anche in caso di tempo nuvoloso, luce solare mattutina o temperature fredde.

Rispetto alla tecnologia PWM, i controller MPPT sono più avanzati, più efficienti e più adatti agli utenti che desiderano la massima produzione di energia solare e prestazioni di ricarica della batteria più rapide.

Come funzionano i regolatori di carica solare PWM

I regolatori di carica solare PWM funzionano in modo diverso dai sistemi MPPT.In un controller PWM, il pannello solare è collegato più direttamente alla batteria, facendo sì che la tensione del pannello funzioni vicino alla tensione della batteria invece che al vero punto di massima potenza del pannello.

PWM sta per Pulse Larghezza Modulazione, che si riferisce al controller che accende e spegne rapidamente la connessione di ricarica per regolare la carica della batteria in modo sicuro.Durante la carica, il controller regola l'ampiezza dell'impulso per controllare la corrente di carica media erogata alla batteria evitando il sovraccarico.

Come mostrato nello schema, i controller PWM non contengono un convertitore DC-DC come i sistemi MPPT.Per questo motivo la tensione in eccesso del pannello solare non può essere convertita in corrente di carica aggiuntiva.Ad esempio, se un pannello solare da 18 V carica una batteria da 12 V, parte della tensione disponibile viene effettivamente inutilizzata.Questo è il motivo per cui i sistemi PWM generalmente producono un’efficienza di carica inferiore rispetto ai sistemi MPPT.

I controller PWM funzionano meglio quando la tensione del pannello solare corrisponde strettamente alla tensione della batteria.Nei piccoli sistemi solari, questo metodo di ricarica più semplice può comunque garantire un funzionamento stabile e affidabile.Molti kit solari portatili, piccoli sistemi per camper, sistemi di illuminazione da giardino e configurazioni di base off-grid utilizzano controller PWM perché sono convenienti, facili da installare e hanno un design interno più semplice.

Sebbene i controller PWM siano nel complesso meno efficienti, rimangono un’opzione pratica per gli utenti con sistemi solari più piccoli e budget limitati.Tuttavia, rispetto all’MPPT, i sistemi PWM solitamente raccolgono meno energia solare, soprattutto durante la stagione fredda, in condizioni di scarsa illuminazione o quando si utilizzano pannelli solari ad alta tensione.

Confronto delle prestazioni di ricarica della batteria

I controller MPPT solitamente caricano le batterie più velocemente perché possono fornire più corrente di carica utilizzabile dalla stessa configurazione del pannello solare.Ciò è particolarmente evidente quando la luce solare cambia durante il giorno o quando la tensione del pannello solare è superiore alla tensione della batteria.I controller PWM possono comunque caricare le batterie in modo sicuro, ma la loro velocità di ricarica è solitamente inferiore perché non possono utilizzare completamente la tensione aggiuntiva del pannello.

Per la compatibilità del tipo di batteria, sia i controller PWM che MPPT possono funzionare con batterie al piombo, AGM, gel e litio purché il controller supporti il ​​profilo di carica corretto.Tuttavia, i controller MPPT sono spesso la scelta migliore per i sistemi di batterie al litio perché solitamente offrono impostazioni di ricarica più regolabili, un migliore monitoraggio e una maggiore efficienza di ricarica.I controller PWM sono più adatti per configurazioni semplici di batterie al piombo-acido o AGM in cui le dimensioni del sistema sono ridotte e la richiesta di ricarica non è elevata.

In condizioni reali, MPPT funziona meglio quando la luce solare è debole, le temperature sono basse o il pannello solare produce più tensione di quella necessaria alla batteria.Il PWM è accettabile per i sistemi di piccole dimensioni, ma l'MPPT fornisce prestazioni di ricarica più costanti per gli utenti che desiderano un recupero più rapido, una migliore raccolta di energia e un migliore utilizzo della batteria durante il giorno.

Differenze di compatibilità dei pannelli solari

I controller PWM necessitano che la tensione del pannello solare sia vicina alla tensione della batteria.Ad esempio, un tipico pannello solare da 12 V funziona bene con un sistema di batterie da 12 V.Se la tensione del pannello è molto più alta della tensione della batteria, un controller PWM non può convertire correttamente quella tensione extra in corrente di carica utile, quindi parte dell’energia solare disponibile viene sprecata.

I controller MPPT sono più flessibili perché possono funzionare con pannelli solari ad alta tensione e convertire la tensione extra in energia utilizzabile per caricare la batteria.Ciò rende l’MPPT migliore per i pannelli solari più grandi, i pannelli collegati in serie e i sistemi in cui i pannelli sono installati lontano dal banco batterie.

Per le lunghe distanze dei cavi, l'MPPT presenta un vantaggio perché il cablaggio del pannello a tensione più elevata può ridurre il flusso di corrente e ridurre la perdita di potenza del cavo.Il PWM è ancora una scelta pratica per piccoli sistemi a tensione adattata con cablaggio corto, come piccoli kit camper, caricabatterie solari portatili e sistemi di illuminazione off-grid di base.

PWM vs MPPT per diverse dimensioni di sistemi solari

Solare Dimensioni del sistema	PWM Regolatore di carica solare	MPPT Regolatore di carica solare	Consigliato Scelta
Piccoli sistemi (50 W–200 W)	Basso costo, semplice installazione, adatta per l'illuminazione di base, la ricarica di piccole batterie e kit solari portatili	Più in alto efficienza ma può costare più dell’intera configurazione del piccolo sistema	PWM è di solito più pratico per i piccoli sistemi economici
Sistemi medi (200 W–800 W)	Funziona per le basi configurazioni ma potrebbe perdere una notevole energia solare in condizioni meteorologiche mutevoli	Energia migliore raccolto, ricarica più rapida e migliore efficienza durante il giorno	MPPT lo è generalmente la scelta migliore a lungo termine
Grandi sistemi (800 W–2000 W)	Minore efficienza diventa più evidente all’aumentare delle dimensioni del sistema	Significativamente migliori prestazioni di ricarica e utilizzo dell’energia solare	MPPT è fortemente consigliato
Grande fuori rete Sistemi (2000 W+)	Di solito no ideale a causa delle limitazioni di efficienza e di tensione	Supporta in modo efficiente gli array ad alta tensione, il cablaggio in serie e le lunghe distanze dei cavi	MPPT è il soluzione preferita
Camper e camper Sistemi solari	Buono per i piccoli e sistemi camper a basso consumo	Meglio per sistemi camper più grandi con batterie al litio e più elettrodomestici	Dipende da dimensioni del sistema e richiesta di energia
Backup domestico Sistemi solari	Adatto solo per piccoli sistemi di backup di emergenza	Batteria migliore controllo della carica e maggiore raccolta di energia per l'uso quotidiano	MPPT lo è consigliato
Alta tensione Sistemi di pannelli solari	Limitato compatibilità perché la tensione del pannello deve corrispondere strettamente alla tensione della batteria	Progettato per pannelli solari ad alta tensione e configurazioni di pannelli flessibili	MPPT è il opzione migliore
Solare fai-da-te economico Progetti	Molto conveniente e facile per i principianti	Anticipo più alto costo ma migliore efficienza	PWM a basso costo progetti, MPPT per prestazioni a lungo termine

Casi d'uso e applicazioni PWM vs MPPT

Casi d'uso del controller di carica solare PWM

Caso 1: Sistema solare per camper di piccole dimensioni

Un controller PWM è comunemente utilizzato nei piccoli sistemi camper con un singolo pannello solare da 12 V e una batteria al piombo.Fornisce una ricarica conveniente e affidabile per luci, ricarica del telefono e piccoli elettrodomestici.

Caso 2: Illuminazione solare del giardino

I controller PWM sono ampiamente utilizzati nelle luci solari da giardino e nei piccoli sistemi di illuminazione per esterni perché sono semplici, economici e adatti per applicazioni a bassa potenza.

Caso 3: configurazione fai da te della cabina off-grid

Una piccola cabina off-grid con illuminazione di base e cavi di piccole dimensioni può utilizzare efficacemente un controller PWM quando la tensione del pannello solare corrisponde alla tensione della batteria.

Casi d'uso del regolatore di carica solare MPPT

Caso 1: sistema di backup solare domestico

Un controller MPPT è ideale per i sistemi di backup con batteria residenziale perché fornisce una ricarica più rapida, una migliore efficienza e una migliore raccolta di energia durante il giorno.

Caso 2: installazione solare per camper o camper di grandi dimensioni

I grandi sistemi camper con più pannelli solari, batterie al litio, frigoriferi e inverter beneficiano della tecnologia MPPT perché è in grado di gestire una maggiore richiesta di energia in modo più efficiente.

Caso 3: installazione di pannelli solari a lunga distanza

I controller MPPT sono comunemente utilizzati quando i pannelli solari sono installati lontano dal banco batterie.Una tensione del pannello più elevata aiuta a ridurre la perdita di potenza del cavo e migliora l'efficienza complessiva del sistema.

PWM vs MPPT: qual è il migliore per le tue esigenze?

La scelta tra PWM e MPPT dipende dal tuo dimensioni del sistema, budget, tipo di batteria, tensione del pannello e domanda di energia.Il PWM è migliore per i sistemi solari piccoli, semplici ed economici, mentre l'MPPT è migliore per i sistemi più grandi che necessitano di maggiore efficienza e prestazioni di ricarica più elevate.Per piccole configurazioni come luci solari, piccole cabine o sistemi off-grid di base, il PWM può essere sufficiente.È più economico, più facile da usare e affidabile quando la tensione del pannello solare corrisponde strettamente alla tensione della batteria.

Per i sistemi più grandi, MPPT è solitamente la scelta migliore.Può convertire la tensione aggiuntiva del pannello in corrente di carica utile, che aiuta a produrre più energia utilizzabile.Ciò è utile per le case, i banchi batterie più grandi, le batterie al litio e le aree con luce solare variabile.Anche il budget è importante.PWM è una buona scelta se desideri il costo iniziale più basso.MPPT costa di più, ma può valerne la pena se il tuo sistema necessita di una migliore raccolta di energia, cavi più lunghi o pannelli solari ad alta tensione.

Bisogna considerare anche il tipo di batteria.Le batterie al piombo possono funzionare sia con PWM che con MPPT, ma le batterie al litio solitamente traggono maggiori benefici dall’MPPT perché necessitano di un controllo della carica più accurato.Dovresti anche considerare le condizioni meteorologiche e solari.Se la tua zona ha una luce solare stabile e una bassa richiesta di energia, il PWM può funzionare bene.Se la luce solare cambia spesso a causa di nuvole, ombra o condizioni meteorologiche, MPPT può adattarsi meglio e raccogliere più energia.

Errori nella scelta di un regolatore di carica solare

Comune Errore	Perché È un problema	Possibile Risultato
Scegliere il controller basato solo sul prezzo	Economico i controller potrebbero avere scarsa efficienza, funzioni di protezione deboli o inaffidabili prestazione	Sistema ridotto affidabilità e durata di vita dei componenti più breve
Utilizzando un PWM controller con pannelli solari ad alta tensione	Controller PWM non è in grado di utilizzare in modo efficiente la tensione in eccesso del pannello	Carica più bassa efficienza e spreco di energia solare
Acquistando un controller sottodimensionato	Il controllore potrebbe non gestire la corrente del pannello solare in modo sicuro	surriscaldamento, spegnimento o danni al controller
Ignorare la batteria compatibilità del tipo	Diverso le batterie richiedono profili di carica diversi	Carica scarsa prestazioni o danni alla batteria
Utilizzando falso o controller MPPT di bassa qualità	Alcuni a basso costo i prodotti sono etichettati come MPPT ma in realtà utilizzano la tecnologia PWM	Minore efficienza e scarse prestazioni del sistema
Solare errato adattamento della tensione del pannello	Il controllore potrebbe non regolare correttamente la tensione di carica	In carica instabilità o ridotta raccolta di energia
Ignorare il cavo distanza e caduta di tensione	Cavi lunghi può ridurre l'efficienza della ricarica	Perdita di potenza e ricarica della batteria più lenta
Scegliere PWM per grandi sistemi solari	Efficienza PWM le perdite diventano più evidenti nei sistemi più grandi	Totale inferiore produzione di energia
Non controllo caratteristiche di protezione	Mancante le protezioni aumentano il rischio del sistema	Possibile batteria sovraccarico, surriscaldamento o danni da cortocircuito
Non riuscire a pianificare per una futura espansione	Il controllore potrebbe non supportare pannelli solari aggiuntivi in seguito	Aggiornamento aggiuntivo costo o sostituzione completa del controller

Conclusione

I controller di carica solare PWM e MPPT aiutano entrambi a mantenere i sistemi di batterie solari sicuri e affidabili, ma non sono la soluzione migliore per le stesse situazioni.In generale, scegli PWM se il tuo sistema è piccolo e attento al budget, ma scegli MPPT se desideri una migliore raccolta di energia solare e prestazioni di ricarica complessive più elevate.

Domande frequenti [FAQ]

1. Perché i regolatori di carica solare MPPT solitamente producono più energia solare utilizzabile rispetto ai regolatori PWM?

I controller MPPT convertono la tensione in eccesso del pannello solare in corrente di carica aggiuntiva, consentendo a più energia solare di raggiungere la batteria.I controller PWM non possono utilizzare completamente la tensione del pannello aggiuntivo, con conseguente riduzione dell'efficienza.

2. Perché MPPT è più adatto ai sistemi con batterie al litio?

I controller MPPT solitamente forniscono un migliore controllo della carica, una maggiore efficienza e impostazioni di carica regolabili che aiutano a migliorare le prestazioni di carica e la durata della batteria al litio.

3. In che modo la tensione del pannello solare influisce sulle prestazioni del controller PWM?

I controller PWM funzionano meglio quando la tensione del pannello solare corrisponde strettamente alla tensione della batteria.Una tensione del pannello più elevata può causare energia inutilizzata e una minore efficienza di ricarica.

4. Perché i controller MPPT sono comunemente utilizzati nei grandi sistemi solari off-grid?

I controller MPPT gestiscono in modo efficiente i pannelli solari ad alta tensione e le lunghe distanze dei cavi, contribuendo a migliorare le prestazioni di ricarica complessive e a ridurre la perdita di potenza.

5. In che modo i controller PWM e MPPT funzionano in modo diverso durante il tempo nuvoloso o freddo?

I controller MPPT si adattano automaticamente ai cambiamenti meteorologici e possono raccogliere più energia in condizioni nuvolose o fredde.I controller PWM non possono utilizzare completamente la tensione del pannello aggiuntivo.

6. Perché i falsi controller MPPT possono diventare un problema nei sistemi solari?

I falsi controller MPPT potrebbero effettivamente utilizzare la tecnologia PWM internamente, con conseguente minore efficienza, ricarica più lenta e prestazioni solari ridotte.

7. Perché la distanza dei cavi è più importante nei sistemi solari MPPT?

I sistemi MPPT utilizzano una tensione del pannello più elevata, che riduce il flusso di corrente e riduce la perdita di potenza nei cavi lunghi.

8. Quale tipo di regolatore di carica solare è migliore per i piccoli camper e i sistemi da campeggio?

I controller PWM sono generalmente sufficienti per piccoli camper e sistemi da campeggio perché sono convenienti e semplici.I sistemi più grandi spesso traggono maggiori benefici dalla tecnologia MPPT.

9. Perché i sistemi solari più grandi presentano maggiori differenze di efficienza tra PWM e MPPT?

Le perdite di efficienza diventano più evidenti nei grandi sistemi PWM, mentre i controller MPPT recuperano più energia solare utilizzabile attraverso la conversione della tensione.

10. Cosa dovrebbero controllare gli utenti prima di scegliere un regolatore di carica solare?

È necessario verificare la tensione nominale, la capacità di corrente, la compatibilità della batteria, le caratteristiche di protezione e se il controller è adatto alle dimensioni del sistema solare.
