Comprensione dei condensatori MLCC nell'elettronica moderna

I condensatori MLCC sono comunemente disponibili in contenitori compatti stile chip con corpi in ceramica e terminali metallici progettati per il montaggio su PCB.Scegliere il giusto MLCC non significa solo scegliere un valore di capacità.Questo articolo discuterà cosa sono i condensatori MLCC, come funzionano, i tipi e le dimensioni comuni, le caratteristiche elettriche importanti, le applicazioni nel mondo reale e altro ancora.

Catalogo

Cos'è l'MLCC (condensatore ceramico multistrato)?

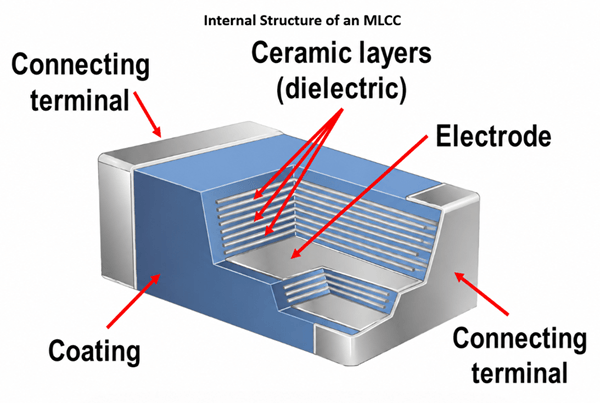

Un MLCC (condensatore ceramico multistrato) è un tipo di condensatore ceramico realizzato impilando più strati sottili dielettrici ceramici con elettrodi metallici interni all'interno di un singolo chip compatto.Questi strati impilati lavorano insieme per immagazzinare energia elettrica mantenendo dimensioni fisiche molto ridotte.

Gli MLCC sono comunemente utilizzati come condensatori a montaggio superficiale nei moderni circuiti elettronici perché possono fornire una capacità relativamente elevata, una risposta elettrica rapida e prestazioni stabili ad alta frequenza in dispositivi compatti.La loro struttura multistrato consente a più strati di condensatori di funzionare in parallelo all'interno di un unico contenitore, aumentando la densità di capacità rispetto ai condensatori ceramici a strato singolo.

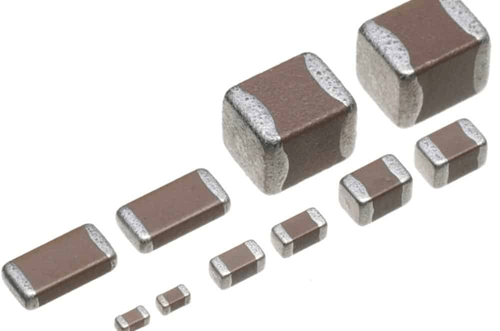

La maggior parte degli MLCC sono componenti in chip rettangolari con terminazioni metalliche su entrambe le estremità per il montaggio diretto su PCB.All'interno del chip, strati ceramici ed elettrodi alternati vengono impilati, pressati e sinterizzati ad alta temperatura per formare una solida struttura monolitica.A causa di questa costruzione, gli MLCC sono anche chiamati condensatori ceramici monolitici.

Come funzionano i condensatori MLCC nei circuiti elettronici

I condensatori MLCC funzionano immagazzinando la carica elettrica tra i loro elettrodi interni e gli strati dielettrici ceramici.Quando viene applicata tensione ai terminali del condensatore, si forma un campo elettrico all'interno del materiale ceramico, consentendo all'MLCC di immagazzinare e rilasciare energia elettrica molto rapidamente durante il funzionamento del circuito.

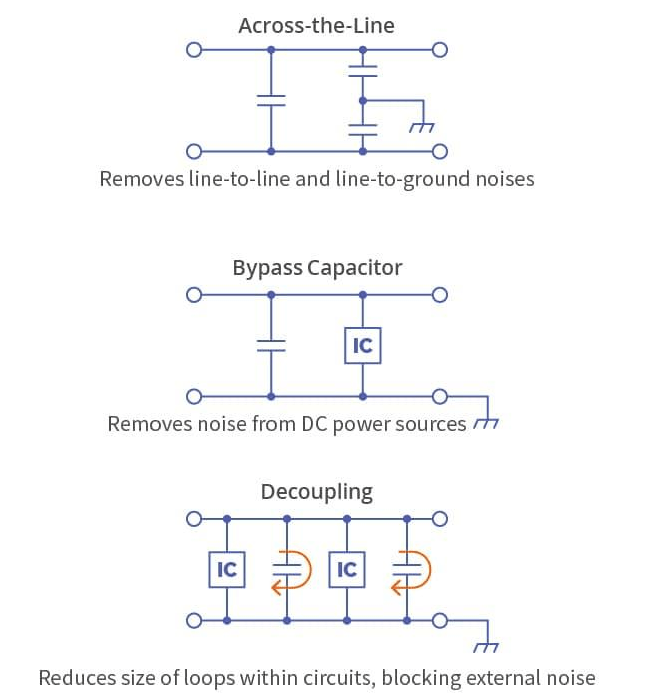

Nei circuiti elettronici pratici, i condensatori MLCC vengono utilizzati principalmente per il filtraggio, il bypass e il disaccoppiamento del rumore, come mostrato nello schema seguente.Queste funzioni aiutano a mantenere la tensione stabile e a ridurre le interferenze elettriche indesiderate che possono influenzare i componenti elettronici sensibili.

Nelle applicazioni di filtraggio su tutta la linea, i condensatori aiutano a sopprimere il rumore tra linea e linea e tra linea e terra generato da circuiti di commutazione o interferenze elettriche esterne.Ciò migliora la qualità del segnale e riduce il rumore elettromagnetico nei sistemi di alimentazione.

Nelle configurazioni con condensatore di bypass, un MLCC è collegato vicino a un pin di alimentazione del circuito integrato per rimuovere il rumore ad alta frequenza dall'alimentatore CC.Il condensatore fornisce un percorso breve per i segnali di rumore indesiderati verso terra consentendo al contempo al circuito integrato di ricevere un'alimentazione di tensione più pulita e più stabile.

Nelle applicazioni di disaccoppiamento, i condensatori MLCC riducono le fluttuazioni di tensione causate dalla commutazione rapida all'interno dei circuiti integrati.Quando un circuito integrato richiede improvvisamente corrente, il vicino MLCC rilascia rapidamente l'energia immagazzinata per stabilizzare la tensione di alimentazione locale.Ciò aiuta a prevenire l'instabilità del segnale, errori di temporizzazione e accoppiamento di rumore indesiderato tra circuiti vicini.

Poiché gli MLCC hanno ESR (resistenza in serie equivalente) ed ESL (induttanza in serie equivalente) molto bassi, possono reagire in modo estremamente rapido al rumore ad alta frequenza e ai picchi di corrente transitoria.Ciò li rende altamente efficaci in processori, microcontrollori, circuiti RF, alimentatori a commutazione, dispositivi di comunicazione e sistemi digitali ad alta velocità.

Per migliorare le prestazioni di filtraggio su diversi intervalli di frequenza, gli ingegneri spesso posizionano più condensatori MLCC con valori di capacità diversi in parallelo vicino a circuiti integrati critici e binari di alimentazione.

Spiegazione dei tipi di dielettrici MLCC

Il materiale dielettrico utilizzato all'interno di un MLCC influisce notevolmente sulle prestazioni elettriche, sulla stabilità, sull'intervallo di capacità e sull'affidabilità operativa.Tipi diversi di dielettrico sono progettati per applicazioni diverse, motivo per cui la scelta del dielettrico MLCC corretto è importante nella progettazione dei circuiti elettronici.

I dielettrici MLCC sono generalmente divisi in due categorie principali: condensatori di Classe 1 e Classe 2.

Condensatori MLCC di classe 1

Gli MLCC di Classe 1 sono progettati per applicazioni ad alta stabilità e precisione.I tipi dielettrici di Classe 1 più comuni sono C0G e NP0.Questi condensatori mantengono una capacità molto stabile nonostante le variazioni di temperatura, tensione e frequenza.

Grazie alle basse perdite elettriche e alla deriva minima della capacità, gli MLCC di Classe 1 sono comunemente utilizzati in circuiti RF, oscillatori, circuiti di risonanza, filtri e applicazioni di temporizzazione in cui la precisione è fondamentale.

Tuttavia, gli MLCC di Classe 1 forniscono solitamente valori di capacità inferiori rispetto ai condensatori di Classe 2 e sono generalmente più costosi.

Condensatori MLCC di classe 2

Gli MLCC di Classe 2 sono ottimizzati per una maggiore densità di capacità e dimensioni compatte.I tipi dielettrici comuni includono X7R, X5R, Y5V e Z5U.Questi condensatori sono ampiamente utilizzati nel filtraggio, nel bypass, nel disaccoppiamento e nei circuiti elettronici di uso generale dell'alimentazione.

X7R e X5R offrono una combinazione equilibrata di valore di capacità, stabilità della temperatura e costo, rendendoli alcuni dei tipi dielettrici MLCC più comunemente utilizzati nell'elettronica moderna.

Y5V e Z5U possono raggiungere una capacità molto elevata in contenitori piccoli, ma la loro capacità cambia in modo più significativo con la temperatura e la tensione applicata.Per questo motivo vengono solitamente utilizzati in applicazioni meno critiche dove non è richiesta un'elevata precisione.

Caratteristiche X7R vs X5R vs C0G

I condensatori C0G forniscono la migliore stabilità elettrica e caratteristiche di perdita più basse, ma i loro valori di capacità sono in genere molto più piccoli.I condensatori X7R e X5R supportano valori di capacità molto più elevati e sono più adatti per applicazioni di filtraggio e alimentazione.

I condensatori X7R possono funzionare in un intervallo di temperature più ampio rispetto ai condensatori X5R, mentre X5R spesso consente una densità di capacità leggermente superiore in dimensioni più piccole.La scelta tra questi tipi di dielettrici dipende dalla stabilità richiesta, dalla temperatura operativa, dalla sensibilità del circuito e dallo spazio disponibile sul PCB.

Dimensioni e dimensioni comuni dei pacchetti MLCC

I condensatori MLCC sono disponibili in contenitori di diverse dimensioni per supportare diversi requisiti di circuiti, layout PCB e progetti elettronici miniaturizzati.La dimensione del contenitore determina le dimensioni fisiche del condensatore e può influenzare l'intervallo di capacità, la tensione nominale, la capacità di gestione della corrente e la resistenza meccanica.

Gli MLCC più piccoli sono comunemente utilizzati negli smartphone, nei dispositivi indossabili, nei tablet e nei dispositivi elettronici compatti dove lo spazio sul PCB è limitato.I contenitori di dimensioni più grandi vengono spesso utilizzati negli alimentatori, nei sistemi automobilistici e nell'elettronica industriale che richiedono capacità o tensioni nominali più elevate.

Di seguito sono riportate le dimensioni dei pacchetti MLCC più comuni.

Imperiale Dimensioni	Metrico Dimensioni	Tipico Applicazioni
0201	0603	Ultracompatto dispositivi mobili
0402	1005	Smartphone e elettronica portatile
0603	1608	Uso generale circuiti
0805	2012	Filtraggio della potenza e disaccoppiamento
1206	3216	Più in alto applicazioni di capacità
1210	3225	Alimentazione e sistemi industriali

All'aumentare delle dimensioni del contenitore, i condensatori MLCC possono generalmente supportare:

• Valori di capacità più elevati

• Voltaggio più elevato

• Migliore dissipazione del calore

• Maggiore durata meccanica

Tuttavia, i condensatori più grandi richiedono anche più spazio sul PCB.Gli ingegneri spesso bilanciano dimensioni del package, prestazioni elettriche, affidabilità e vincoli di layout della scheda quando selezionano gli MLCC per un progetto.I moderni prodotti elettronici continuano a spingersi verso contenitori MLCC più piccoli per supportare dispositivi più sottili e compatti pur mantenendo elevate prestazioni elettriche.

Importanti caratteristiche elettriche dei condensatori MLCC

Le caratteristiche elettriche dell'MLCC influiscono sulle prestazioni del condensatore nei circuiti reali, in particolare nel filtraggio, nel disaccoppiamento, nella stabilità della tensione e nel funzionamento ad alta frequenza.

Valore di capacità

Il valore di capacità si riferisce alla quantità di carica elettrica che un MLCC può immagazzinare.Di solito viene misurato in picofarad, nanofarad o microfarad.In un circuito, questo valore influisce sulla capacità del condensatore di attenuare le variazioni di tensione, filtrare il rumore o supportare la richiesta di corrente improvvisa da parte dei componenti vicini.

Il valore di capacità di un MLCC dipende dal materiale dielettrico, dall'area dell'elettrodo interno, dal numero di strati ceramici e dalle dimensioni del contenitore.Gli MLCC più grandi o i condensatori con più strati interni possono solitamente fornire una capacità maggiore, mentre i contenitori più piccoli vengono spesso selezionati quando lo spazio sulla PCB è limitato.

Tolleranza di capacità

La tolleranza di capacità mostra quanto la capacità effettiva può differire dal valore nominale stampato nella scheda tecnica.Ad esempio, un MLCC valutato a 1 µF con tolleranza ±10% può avere una capacità effettiva leggermente superiore o inferiore a tale valore.

Questa caratteristica è importante perché alcuni circuiti necessitano di una capacità molto precisa per funzionare correttamente.Circuiti RF, oscillatori, filtri e circuiti di temporizzazione spesso richiedono valori di tolleranza più ristretti.Per il bypass e il disaccoppiamento generali, una tolleranza più ampia è generalmente accettabile perché il ruolo principale del condensatore è la riduzione del rumore e la stabilizzazione della tensione.

Tensione nominale e declassamento

La tensione nominale è la tensione massima che un MLCC può gestire in sicurezza durante il funzionamento.Se la tensione applicata supera questo valore nominale, il materiale dielettrico potrebbe subire sollecitazioni, riducendo l'affidabilità o causando guasti.

Nella progettazione di circuiti reali, gli ingegneri spesso utilizzano il declassamento della tensione.Ciò significa scegliere un MLCC con una tensione nominale superiore alla tensione effettiva del circuito.Ad esempio, un MLCC da 25 V può essere utilizzato in un circuito da 12 V per fornire un margine operativo più sicuro.Il declassamento aiuta a migliorare l'affidabilità a lungo termine, soprattutto nelle applicazioni automobilistiche, industriali e di alimentazione.

Effetto bias CC

L'effetto di polarizzazione CC è uno dei comportamenti reali più importanti dei condensatori MLCC.In molti dielettrici di Classe 2 come X5R e X7R, la capacità effettiva diminuisce quando viene applicata la tensione CC.

Ciò significa che un condensatore etichettato come 10 µF può fornire una capacità molto inferiore durante il funzionamento effettivo.L'effetto è più forte nei contenitori di piccole dimensioni e negli MLCC ad alta capacità.Per questo motivo, gli ingegneri spesso controllano le curve di polarizzazione CC nella scheda tecnica e possono selezionare un valore di capacità più elevato rispetto a quello richiesto teoricamente dal circuito.

VES

L'ESR, o resistenza in serie equivalente, è la piccola resistenza interna all'interno del condensatore.Una ESR inferiore consente all'MLCC di rispondere rapidamente ai cambiamenti attuali e riduce la perdita di energia durante il funzionamento.

I condensatori MLCC di solito hanno un ESR molto più basso rispetto ai condensatori elettrolitici.Ciò li rende efficaci per il filtraggio ad alta frequenza, la commutazione di alimentatori, i circuiti RF e il disaccoppiamento vicino ai pin di alimentazione dei circuiti integrati.La bassa ESR aiuta anche a ridurre la generazione di calore e migliora l'efficienza del circuito.

ESL

L'ESL, o induttanza in serie equivalente, è la piccola induttanza indesiderata causata dalla struttura interna e dai terminali del condensatore.Alle alte frequenze, l'ESL può influenzare la capacità del condensatore di filtrare il rumore.

Gli MLCC solitamente hanno un basso ESL a causa della loro struttura multistrato compatta e dei brevi percorsi di corrente.Ciò li rende adatti per circuiti digitali ad alta velocità, processori, dispositivi di comunicazione e sistemi RF in cui è necessaria una rapida soppressione del rumore.

Caratteristiche della temperatura

Le caratteristiche della temperatura descrivono come cambia la capacità al variare della temperatura operativa.Diversi materiali dielettrici si comportano diversamente sotto stress termico.

Gli MLCC C0G offrono un'eccellente stabilità della temperatura e vengono utilizzati in circuiti di precisione.I condensatori X7R e X5R forniscono una capacità maggiore ma consentono una maggiore variazione di capacità con la temperatura.I condensatori Y5V e Z5U possono offrire un'elevata capacità in dimensioni ridotte, ma la loro stabilità alla temperatura è molto più debole.

Caratteristiche di frequenza

Le caratteristiche di frequenza descrivono come si comporta un MLCC al variare della frequenza del segnale.I condensatori MLCC sono ampiamente utilizzati nei circuiti ad alta frequenza perché hanno una bassa ESR e una bassa ESL.

Alle alte frequenze, gli MLCC possono aiutare a rimuovere il rumore indesiderato, stabilizzare i binari di alimentazione e supportare il funzionamento pulito del segnale.Questo è il motivo per cui vengono comunemente utilizzati nei regolatori di commutazione, nei moduli RF, nei processori, nelle GPU e nei circuiti di comunicazione.

Resistenza di isolamento

La resistenza di isolamento misura la capacità del materiale dielettrico di prevenire la corrente di dispersione tra gli elettrodi interni.Una maggiore resistenza di isolamento significa che il condensatore può mantenere la carica in modo più efficace con minori perdite.

Ciò è importante nei circuiti a bassa potenza, nei dispositivi alimentati a batteria, nei circuiti di temporizzazione e nei sistemi analogici di precisione.Una scarsa resistenza di isolamento può aumentare la perdita di potenza e ridurre la precisione del circuito.

Caratteristiche di invecchiamento

Le caratteristiche di invecchiamento descrivono come la capacità cambia nel tempo.Alcuni MLCC, in particolare i tipi di Classe 2 come X7R e X5R, perdono gradualmente capacità a causa dei cambiamenti nel materiale dielettrico ceramico.

I condensatori C0G hanno un invecchiamento molto basso e rimangono stabili per lungo tempo.Gli MLCC di Classe 2 offrono una capacità più elevata, ma i progettisti devono considerare l'invecchiamento quando la stabilità della capacità a lungo termine è importante.

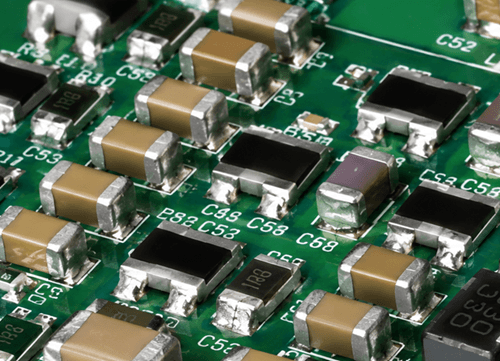

Applicazioni MLCC nei sistemi elettronici reali

Smartphone e dispositivi mobili

Smartphone, tablet e dispositivi indossabili utilizzano un gran numero di condensatori MLCC per la gestione dell'alimentazione, il filtraggio del segnale, la comunicazione RF e il disaccoppiamento del processore.Le dimensioni ridotte del contenitore li rendono ideali per progetti elettronici compatti.

Alimentatori e convertitori DC-DC

Gli MLCC sono comunemente utilizzati negli alimentatori a commutazione e nei convertitori CC-CC per ridurre l'ondulazione di tensione, stabilizzare la tensione di uscita e filtrare il rumore ad alta frequenza generato durante l'operazione di commutazione.

Schede madri e GPU per computer

Le moderne schede madri e schede grafiche utilizzano condensatori MLCC vicino a CPU, GPU e chip di memoria per mantenere un'erogazione di potenza stabile durante l'elaborazione ad alta velocità e i rapidi cambiamenti di corrente.

Elettronica automobilistica

I sistemi automobilistici utilizzano MLCC nelle unità di controllo del motore, nei sistemi di infotainment, nei moduli ADAS, nei sensori e nei sistemi di alimentazione dei veicoli elettrici.Gli MLCC di livello automobilistico sono progettati per resistere a vibrazioni, calore e condizioni operative difficili.

Attrezzature industriali

I sistemi di controllo industriale, la robotica e le apparecchiature di automazione utilizzano condensatori MLCC per il filtraggio del segnale, la stabilizzazione della potenza e la soppressione del rumore elettromagnetico in ambienti ad alta affidabilità.

Circuiti RF e di comunicazione

I moduli RF, i dispositivi di comunicazione wireless e i sistemi di antenna utilizzano gli MLCC a causa delle loro caratteristiche di bassa ESR e bassa ESL, che aiutano a migliorare le prestazioni del segnale ad alta frequenza.

Elettronica di consumo

Televisori, console di gioco, fotocamere, sistemi audio ed elettrodomestici utilizzano condensatori MLCC per il filtraggio, la temporizzazione e il funzionamento stabile dell'alimentazione in circuiti elettronici compatti.

Elettronica medica

I dispositivi medici come monitor paziente, apparecchiature diagnostiche portatili e sistemi di imaging utilizzano gli MLCC per la loro affidabilità, dimensioni compatte e prestazioni elettriche stabili.

Server AI e data center

I server ad alte prestazioni e i sistemi informatici AI utilizzano un gran numero di condensatori MLCC per supportare processori veloci, erogazione di energia ad alta corrente e funzionamento stabile in ambienti informatici ad alta velocità.

MLCC rispetto ad altri condensatori

Parametro	MLCC	Elettrolitico Condensatore	Tantalio Condensatore	Pellicola Condensatore
Costruzione Materiale	Ceramica dielettrico	Liquido elettrolita	Ossido di tantalio	Pellicola di plastica dielettrico
Polarità	Non polarizzato	Di solito polarizzato	Polarizzato	Non polarizzato
Dimensione fisica	Molto compatto	Più grande	Compatto	Più grande
Capacità Gamma	Basso a medio/alto	Molto alto	Da medio ad alto	Da basso a medio
VES	Molto basso	Più in alto	Basso	Basso
ESL	Molto basso	Moderato	Basso	Moderato
Alta frequenza Prestazioni	Eccellente	Limitato	Bene	Bene
Voltaggio Stabilità	Colpito dalla DC pregiudizio	Più stabile	Stabile	Molto stabile
Temperatura Stabilità	Dipende da tipo dielettrico	Moderato	Bene	Eccellente
Invecchiamento Caratteristiche	Tipi di classe 2 potrebbe invecchiare	Elettrolita degrada nel tempo	Stabile	Invecchiamento molto basso
A vita	Lungo	Limitato da essiccazione dell'elettrolita	Lungo se corretto usato	Lungo
Comportamento fallimentare	Rottura o cortocircuito	Elettrolita perdite o essiccazione	Può fallire a breve se stressato eccessivamente	Di solito aperto fallimento
Precisione Applicazioni	Adatto per C0G	Non è l'ideale	Moderato	Eccellente
Alimentazione Filtraggio	Buono per l'alto frequenza	Eccellente per filtraggio in massa	Bene	Moderato
Applicazioni RF	Eccellente	Povero	Moderato	Bene
Tipico Applicazioni	disaccoppiamento, filtraggio, circuiti RF	Energia in massa storage, alimentatori	Potenza compatta circuiti	Audio, circuiti di precisione ad alta tensione
Costo	Da basso a moderato	Basso	Da moderato ad alto	Moderato
Vantaggio principale	Piccole dimensioni e prestazioni ad alta frequenza	Molto alto capacità	Stabile capacità in dimensioni compatte	Eccellente stabilità e precisione
Limitazione principale	Polarizzazione CC perdita di capacità	Dimensioni maggiori e durata di vita più breve	Polarità sensibilità	Fisico più grande dimensione

Domanda del mercato del settore MLCC

La domanda globale di condensatori MLCC continua ad aumentare perché i moderni dispositivi elettronici richiedono componenti più piccoli, più veloci e più affidabili.Con la continua espansione di tecnologie come il 5G, i veicoli elettrici, i server AI e i dispositivi IoT, cresce rapidamente anche la necessità di condensatori MLCC ad alte prestazioni.

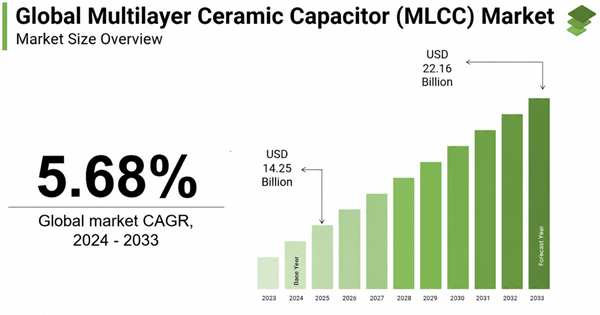

L'immagine mostra la crescita prevista del mercato globale MLCC dal 2024 al 2033. Si prevede che il mercato crescerà da circa 14,25 miliardi di dollari nel 2025 a circa 22,16 miliardi di dollari entro il 2033, con un tasso di crescita annuale composto (CAGR) di circa il 5,68%.Questo aumento costante riflette la crescente domanda di componenti elettronici compatti e ad alta capacità nelle industrie moderne.

Uno dei maggiori contributori alla domanda di MLCC è l’industria automobilistica, in particolare i veicoli elettrici e i sistemi ADAS, che richiedono un gran numero di condensatori per il controllo della potenza, sistemi di batterie, sensori e moduli di comunicazione.Inoltre, le stazioni base 5G e i data center AI utilizzano circuiti elettronici ad alta densità che richiedono un’erogazione di potenza stabile e un filtraggio ad alta frequenza, aumentando l’uso di condensatori MLCC nei sistemi elettronici avanzati.

Domande frequenti [FAQ]

1. Perché i condensatori MLCC a volte producono rumore udibile nei dispositivi elettronici?

Alcuni condensatori MLCC possono produrre rumore udibile a causa dell'effetto piezoelettrico all'interno del materiale dielettrico ceramico.Quando viene applicata una tensione ad alta frequenza, gli strati ceramici si espandono e si contraggono leggermente, creando vibrazioni meccaniche.In alcuni circuiti come i convertitori DC-DC o i regolatori di potenza, questa vibrazione può diventare abbastanza forte da creare un ronzio o un lamento.

2. Perché più condensatori MLCC con valori di capacità diversi sono spesso collegati in parallelo?

Gli ingegneri spesso collegano diversi condensatori MLCC in parallelo perché diversi valori di capacità funzionano meglio a diversi intervalli di frequenza.I condensatori più piccoli gestiscono il rumore ad altissima frequenza, mentre i condensatori più grandi forniscono un migliore filtraggio a bassa frequenza e accumulo di energia.Questa combinazione migliora la stabilità complessiva della potenza e le prestazioni di filtraggio.

3. In che modo i danni da flessione del PCB possono influire sui condensatori MLCC?

La flessione del PCB può creare stress meccanico sui condensatori MLCC, in particolare sui contenitori di dimensioni maggiori.Una piegatura eccessiva potrebbe rompere il corpo in ceramica o gli elettrodi interni, con conseguente riduzione della capacità, funzionamento intermittente o guasto da cortocircuito.Il layout corretto del PCB e le tecniche di montaggio aiutano a ridurre questo rischio.

4. Perché i condensatori MLCC a terminazione morbida vengono utilizzati nell'elettronica automobilistica?

Gli MLCC con terminazione morbida includono strati conduttivi flessibili che assorbono sollecitazioni meccaniche e vibrazioni.Ciò aiuta a prevenire le crepe causate dall'espansione termica, dalla flessione della tavola o dalle difficili condizioni operative del settore automobilistico.Sono ampiamente utilizzati nei veicoli elettrici e nei sistemi automobilistici critici per la sicurezza.

5. In che modo la frequenza di autorisonanza influisce sulle prestazioni del condensatore MLCC?

Ogni condensatore MLCC ha una frequenza di auto-risonanza dove la sua reattanza capacitiva e la reattanza induttiva diventano uguali.Vicino a questa frequenza, il condensatore fornisce le migliori prestazioni di filtraggio.Al di sopra della frequenza di auto-risonanza, il condensatore inizia a comportarsi più come un induttore, riducendo la sua efficacia nella soppressione del rumore.

6. In che modo i cicli di temperatura e lo stress termico influiscono sull'affidabilità dell'MLCC?

Il riscaldamento e il raffreddamento ripetuti possono creare stress termico all'interno degli strati ceramici e dei giunti di saldatura di un condensatore MLCC.Nel corso del tempo, questo stress può portare a rotture o a una ridotta affidabilità, soprattutto negli ambienti automobilistici e industriali dove sono comuni grandi sbalzi di temperatura.

7. Perché i condensatori MLCC stanno sostituendo alcuni condensatori elettrolitici nell'elettronica moderna?

I moderni condensatori MLCC possono raggiungere valori di capacità più elevati in dimensioni compatte offrendo allo stesso tempo una ESR inferiore e migliori prestazioni ad alta frequenza rispetto ai condensatori elettrolitici.Ciò consente a molti dispositivi compatti come smartphone, tablet e laptop ultrasottili di ridurre lo spazio sulla scheda e migliorare l'efficienza energetica.

8. Quali fattori dovrebbero considerare gli ingegneri quando scelgono un condensatore MLCC per un alimentatore a commutazione?

Gli ingegneri solitamente considerano il valore della capacità, la tensione nominale, l'effetto di polarizzazione CC, ESR, ESL, la capacità di corrente di ripple, le dimensioni del contenitore e l'intervallo di temperature operative.Questi fattori influiscono direttamente sulle prestazioni di filtraggio, sulla stabilità della tensione, sull'efficienza e sull'affidabilità a lungo termine nei circuiti di alimentazione a commutazione.
