Panoramica dell'IC di rilevamento capacitivo ad alta risoluzione FDC1004

L'FDC1004 è un IC di rilevamento capacitivo progettato per misurare piccole variazioni nella capacità e trasformarle in dati digitali che un microcontrollore può leggere. Questo articolo spiega il pinout dell'FDC1004, il principio di funzionamento, le specifiche chiave, le caratteristiche, le applicazioni, il confronto con altri IC di rilevamento capacitivo e il comportamento del circuito applicativo.

Catalogo

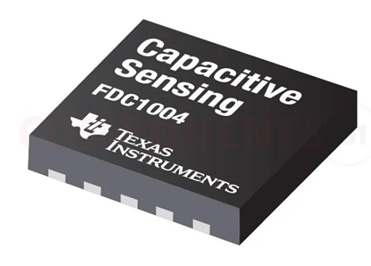

FDC1004 IC di rilevamento capacitivo di base

L'FDC1004 è un convertitore capacitivo-digitale ad alta risoluzione a 4 canali progettato per sistemi di rilevamento capacitivi. Misura piccole variazioni di capacità e le converte in dati digitali che possono essere letti da un microcontrollore tramite un'interfaccia I²C.

Ogni canale ha un intervallo di piena scala di ±15 pF e può gestire una capacità di offset del sensore fino a 100 pF. Questo offset può essere programmato internamente o fornito tramite un condensatore esterno, il che aiuta a migliorare la flessibilità e la stabilità della misurazione.

L'FDC1004 include anche driver di schermatura che aiutano a ridurre le interferenze EMI e a focalizzare la direzione di rilevamento del sensore capacitivo. Questo rende il sistema più affidabile in ambienti rumorosi.

È disponibile in pacchetti WSON e VSSOP a 10 pin, entrambi con una dimensione compatta del corpo di 3,0 mm × 3,0 mm. Il suo ingombro ridotto supporta progetti di rilevamento capacitivo a bassa potenza, a basso costo e salvaspazio.

Alternative e modelli equivalenti

IC / Modello	Caratteristica principale	Canali	Interfaccia
MPR121	Rilevamento capacitivo al tocco	12	I²C
CAP1188	Controller del sensore al tocco	8	I²C
AT42QT1010	Rilevamento di input al tocco singolo	1	Uscita digitale
FDC2214	Rilevamento induttivo/capacitivo ad alta risoluzione	4	I²C
AD7746	Misurazione della capacità di precisione	2	I²C
CY8CMBR3116	Controller di pulsanti capacitivi	16	I²C

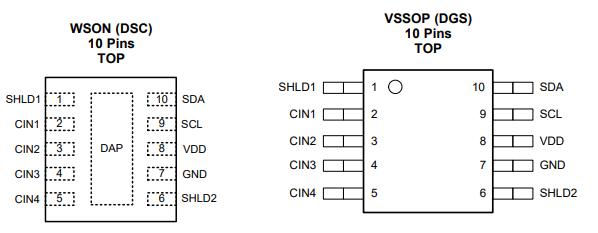

Pinout e Funzioni dei Pin FDC1004

Pin	Nome	Tipo	Descrizione
1	SHLD1	Uscita del driver di schermatura	Aziona il livello di schermatura per ridurre il rumore EMI e migliorare la direzione di rilevamento.
2	CIN1	Ingresso capacitivo	Ingresso del sensore capacitivo canale 1.
3	CIN2	Ingresso capacitivo	Ingresso del sensore capacitivo canale 2.
4	CIN3	Ingresso capacitivo	Ingresso del sensore capacitivo canale 3.
5	CIN4	Ingresso capacitivo	Ingresso del sensore capacitivo canale 4.
6	SHLD2	Uscita del driver di schermatura	Secondo scudo uscita del driver per la schermatura del sensore e la riduzione del rumore.
7	GND	Terra	Terra connessione per il circuito integrato.
8	VDD	Alimentazione	Ingresso dell'alimentazione positiva.
9	SCL	Orologio I²C	Linea di orologio seriale per la comunicazione I²C.
10	SDA	Dati I²C	Linea di dati seriale per la comunicazione I²C.

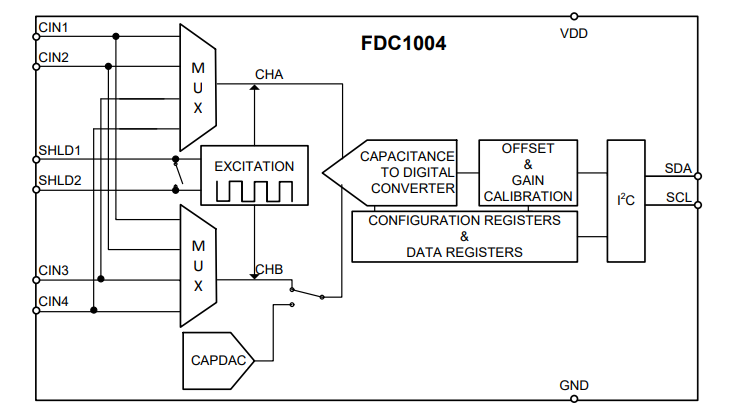

Come funziona l'FDC1004 nei sistemi di rilevamento capacitivo

L'FDC1004 funziona misurando piccole variazioni di capacità tra un elettrodo sensore e terra. Quando un oggetto conduttivo si avvicina al sensore, il valore della capacità cambia. Il circuito integrato rileva questo cambiamento e lo converte in dati digitali che possono essere elaborati da un microcontrollore tramite l'interfaccia I²C.

All'interno dell'FDC1004, il MUX (multiplexer) seleziona uno dei quattro canali di ingresso capacitivo (CIN1 a CIN4). Il segnale del sensore selezionato è quindi collegato al circuito di eccitazione e al blocco del convertitore da capacità a digitale. Il blocco di eccitazione genera il segnale di rilevamento utilizzato per misurare accuratamente le variazioni di capacità.

La capacità misurata viene convertita in valori digitali dal convertitore di capacità a digitale (CDC) interno. Queste misurazioni digitali vengono elaborate attraverso registri di offset, calibrazione del guadagno e configurazione prima di essere trasmesse tramite l'interfaccia di comunicazione I²C utilizzando i pin SDA e SCL.

Il circuito integrato include anche driver SHLD1 e SHLD2, che aiutano a ridurre il rumore EMI e migliorare la stabilità di rilevamento. Inoltre, il circuito CAPDAC interno compensa la capacità di offset del sensore, permettendo all'FDC1004 di mantenere misurazioni accurate anche con elettrodi sensore più grandi o tracce sensore più lunghe.

Specifiche chiave dell'FDC1004

Specifica	Valore
Tipo di dispositivo	Convertitore da 4 canali da capacità a digitale
Tensione di alimentazione (VDD)	Da 3 V a 3,6 V
Temperatura di funzionamento	Da -40°C a 125°C
Intervallo di misurazione	±15 pF
Massima capacità di offset in ingresso	100 pF
Risoluzione	16 bit
Corrente di alimentazione (Modalità attiva)	750 µA tipici
Corrente di alimentazione (Modalità di standby)	29 µA tipici
Frequenza di eccitazione	25 kHz
Tensione di eccitazione AC	2,4 Vpp
Tensione DC Media	1,2 V
Capacità del driver di schermatura	400 pF
Interfaccia di comunicazione	I²C
Frequenza dell'orologio I²C	Da 10 kHz a 400 kHz
Protezione ESD (HBM)	±1000 V
Temperatura di stoccaggio	Da -65°C a 150°C
Opzioni di imballaggio	WSON-10, VSSOP-10
Dimensioni dell'imballaggio	3,0 mm × 3,0 mm

Caratteristiche del circuito integrato FDC1004 per rilevamento capacitivo

Misurazione della capacità ad alta risoluzione

L'FDC1004 supporta misurazioni della capacità ad alta risoluzione con un intervallo di ingresso di ±15 pF e una risoluzione di misurazione di 0,5 fF, permettendo di rilevare variazioni di capacità molto piccole.

Rilevamento capacitivo a quattro canali

Il circuito integrato include 4 canali di ingresso capacitivo, consentendo a più sensori di funzionare all'interno di un unico sistema di rilevamento.

Supporto per capacità di offset grandi

L'FDC1004 può gestire fino a 100 pF di massima capacità di offset, il che aiuta a supportare elettrodi sensore più grandi e tracce sensore più lunghe.

Tassi di dati di uscita programmabili

Il dispositivo supporta tassi di campionamento programmabili di 100 S/s, 200 S/s e 400 S/s per prestazioni di rilevamento flessibili.

Basso consumo energetico

Il circuito integrato opera con un basso consumo di corrente, utilizzando circa 750 µA in modalità attiva e 29 µA in modalità standby.

Supporto per driver di schermatura

Driver di schermatura integrati supportano fino a 400 pF di carico di schermatura, aiutando a ridurre le interferenze EMI e migliorare la stabilità di rilevamento.

Interfaccia di comunicazione I²C

L'FDC1004 utilizza un'interfaccia I²C standard per la comunicazione con microcontrollori e sistemi embedded.

Ampio intervallo di temperatura di funzionamento

Il dispositivo supporta un intervallo di temperatura di funzionamento da −40°C a 125°C.

Dove viene utilizzato l'FDC1004?

• Interfacce touch capacitive – Utilizzate per rilevare il tocco delle dita e la prossimità su superfici sensibili al tocco.

• Sistemi di monitoraggio del livello del liquido – Misurano i livelli del liquido attraverso contenitori non metallici senza contatto diretto.

• Sistemi di rilevamento della prossimità – Rilevano oggetti conduttivi nelle vicinanze utilizzando variazioni di capacità.

• Dispositivi di riconoscimento dei gesti – Tracciano il movimento della mano e l'attività dei gesti nella zona del sensore.

• Apparecchiature di Rilevamento Capacitivo Industriale – Utilizzate in sistemi di rilevamento di precisione che richiedono una misura di capacità stabile.

• Sistemi di Sensori Integrati – Integrati in progetti di rilevamento e monitoraggio basati su MCU tramite l'interfaccia I²C.

• Sensori per Monitoraggio Ambientale – Supportano sistemi di rilevamento che monitorano cambiamenti nei materiali o nell'ambiente utilizzando la variazione della capacità.

FDC1004 vs Altri IC di Rilevamento Capacitivo

Caratteristica	FDC1004	MPR121	CAP1188	AD7746
Funzione Principale	Misurazione della capacità ad alta risoluzione	Rilevamento tattile capacitivo	Rilevamento tattile capacitivo	Misurazione della capacità di precisione
Numero di Canali	4	12	8	2
Interfaccia	I²C	I²C	I²C	I²C
Risoluzione della Misurazione	16-bit / 0,5 fF	Risoluzione del livello di contatto più basso	Rilevamento del livello di contatto	24-bit ad alta precisione
Intervallo di Ingressi	±15 pF	Rilevamento del tocco focalizzato	Rilevamento del tocco focalizzato	±4 pF tipico
Supporto per Capacità di Offset	100 pF	Limitato	Limitato	Più piccolo rispetto al FDC1004
Supporto per Driver Shield	Sì	No	No	No
Funzionamento a Basso Consumo	Sì	Sì	Sì	Moderato
Migliore per	Rilevamento capacitivo di precisione	Pulsanti e tastiere tattili	Interfacce tattili umane	Rilevamento di precisione industriale
Complessità	Moderata	Facile	Facile	Più alta
Tipo di Imballaggio	WSON / VSSOP	QFN	QFN / SOIC	MSOP
Vantaggio Principale	Alta sensibilità e supporto per schermatura	Maggiori canali tattili	Implementazione tattile semplice	Misurazione di precisione molto alta

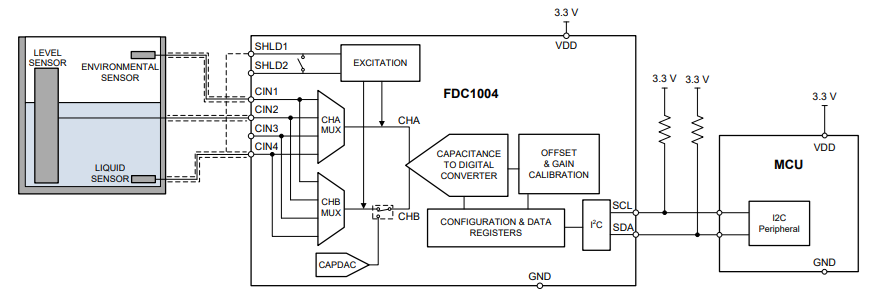

Circuito Applicativo FDC1004

Il circuito applicativo mostra come il FDC1004 funzioni come un controller di rilevamento capacitivo collegato a sensori esterni e a un microcontrollore (MCU). In questo design, gli elettrodi del sensore capacitivo sono collegati ai canali di ingresso CIN1–CIN4. Questi sensori rilevano cambiamenti di capacità causati da materiali conduttivi vicini o dal movimento del livello del liquido.

All'interno del IC, i multiplexers CHA e CHB selezionano i canali di rilevamento attivi. Il blocco di eccitazione genera il segnale di rilevamento utilizzato per caricare e misurare la capacità del sensore. L'Internal Capacitance-to-Digital Converter (CDC) quindi converte la capacità misurata in valori digitali.

Il blocco CAPDAC compensa la capacità di offset del sensore, il che migliora la stabilità della misura quando si utilizzano elettrodi di sensore più grandi o tracce PCB più lunghe. Il blocco di Calibrazione Offset e Guadagno migliora ulteriormente l'accuratezza correggendo le variazioni di misurazione.

I driver di schermatura SHLD1 e SHLD2 aiutano a ridurre il rumore EMI e la capacità parassitaria indesiderata. Questo migliora la direzione del rilevamento e rende il sistema più stabile in ambienti rumorosi.

Il FDC1004 comunica con l'MCU tramite l'interfaccia I²C utilizzando le linee SDA e SCL. I resistori di pull-up collegati a 3,3 V mantengono una comunicazione I²C stabile.

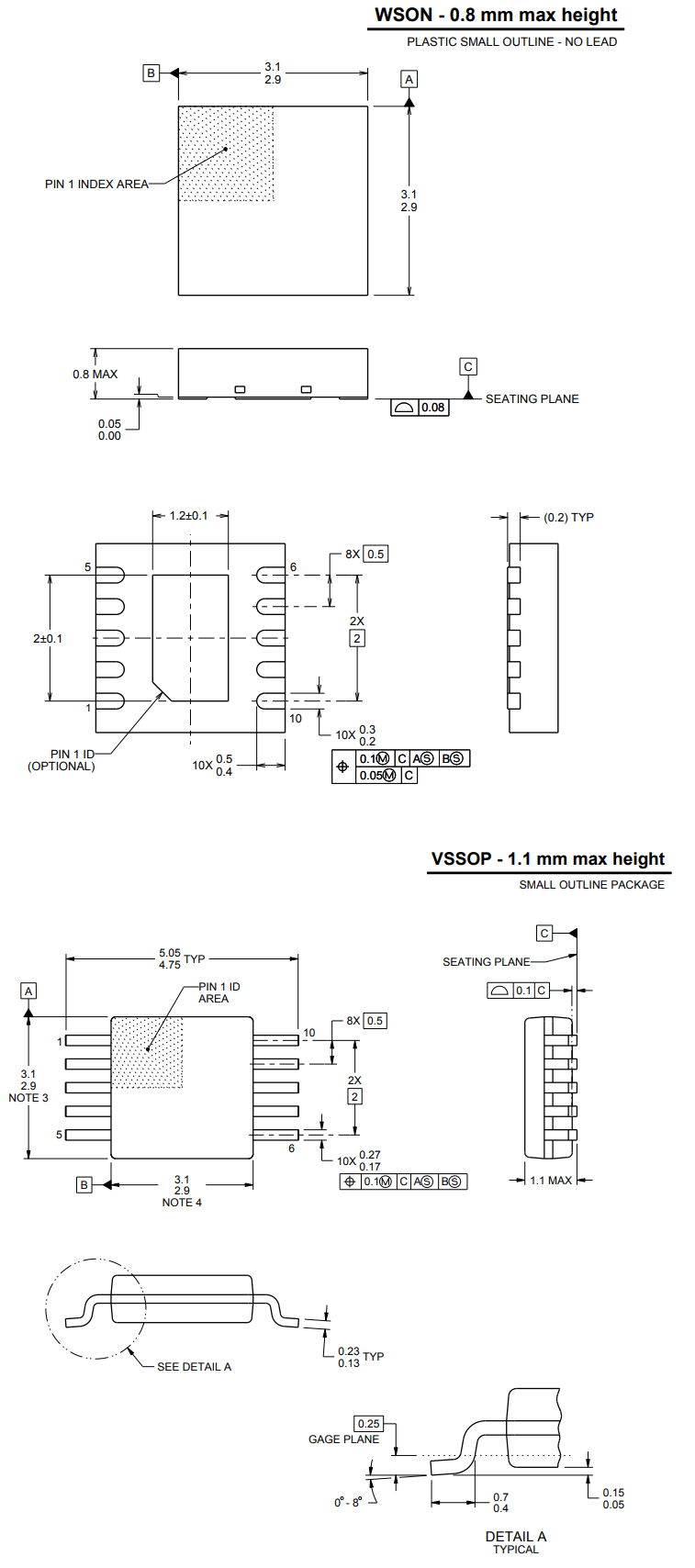

Informazioni sul Pacchetto FDC1004

Conclusione

L'IC di Rilevamento Capacitivo FDC1004 è una scelta forte per i progetti che necessitano di misurazioni di capacità precise e stabili. I suoi quattro canali di rilevamento, alta risoluzione, compensazione di offset, driver di schermatura e interfaccia I²C lo rendono più avanzato rispetto ai semplici controller di sensori tattili. Queste caratteristiche aiutano a migliorare l'accuratezza del rilevamento, ridurre le interferenze e semplificare la comunicazione con i microcontrollori. Il FDC1004 è più adatto per progetti che richiedono più della semplice rilevazione del tocco. È utile quando il design richiede misurazioni di capacità accurate, letture stabili, più ingressi di sensori e un buon controllo del rumore.

Domande Frequenti [FAQ]

1. Come fa il FDC1004 a mantenere una misurazione della capacità accurata in ambienti rumorosi?

Il FDC1004 include driver di schermatura integrati (SHLD1 e SHLD2) che aiutano a ridurre le interferenze EMI e la capacità parassitaria. Questo migliora la stabilità del rilevamento e consente una misurazione della capacità più accurata anche quando è presente rumore elettrico esterno.

2. Perché il FDC1004 supporta fino a 100 pF di capacità di offset?

Il supporto per una grande capacità di offset consente all'IC di lavorare con elettrodi di sensore più grandi e tracce PCB più lunghe. Questo aiuta a mantenere prestazioni di rilevamento stabili senza perdere precisione nella misurazione.

3. Cosa rende il FDC1004 diverso dai normali IC controller di tocco capacitivi?

A differenza dei controller touch di base, l'FDC1004 è progettato per misurazioni di capacità ad alta risoluzione. Fornisce una risoluzione a 16 bit, frequenze di campionamento programmabili e caratteristiche di rilevamento di precisione che supportano sistemi di rilevamento più avanzati.

4. Come migliora il CAPDAC interno le prestazioni di rilevamento?

Il CAPDAC interno compensa la capacità di offset del sensore prima della conversione. Questo riduce gli errori di misurazione e migliora la stabilità quando si utilizzano sensori di grandi dimensioni o collegamenti lunghi tra sensori.

5. Perché è importante l'interfaccia I²C nei sistemi basati su FDC1004?

L'interfaccia I²C semplifica la comunicazione tra l'FDC1004 e i microcontrollori. Riduce la complessità del cablaggio e consente una facile integrazione nei sistemi di rilevamento embedded.

6. Come influenzano le frequenze di uscita dati programmabili le prestazioni dell'FDC1004?

Le frequenze di uscita selezionabili di 100 S/s, 200 S/s e 400 S/s consentono ai progettisti di bilanciare la velocità di rilevamento, il tempo di risposta e il consumo energetico a seconda delle esigenze del sistema.

7. Perché è importante il basso consumo energetico nei sistemi di rilevamento capacitivi?

Con un consumo di corrente attiva di circa 750 µA e un consumo in standby di circa 29 µA, l'FDC1004 contribuisce a ridurre l'uso complessivo di energia del sistema, il che è importante per dispositivi elettronici compatti ed energeticamente efficienti.
