PMIC (Circuito Integrato di Gestione dell'Energia) Principi di Funzionamento e Specifiche

Un PMIC aiuta a controllare, regolare e distribuire l'energia all'interno di un sistema elettronico affinché ogni componente riceva la tensione e la corrente corrette. Questo articolo spiega cos'è un PMIC, come funziona, le sue specifiche importanti, i principali tipi, le interfacce di comunicazione e come si confronta con i regolatori di tensione e i convertitori DC-DC.

Catalogo

Cos'è un PMIC (Circuito Integrato di Gestione dell'Energia)?

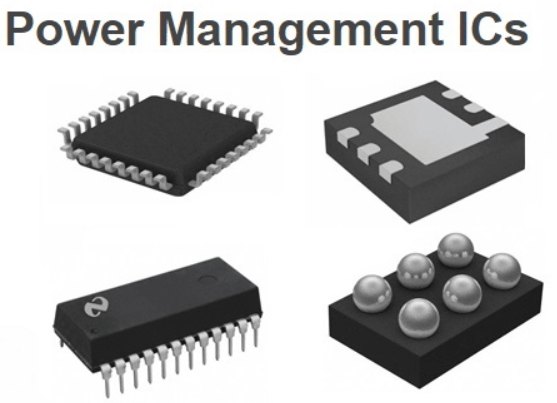

Un PMIC (Circuito Integrato di Gestione dell'Energia), noto anche come circuito integrato di gestione dell'energia, è un chip elettronico specializzato che controlla e gestisce l'energia all'interno di un dispositivo elettronico. Aiuta a distribuire la corretta tensione e corrente ai diversi componenti del sistema affinché il dispositivo possa funzionare in modo sicuro, efficiente e affidabile.

Un PMIC combina solitamente diverse funzioni di gestione dell'energia in un unico chip, inclusi la regolazione della tensione, la ricarica della batteria, il sequenziamento dell'energia, la protezione termica e il monitoraggio del sistema. Integrando queste funzioni insieme, un PMIC aiuta a ridurre la complessità del circuito, risparmiare spazio sulla PCB, migliorare l'efficienza energetica e semplificare la progettazione complessiva del sistema. I moderni dispositivi elettronici si basano sui PMIC per supportare prestazioni stabili, una maggiore durata della batteria e una gestione dell'energia efficiente in sistemi compatti e ad alte prestazioni.

Come funziona un PMIC nei Sistemi Elettronici

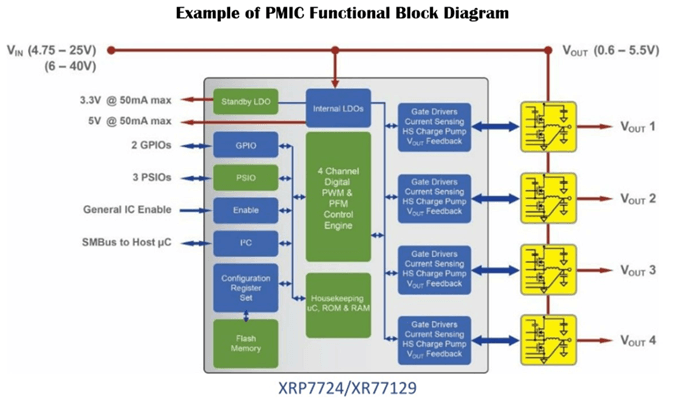

Un PMIC funziona ricevendo energia in ingresso e poi controllando, convertendo e distribuendo quell'energia a diverse parti di un sistema elettronico. Nell'esempio del diagramma a blocchi funzionale PMIC sopra, la tensione di ingresso entra attraverso la sezione VIN ed è elaborata all'interno del PMIC prima di essere consegnata a più canali di uscita come VOUT1, VOUT2, VOUT3 e VOUT4. Ogni uscita può fornire una diversa tensione regolata a seconda delle esigenze dei componenti del sistema.

All'interno del PMIC, blocchi come LDO interni, motori di controllo PWM e PFM, driver di gate e circuiti di rilevamento della corrente aiutano a mantenere una consegna di energia stabile ed efficiente. Il PMIC monitora continuamente i livelli di tensione e corrente, quindi regola automaticamente il suo funzionamento per mantenere stabili le uscite anche quando il carico del sistema cambia. Le interfacce di comunicazione come I2C e GPIO consentono inoltre al PMIC di funzionare con il processore per il sequenziamento dell'energia, il controllo in standby e il monitoraggio del sistema.

Combinando più funzioni di gestione dell'energia in un unico chip, un PMIC aiuta a ridurre lo spazio sulla PCB, semplificare la progettazione del circuito, migliorare l'efficienza energetica e supportare un funzionamento affidabile in dispositivi come smartphone, tablet, sistemi embedded ed elettronica industriale.

Specifiche Importanti dei PMIC

Parametro	Tipico Intervallo / Valore	Descrizione
Intervallo di Tensione di Ingresso	1,8 V a 60 V	L'intervallo di tensione supportato che può entrare nel PMIC
Tensione di Uscita	0,6 V a 24 V	La tensione regolata fornita ai componenti del sistema
Corrente di Uscita	100 mA a 20 A+	La corrente massima che il PMIC può fornire
Efficienza Energetica	80% a 98%	Efficienza della conversione di energia all'interno del PMIC
Numero di linee di alimentazione	Da 1 a 20+ linee	Numero di canali di uscita indipendenti
Frequenza di commutazione	Da 100 kHz a 5 MHz	Frequenza utilizzata dai convertitori DC-DC integrati
Numero di regolatori LDO	Da 1 a 20+ LDO	Numero di regolatori a bassa caduta di tensione integrati
Supporto per la ricarica della batteria	Da 100 mA a 10 A+ corrente di carica	Capacità di gestione della carica integrata
Sequenziamento di alimentazione	Sequenziamento multi-linea programmabile	Controllo dell'ordine di accensione e spegnimento
Protezione termica	Tipicamente spegnimento a 125°C a 175°C	Protezione contro il surriscaldamento
Protezione da sovracorrente (OCP)	5% a 30% oltre la corrente nominale	Limita il flusso di corrente eccessivo
Protezione da sovratensione (OVP)	Tipicamente 5% a 20% oltre la tensione di uscita	Previene picchi di tensione pericolosi
Corrente quiescente	Da 100 nA a 1 mA	Potenza consumata durante la modalità di standby
Tipo di pacchetto e dimensioni	WLCSP, QFN, BGA, TQFP	Dimensioni fisiche del pacchetto PMIC
Gamma di temperatura di funzionamento	Da -40°C a +125°C	Condizioni di temperatura supportate
Prestazioni di ripple e rumore	<10 mV to 50 mV typical	Stabilità della tensione di uscita e livello di rumore
Scalamento dinamico della tensione (DVS)	Da 0.6 V a 3.3 V programmabile	Capacità di regolare dinamicamente la tensione
Supporto per misuratori di carburante della batteria	Monitoraggio di tensione, corrente, temperatura, SOC	Capacità di monitoraggio della batteria
Caratteristiche di monitoraggio dei guasti	OCP, OVP, UVLO, OTP, Power-Good	Rilevamento e segnalazione dei guasti di sistema

Tipi principali di PMIC per la gestione dell'energia

PMIC mobili

I PMIC mobili sono progettati per smartphone, tablet ed elettronica di consumo portatile dove l'efficienza energetica, le dimensioni compatte e la durata della batteria sono critiche. Questi PMIC gestiscono le linee di alimentazione del processore, la carica della batteria, il controllo termico, l'alimentazione del display e le funzioni di ricarica rapida. Sono comunemente integrati con processori di applicazione mobile per supportare un funzionamento ad alte prestazioni riducendo al contempo il consumo energetico. Esempi reali includono il Qualcomm PM8998 utilizzato con le piattaforme mobili Snapdragon e il Dialog DA9063 utilizzato in dispositivi embedded portatili e sistemi mobili.

PMIC industriali

I PMIC industriali sono costruiti per sistemi di automazione, controllori embedded, robotica, computer industriali e attrezzature di fabbrica. Questi PMIC di solito supportano intervalli di tensione di ingresso più ampi, maggiore affidabilità e migliori prestazioni termiche per ambienti operativi difficili. Aiutano a regolare l'alimentazione per processori, sensori, moduli di comunicazione e interfacce industriali mantenendo un funzionamento stabile sotto carichi variabili. Esempi comuni includono il Texas Instruments TPS65217 utilizzato in sistemi Linux embedded e il NXP PF8100 progettato per processori industriali e automotive.

PMIC per veicoli

I PMIC per veicoli sono utilizzati in sistemi di infotainment, sistemi avanzati di assistenza alla guida (ADAS), cruscotti digitali, elettronica di carrozzeria e sistemi di veicoli elettrici. Questi PMIC sono progettati per operare in modo affidabile in condizioni di alta temperatura, vibrazioni e rumore elettrico comunemente presenti nei veicoli. I PMIC per veicoli includono anche funzioni avanzate di protezione e sicurezza funzionale per soddisfare gli standard automobilistici. Esempi includono l'Infineon TLF35584 per microcontrollori automotive e l'NXP FS6500 utilizzato in sistemi di sicurezza e controllo dei veicoli.

PMIC IoT e indossabili

I PMIC IoT e indossabili si concentrano sul funzionamento a ultra-bassa potenza per massimizzare la durata della batteria in dispositivi portatili compatti. Questi PMIC sono comunemente utilizzati in smartwatch, sensori wireless, dispositivi di monitoraggio della salute, prodotti Bluetooth e moduli IoT alimentati a batteria. Supportano una conversione energetica efficiente, una bassa corrente di standby e un design PCB compatto. Esempi reali includono il MAX20361 per elettronica indossabile e il nPM1300 di Nordic Semiconductor per applicazioni wireless a bassa potenza.

PMIC vs Regolatore di Tensione vs Convertitore DC-DC

Caratteristica	PMIC (Power Management IC)	Regolatore di Tensione	Convertitore DC-DC
Funzione Principale	Soluzione completa di gestione dell'energia	Fornisce tensione fissa o regolata	Converte una tensione DC in un'altra
Livello di Integrazione	Alto	Basso	Medio
Include più funzioni	Sì	No	No
Funzioni tipiche	LDO, convertitori buck/boost, ricarica della batteria, sequenziamento dell'alimentazione, monitoraggio	Stabilizzazione della tensione solo	Conversione della tensione step-up o step-down
Efficienza energetica	Alta	Moderata	Alta
Risparmio di spazio PCB	Eccellente	Limitata	Moderata
Complessità del design	Più complesso	Semplice	Moderata
Migliore per dispositivi compatti	Sì	Limitata	Sì
Supporto per la gestione della batteria	Sì	No	Limitato
Supporto per il sequenziamento dell'alimentazione	Sì	No	No
Caratteristiche di protezione termica	Avanzate	Basiche	Moderate
Interfacce di comunicazione	I2C, SPI, PMBus	Di solito nessuna	A volte disponibile
Applicazioni comuni	Smartphone, laptop, sistemi automobilistici, sistemi embedded	Piccoli circuiti analogici, sensori, elettronica semplice	Alimentatori, sistemi embedded, elettronica industriale
Costo	Maggiore	Basso	Moderato
Flessibilità	Alta	Limitata	Moderata

Interfacce di comunicazione comuni PMIC

Interfaccia I2C

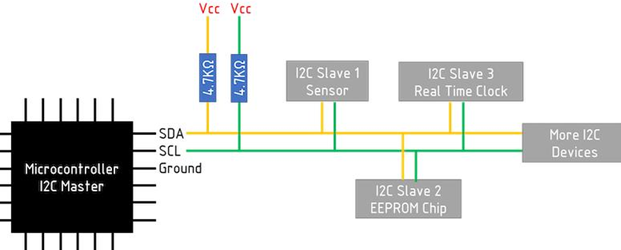

I2C è un'interfaccia di comunicazione comune utilizzata nei sistemi PMIC perché ha bisogno solo di due linee di segnale principali: SDA per i dati e SCL per il clock. Come mostrato nell'immagine, un controller agisce come master I2C, mentre diversi dispositivi si connettono allo stesso bus come dispositivi slave I2C. In un circuito PMIC, il processore può utilizzare queste linee SDA e SCL per comunicare con il PMIC.

Attraverso l'interfaccia I2C, il processore può controllare lo stato di tensione, cambiare le impostazioni di alimentazione, abilitare o disabilitare i lineamenti di alimentazione, controllare la sequenza di avvio e monitorare le condizioni di guasto. L'immagine mostra anche resistori di pull-up collegati a Vcc, necessari per mantenere le linee I2C stabili durante la comunicazione. Questa semplice struttura a due fili rende I2C utile negli smartphone, nei dispositivi IoT, nelle schede embedded e in altri sistemi elettronici compatti.

Interfaccia SPI

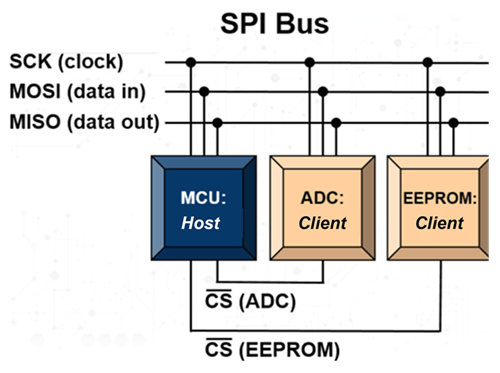

SPI è un'interfaccia di comunicazione utilizzata in alcuni sistemi PMIC quando è necessaria una trasferimento di dati più rapido e un controllo veloce. Come mostrato nell'immagine di esempio, l'MCU agisce come host, mentre altri dispositivi si collegano come client sul bus SPI. La connessione SPI utilizza linee di segnale separate per SCK o clock, MOSI o dati inviati dall'host, MISO o dati restituiti dal client, e CS o selezione chip per scegliere quale dispositivo comunicherà.

In un sistema PMIC, SPI consente al processore di inviare comandi di controllo, leggere lo stato di alimentazione, regolare le impostazioni di tensione e rispondere rapidamente ai cambiamenti del sistema. Rispetto a I2C, SPI di solito richiede più linee di segnale, ma può fornire comunicazioni più veloci e dirette.

Interfaccia PMBus

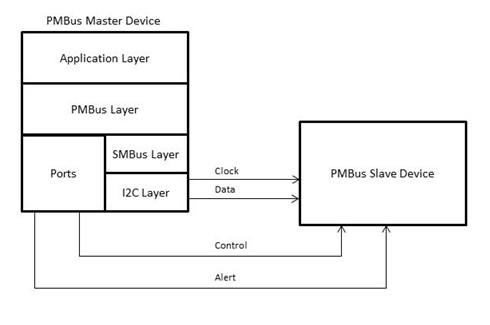

PMBus è un'interfaccia di comunicazione progettata per la gestione avanzata dell'energia e il monitoraggio. Come mostrato nell'immagine di esempio, un dispositivo master PMBus comunica con un dispositivo slave PMBus utilizzando linee di clock e dati, simili alla comunicazione SMBus o basata su I2C. Il diagramma mostra anche linee di controllo e allerta, che aiutano il sistema a gestire il comportamento energetico e a rispondere ai guasti.

PMBus consente al controller principale di monitorare tensione, corrente, temperatura e condizioni di guasto in tempo reale durante il funzionamento del PMIC. Può anche essere utilizzato per regolare le impostazioni di alimentazione, controllare lo stato del sistema e supportare la gestione energetica remota.

Interfaccia GPIO

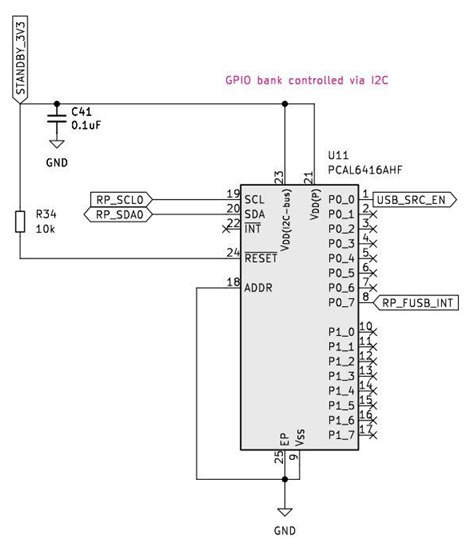

I pin GPIO sono utilizzati nei sistemi PMIC per funzioni di controllo e stato semplici. Come mostrato nell'immagine di esempio, il banco GPIO è controllato attraverso le linee I2C SCL e SDA, mentre i pin di uscita GPIO si collegano ai segnali di controllo del sistema come USB_SRC_EN e RP_FUSB_INT. Questo mostra come i pin GPIO possano aiutare il controller principale a gestire le funzioni relative all'alimentazione esterna.

Nei PMIC, i segnali GPIO possono abilitare o disabilitare i lineamenti di alimentazione, attivare interruzioni, rilevare guasti, resettare circuiti o controllare funzioni di standby. Sono utili perché offrono al processore un modo diretto per gestire eventi di alimentazione senza la necessità di comunicazioni complesse. Nei sistemi embedded, GPIO aiuta a coordinare avvio, spegnimento, modalità sleep e monitoraggio dei guasti tra il PMIC, il processore e altri dispositivi collegati.

Interfaccia UART

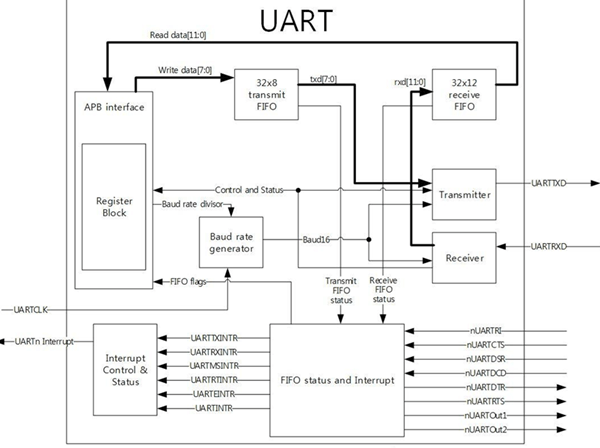

UART è un'interfaccia di comunicazione seriale che può essere utilizzata in alcuni sistemi PMIC per debug, diagnostica o configurazione di base. Come mostrato nell'immagine di esempio, il blocco UART include un trasmettitore, ricevitore, generatore di baud rate, buffer FIFO, blocco registri e controllo di interruzione/stato. Questi componenti consentono l'invio e la ricezione di dati tra il PMIC, il processore o uno strumento di sviluppo esterno. Nel funzionamento del PMIC, UART è meno comune rispetto a I2C o SPI, ma può comunque essere utile per leggere dati diagnostici, controllare messaggi di guasto o configurare impostazioni di alimentazione durante lo sviluppo e il testing.

Interruzioni e segnali di stato

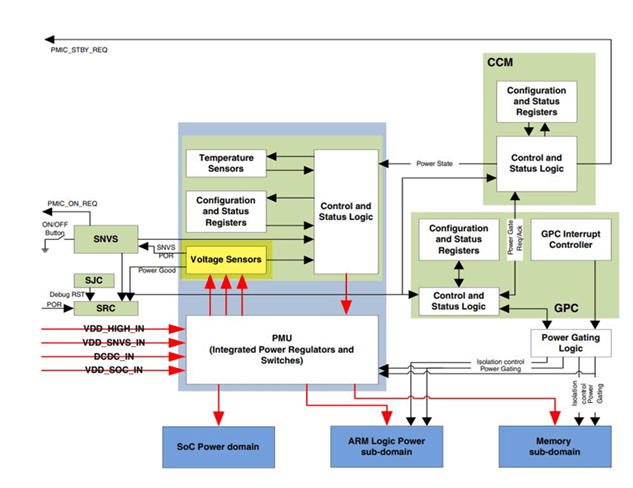

I segnali di interruzione e di stato aiutano il PMIC a segnalare rapidamente eventi correlati all'alimentazione al processore. Come mostrato nell'immagine di esempio, il PMU monitora ingressi come sensori di tensione, sensori di temperatura, registri di configurazione e segnali di stato dell'alimentazione. Quando il PMIC rileva un problema o un cambiamento di sistema, la logica di controllo e stato può inviare un segnale di interruzione o di stato al processore.

Questi segnali vengono utilizzati per segnalare eventi come surriscaldamento, bassa tensione, guasti di alimentazione, stato di alimentazione buono o cambiamenti nello stato di alimentazione nel sistema PMIC. L'immagine mostra anche la logica di power gating, che aiuta ad accendere o spegnere domini di alimentazione specifici, come il SoC, la logica ARM o la sezione di memoria. Questo consente al sistema di rispondere più rapidamente ai guasti, proteggere i circuiti sensibili e gestire l'alimentazione in modo più sicuro ed efficiente.

Produttori di PMIC popolari ed esempi di PMIC

Texas Instruments

Texas Instruments è uno dei principali produttori di soluzioni PMIC. L'azienda offre una vasta gamma di PMIC con convertitori buck integrati, LDO, funzioni di ricarica della batteria e supporto per la sequenza di alimentazione. Esempi di PMIC popolari includono il TPS65217 utilizzato nei sistemi Linux embedded e il TPS6594-Q1 progettato per processori automobilistici e sistemi ADAS.

Qualcomm

Qualcomm sviluppa PMIC principalmente per smartphone, tablet e piattaforme mobili. Questi PMIC lavorano a stretto contatto con i processori Snapdragon per gestire funzioni CPU, GPU, memoria, ricarica e batteria in modo efficiente. Esempi comuni includono il PM8998 e il PM8150, ampiamente utilizzati negli smartphone Android ad alte prestazioni.

Infineon Technologies

Infineon produce soluzioni PMIC per applicazioni automobilistiche, industriali e di elettronica di potenza. I loro PMIC si concentrano su affidabilità, gestione termica e funzioni di sicurezza richieste nei veicoli moderni e nei sistemi industriali. Esempi includono il TLF35584 per microcontrollori automobilistici e la famiglia di PMIC OPTIREG utilizzata nell'elettronica del veicolo.

NXP Semiconductors

NXP Semiconductors fornisce PMIC per sistemi automobilistici, processori embedded, apparecchiature industriali e dispositivi di rete. I loro PMIC supportano spesso sequenze di alimentazione avanzate, monitoraggio e funzioni di sicurezza. Esempi comuni includono il PF8100 per processori i.MX e il FS6500 utilizzato nei sistemi di controllo automobilistico.

Analog Devices

Analog Devices sviluppa PMIC ad alte prestazioni per automazione industriale, comunicazioni, elettronica medica e applicazioni di data center. I loro prodotti si concentrano sulla regolazione precisa dell'alimentazione, il monitoraggio e l'efficienza. Esempi di PMIC includono il LTC3589 e il MAX77650 per dispositivi indossabili e portatili.

Renesas Electronics

Renesas offre soluzioni PMIC per sistemi automobilistici, elettronica industriale, dispositivi di consumo e processori embedded. I loro PMIC supportano una regolazione della tensione efficiente, un'operazione a bassa potenza e funzioni di protezione del sistema. Esempi popolari includono l'ISL91302A e il RAA215300 per sistemi embedded avanzati.

STMicroelectronics

STMicroelectronics produce PMIC comunemente utilizzati in sistemi embedded basati su STM32 e applicazioni a bassa potenza. Esempi includono il STPMIC1 per microprocessori STM32 e il L5965 per applicazioni di gestione dell'alimentazione automobilistica.

Progettazione PCB con PMIC

La progettazione di un PCB con un PMIC richiede una pianificazione accurata perché un PMIC può controllare più linee di alimentazione, regolatori di commutazione e circuiti sensibili a bassa tensione. Poiché il layout del PCB influisce direttamente sulla stabilità dell'alimentazione, sulle prestazioni termiche, sull'efficienza e sull'affidabilità, un layout scadente può causare rumore di tensione, interferenze di commutazione, surriscaldamento, avvio instabile o problemi di comunicazione.

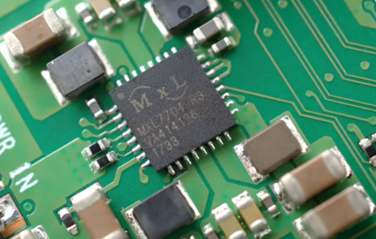

Il posizionamento dei componenti è una delle parti più importanti della progettazione di PCB basata su PMIC. Come mostrato nell'immagine di esempio sopra, il PMIC è solitamente circondato da condensatori, induttori e altri componenti relativi all'alimentazione posti vicino all'IC. I condensatori di ingresso e uscita devono rimanere vicino ai pin di alimentazione del PMIC per ridurre l'ondulazione della tensione e migliorare la risposta durante i cambiamenti improvvisi di carico.

Il layout di terra, il controllo termico e il routing dell'alimentazione sono anche critici. Un piano di massa solido aiuta a ridurre il rumore e il calore, mentre tracce sensibili come feedback, I2C e linee di rilevamento dovrebbero stare lontano dai nodi di commutazione rumorosi. I percorsi ad alta corrente dovrebbero utilizzare tracce di rame più larghe, via termici e routing breve per ridurre il calore, EMI e picchi di tensione. Un layout PMIC pulito migliora l'efficienza, protegge i segnali e mantiene il sistema stabile.

Conclusione

La scelta del PMIC giusto dipende dall'applicazione, dalla tensione di ingresso, dai rail di uscita, dalla domanda di corrente, dall'efficienza, dall'interfaccia di comunicazione, dalle dimensioni del pacchetto e dalle caratteristiche di protezione. I dispositivi mobili hanno bisogno di PMIC compatti ed efficienti dal punto di vista energetico, mentre i sistemi automobilistici e industriali necessitano di una protezione più robusta, di un supporto di temperatura più ampio e di una maggiore affidabilità.

Domande Frequenti [FAQ]

1. Perché i dispositivi elettronici moderni hanno bisogno di un PMIC invece di componenti di alimentazione separati?

I dispositivi moderni richiedono spesso più livelli di tensione, gestione della batteria, protezione termica e sequenziamento dell'avvio in uno spazio molto ridotto. Un PMIC combina queste funzioni in un solo chip, contribuendo a ridurre le dimensioni del PCB, migliorare l'efficienza energetica, semplificare il design e supportare una maggiore affidabilità rispetto all'utilizzo di molti componenti di alimentazione separati.

2. In che modo un PMIC migliora la durata della batteria negli elettronici portatili?

Un PMIC migliora la durata della batteria controllando l'uso dell'energia in modo più efficiente. Può ridurre il consumo energetico non necessario, mettere i componenti in modalità a basso consumo, regolare la tensione in modo più accurato e gestire la carica della batteria in modo sicuro. Questo aiuta dispositivi come smartphone, tablet e indossabili a funzionare più a lungo con una singola carica.

3. Cosa succede se un PMIC fallisce in un sistema elettronico?

Quando un PMIC fallisce, il sistema può sperimentare problemi di avvio, tensione instabile, surriscaldamento, guasti di carica, spegnimenti casuali o perdita totale di potenza. Poiché il PMIC controlla più rail di potenza e funzioni di protezione, un PMIC danneggiato può influenzare il funzionamento dell'intero dispositivo.

4. In che modo i PMIC aiutano a ridurre la generazione di calore nei dispositivi elettronici?

I PMIC migliorano l'efficienza della conversione energetica e riducono le perdite di energia non necessarie durante la regolazione della tensione. Maggiore efficienza significa che meno energia elettrica viene convertita in calore, il che aiuta a migliorare le prestazioni termiche in dispositivi compatti come smartphone, laptop e sistemi embedded.

5. Qual è la differenza tra un PMIC e un regolatore di tensione standard?

Un regolatore di tensione standard fornisce principalmente un'uscita di tensione stabile, mentre un PMIC integra più funzioni di gestione dell'alimentazione in un solo dispositivo. Un PMIC può includere convertitori DC-DC, LDO, carica della batteria, protezione termica, circuiti di monitoraggio e interfacce di comunicazione, rendendolo più adatto per sistemi complessi.

6. Perché i PMIC utilizzano la sequenza di alimentazione nei sistemi elettronici?

I diversi componenti del sistema spesso devono accendersi e spegnersi in un ordine specifico per evitare instabilità o danni all'hardware. La sequenza di alimentazione del PMIC controlla questo processo di avvio e spegnimento per garantire che processori, memoria e dispositivi periferici funzionino in modo sicuro e corretto.
