Guida ai Tipi di Convertitori DC-DC e alle Topologie di Conversione di Potenza

I convertitori DC-DC sono circuiti elettronici di potenza che modificano un livello di tensione DC in un altro livello di tensione DC.Molti dispositivi elettronici e sistemi di alimentazione non funzionano alla stessa tensione.Alcuni circuiti necessitano di una tensione inferiore per processori e sensori, mentre altri richiedono una tensione maggiore per motori, sistemi di comunicazione o distribuzione di energia.I convertitori DC-DC aiutano a fornire energia stabile, efficiente e controllata riducendo al contempo la perdita di energia e la generazione di calore.Vengono utilizzati diversi modelli di convertitori a seconda dei requisiti di tensione, del livello di potenza, dell'efficienza, della sicurezza e della complessità del sistema.Questo articolo spiega i principali tipi di convertitori CC-CC, compresi i modelli isolati e non isolati.

Catalogo

Principali tipologie di convertitori DC-DC

I convertitori DC-DC possono essere suddivisi in due categorie principali: convertitori isolati e non isolati.La differenza tra loro si basa principalmente sul fatto che il lato di ingresso e quello di uscita siano separati elettricamente.Ciascun tipo è progettato per requisiti di conversione di tensione, livelli di sicurezza, intervalli di potenza e ambienti applicativi diversi.Alcuni sistemi si concentrano su dimensioni compatte ed elevata efficienza, mentre altri richiedono l'isolamento elettrico per la sicurezza, la riduzione del rumore o la protezione dei circuiti sensibili.

Convertitori CC-CC isolati

I convertitori CC-CC isolati utilizzano un trasformatore per separare elettricamente i lati di ingresso e di uscita.Questo isolamento aiuta a migliorare la sicurezza, a ridurre i problemi del loop di terra e a proteggere i circuiti sensibili da guasti elettrici o picchi di tensione.Poiché il trasformatore trasferisce anche energia, i convertitori isolati sono comunemente utilizzati in sistemi ad alta tensione, apparecchiature industriali, dispositivi medici, hardware per telecomunicazioni, sistemi di veicoli elettrici e alimentatori per server.Nelle applicazioni pratiche, i convertitori isolati sono spesso preferiti quando le apparecchiature devono soddisfare severi standard di sicurezza elettrica o quando diverse parti del sistema funzionano con potenziali di terra separati.

Convertitori DC-DC non isolati

I convertitori CC-CC non isolati non utilizzano l'isolamento del trasformatore.L'ingresso e l'uscita condividono la stessa terra elettrica, il che consente al progetto di essere più piccolo, più semplice, più veloce e solitamente più efficiente per applicazioni a potenza medio-bassa.I tipi comuni di convertitori non isolati includono convertitori buck, boost, buck-boost, Ćuk, SEPIC, Zeta e convertitori ad alto guadagno come design con induttori interfogliati o accoppiati.Poiché evitano l'isolamento del trasformatore, spesso garantiscono costi inferiori e densità di potenza più elevate.

Tipi comuni di convertitori CC-CC isolati

Convertitore flyback

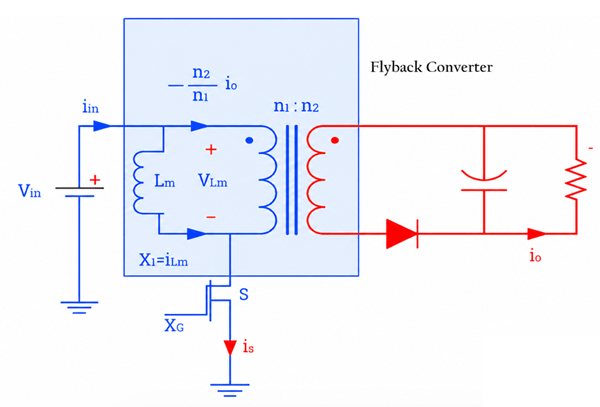

Un convertitore flyback è un convertitore CC-CC isolato che utilizza un trasformatore per trasferire energia dall'ingresso all'uscita fornendo allo stesso tempo l'isolamento elettrico.In base al diagramma, quando l'interruttore S si accende, la corrente scorre attraverso l'avvolgimento primario e immagazzina energia nell'induttanza magnetizzante del trasformatore (Lm).Durante questo tempo, il diodo di uscita è spento.Quando l'interruttore si spegne, l'energia immagazzinata viene trasferita all'avvolgimento secondario, il diodo si accende e la potenza fluisce al condensatore di uscita e al carico.Il convertitore utilizza componenti come un trasformatore con rapporto spire (n1:n2), transistor di commutazione, diodo, condensatore e induttanza magnetica.I convertitori flyback sono comunemente progettati per applicazioni di potenza medio-bassa, in genere funzionano da pochi watt fino a circa 150 W, con tensioni di ingresso che vanno da alimentatori CC a bassa tensione ad alimentatori CA-CC ad alta tensione a seconda del progetto.

Convertitore in avanti

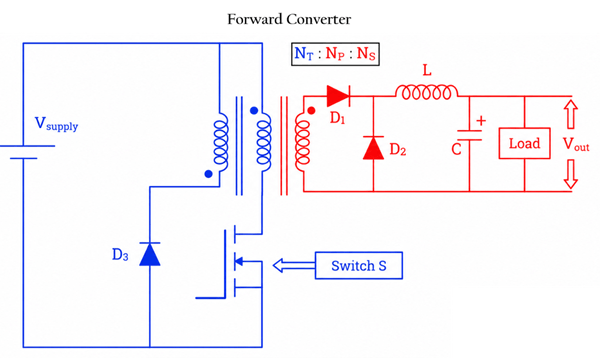

Un convertitore diretto trasferisce l'energia direttamente dall'avvolgimento primario del trasformatore all'avvolgimento secondario mentre l'interruttore S è acceso.Nell'immagine, la fonte di alimentazione in ingresso (Vsupply) invia energia attraverso il trasformatore quando l'interruttore si attiva.L'avvolgimento secondario fornisce quindi potenza attraverso il diodo D1, mentre l'induttore di uscita L e il condensatore C attenuano la tensione prima che raggiunga il carico.Quando l'interruttore si spegne, il diodo D2 mantiene il flusso di corrente al carico, contribuendo a stabilizzare l'uscita.L'avvolgimento di ripristino aggiuntivo e il diodo D3 aiutano a ripristinare il flusso magnetico del trasformatore per prevenire la saturazione del nucleo.

Rispetto a un convertitore flyback, un convertitore forward offre solitamente un ripple di uscita inferiore, una migliore efficienza e prestazioni migliorate per applicazioni di potenza medio-alta.È comunemente utilizzato negli alimentatori industriali, nei sistemi di telecomunicazioni, nei server e nei progetti SMPS ad alta efficienza, in genere operando da decine a diverse centinaia di watt a seconda del progetto del circuito.

Convertitore push-pull

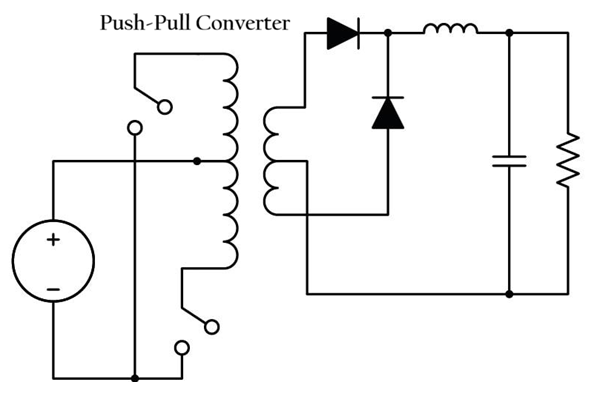

Un convertitore push-pull è un convertitore CC-CC isolato che utilizza due transistor di commutazione per pilotare alternativamente i lati opposti dell'avvolgimento primario del trasformatore con presa centrale.In una tipica immagine di un convertitore push-pull, il trasformatore è posizionato al centro, mentre i due interruttori funzionano uno alla volta, creando un flusso di corrente alternata attraverso l'avvolgimento primario.Questo funzionamento alternato consente all'energia di essere trasferita in modo efficiente al lato secondario, dove i diodi raddrizzatori e i filtri di uscita convertono il segnale CA ad alta frequenza in una tensione di uscita CC stabile.

Rispetto ai convertitori flyback e forward, i convertitori push-pull sono più adatti per applicazioni di potenza medio-alta perché forniscono un migliore utilizzo del trasformatore, una maggiore efficienza e una migliore gestione della potenza.La topologia aiuta inoltre a ridurre le dimensioni del trasformatore poiché durante il funzionamento vengono utilizzate entrambe le metà del nucleo del trasformatore.I convertitori push-pull sono comunemente usati e di solito vanno da decine a diverse centinaia di watt a seconda della frequenza di commutazione e del design del trasformatore.

Convertitore a mezzo ponte

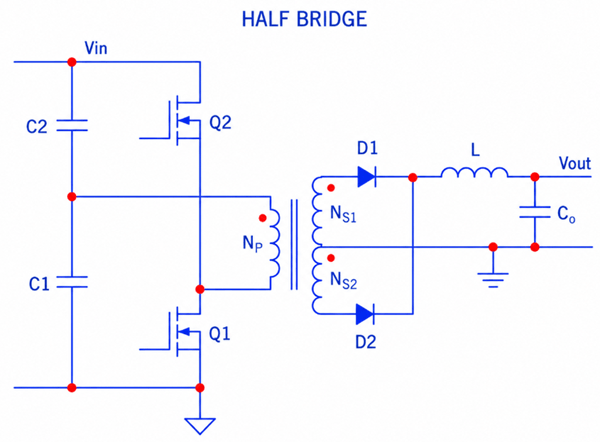

Un convertitore a mezzo ponte è un convertitore CC-CC isolato comunemente utilizzato negli alimentatori switching di potenza medio-alta.Nell'immagine, due transistor di commutazione (Q1 e Q2) funzionano alternativamente per pilotare l'avvolgimento primario del trasformatore (Np).I condensatori C1 e C2 dividono la tensione di ingresso (Vin) in due metà, consentendo agli interruttori di applicare impulsi di tensione alternata al trasformatore.Sul lato secondario, l'uscita del trasformatore viene raddrizzata dai diodi D1 e D2, quindi filtrata dall'induttore L e dal condensatore Co per produrre una tensione di uscita CC stabile (Vout).

I punti rossi negli avvolgimenti del trasformatore indicano la polarità dell'avvolgimento per il corretto funzionamento della fase.Rispetto a un convertitore push-pull, la topologia a mezzo ponte riduce lo stress di tensione sui transistor di commutazione poiché ciascun interruttore normalmente vede solo circa la metà della tensione di ingresso.

Convertitore a ponte intero

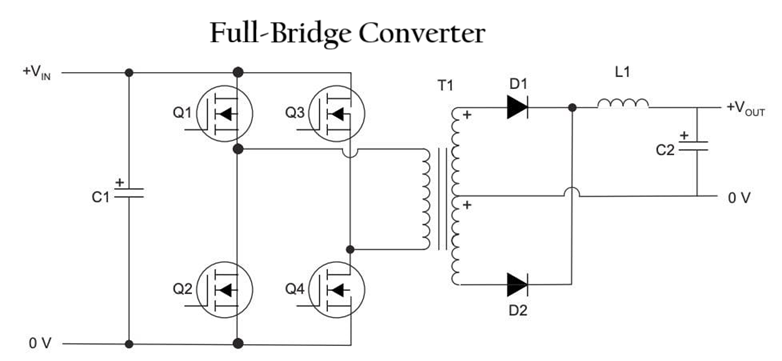

Immagine della topologia del convertitore full-bridge (chiamato anche convertitore H-Bridge).Lo schema mostra i quattro transistor di commutazione (Q1, Q2, Q3 e Q4) disposti in una configurazione a ponte attorno all'avvolgimento primario del trasformatore, che è la caratteristica principale di un convertitore a ponte intero.Gli interruttori funzionano in coppie alternate, tipicamente Q1 con Q4 e Q2 con Q3, per applicare tensione alternata al trasformatore T1.Sul lato secondario, i diodi D1 e D2 rettificano l'uscita del trasformatore, mentre l'induttore L1 e il condensatore C2 attenuano la tensione di uscita.I convertitori a ponte intero sono comunemente utilizzati nei convertitori CC-CC ad alta potenza e nei sistemi SMPS perché forniscono elevata efficienza, migliore utilizzo del trasformatore e supporto per applicazioni di potenza a livello di kilowatt.

Convertitore risonante

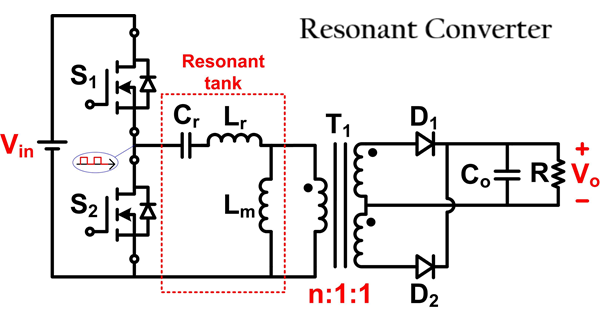

Un convertitore DC-DC risonante è un convertitore isolato ad alta efficienza che utilizza un circuito risonante, chiamato serbatoio risonante, per trasferire energia con perdite di commutazione inferiori e rumore elettrico ridotto.Nell'immagine, gli interruttori S1 e S2 generano alternativamente segnali di commutazione ad alta frequenza dalla tensione di ingresso (Vin).Il serbatoio risonante, formato dal condensatore risonante Cr, dall'induttore risonante Lr e dall'induttanza magnetizzante Lm, crea un flusso di corrente regolare di tipo sinusoidale invece di transizioni di commutazione brusche.

Ciò aiuta a ridurre il calore e lo stress da commutazione sui MOSFET.Il trasformatore T1 fornisce l'isolamento elettrico e la conversione della tensione, mentre i diodi D1 e D2 rettificano il segnale CA del lato secondario in tensione di uscita CC (Vo).Capacitor Co filtra l'uscita per fornire alimentazione CC stabile al carico R. I convertitori risonanti sono ampiamente utilizzati in applicazioni ad alta efficienza come alimentatori per server, alimentatori per giochi, caricabatterie per veicoli elettrici, sistemi di telecomunicazioni e progetti SMPS ad alte prestazioni perché supportano tecniche di commutazione morbida come ZVS (Zero Frequency Switching), che migliora l'efficienza e riduce le EMI a frequenze di commutazione elevate.

Tipi comuni di convertitori CC-CC non isolati

Topologie convenzionali/di base

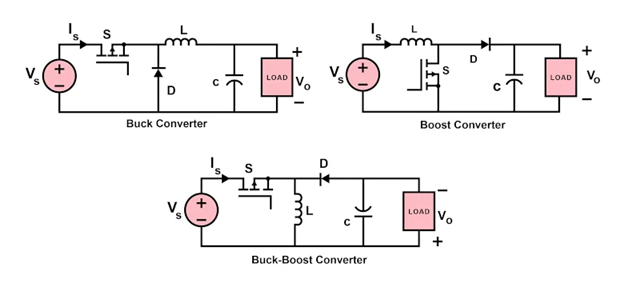

Convertitore Buck

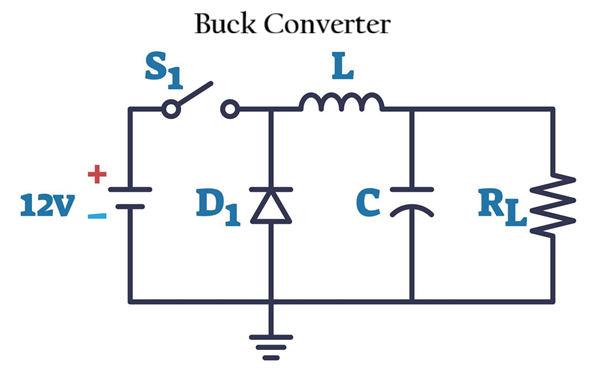

Un convertitore buck riduce una tensione di ingresso più elevata a una tensione di uscita più bassa con alta efficienza.Nell'immagine, la sorgente di ingresso a 12 V fornisce alimentazione al circuito tramite l'interruttore S1.Quando S1 si accende, la corrente scorre attraverso l'induttore L, che immagazzina energia fornendo alimentazione al resistore di carico RL e al condensatore di carica C.

Quando l'interruttore si spegne, l'induttore rilascia l'energia immagazzinata attraverso il diodo D1, consentendo alla corrente di continuare a fluire verso il carico anche se l'interruttore è aperto.Il condensatore C attenua la tensione di uscita e riduce l'ondulazione.Controllando il tempo di accensione e spegnimento dell'interruttore, chiamato ciclo di lavoro, il convertitore regola la tensione di uscita a un livello inferiore rispetto alla tensione di ingresso.

Convertitore di potenziamento

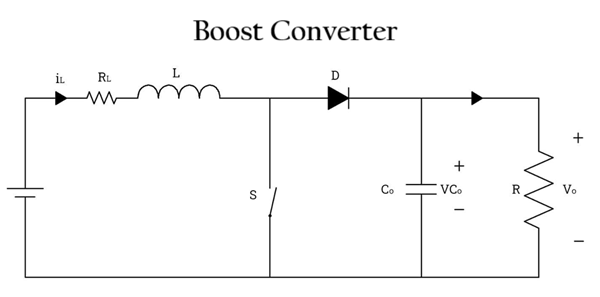

Un convertitore boost è un convertitore CC-CC non isolato che aumenta la tensione di ingresso fino a una tensione di uscita più elevata.Nell'immagine, l'induttore L, l'interruttore S, il diodo D, il condensatore Co e il resistore di carico R lavorano insieme per aumentare la tensione.Quando l'interruttore S viene attivato, la corrente scorre attraverso l'induttore e l'energia viene immagazzinata nel suo campo magnetico mentre il diodo blocca la corrente dal lato di uscita.Quando l'interruttore si spegne, l'induttore rilascia l'energia immagazzinata attraverso il diodo D al condensatore di uscita e al carico.La tensione rilasciata dall'induttore si aggiunge alla tensione di ingresso, creando una tensione di uscita (Vo) più elevata rispetto alla sorgente di ingresso.Il condensatore Co attenua la tensione di uscita e riduce l'ondulazione.

Convertitore buck-boost

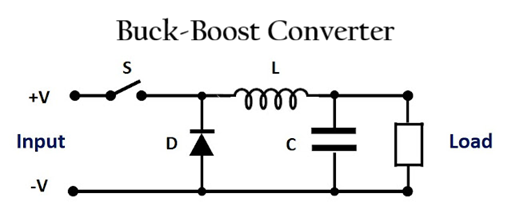

Un convertitore buck-boost può diminuire o aumentare la tensione di ingresso.Nell'immagine, l'interruttore S controlla il modo in cui l'energia si muove attraverso il circuito.Quando S si accende, la corrente fluisce dall'ingresso attraverso l'induttore L, quindi l'induttore immagazzina energia.Durante questo tempo, il diodo D è polarizzato inversamente e il condensatore C alimenta il carico.Quando S si spegne, l'induttore rilascia l'energia immagazzinata attraverso il diodo al condensatore e al carico.Ciò consente al circuito di produrre una tensione di uscita che può essere superiore o inferiore a quella di ingresso, a seconda del ciclo di lavoro.Questa topologia è utile per i sistemi alimentati a batteria in cui la tensione di ingresso può aumentare o diminuire durante il funzionamento.

Convertitori CC-CC non isolati avanzati e ad alto guadagno

I convertitori CC-CC avanzati e ad alto guadagno non isolati sono progettati per applicazioni che richiedono rapporti di conversione di tensione più ampi, efficienza migliorata, ondulazione inferiore o gestione della potenza superiore rispetto ai convertitori buck e boost standard.Il Uscita positiva Super Lift Luo (POSLL) il convertitore aumenta la tensione attraverso una tecnica di sollevamento del condensatore mantenendo la polarità di uscita positiva, rendendolo utile per applicazioni ad alto step-up. Convertitori quadratici ottenere un guadagno di tensione molto più elevato combinando più stadi di conversione, consentendo un ampio aumento o riduzione della tensione senza cicli di lavoro estremamente elevati.

Convertitori ad induttori accoppiati utilizzano induttori collegati magneticamente per migliorare il guadagno di tensione, ridurre lo stress di commutazione e aumentare l'efficienza nei progetti compatti. Convertitori interfogliati utilizzare più fasi di commutazione che operano in parallelo per distribuire la corrente in modo più uniforme, ridurre l'ondulazione in ingresso e in uscita, migliorare le prestazioni termiche e supportare sistemi di potenza più elevata.

Come funzionano i convertitori DC-DC nelle applicazioni reali

Veicoli elettrici (EV)

I convertitori DC-DC nei veicoli elettrici convertono l'energia della batteria ad alta tensione in tensioni inferiori necessarie ai sistemi di illuminazione, ai moduli di infotainment, ai sensori, ai controller e all'elettronica ausiliaria.Questi convertitori devono funzionare con elevata efficienza perché la perdita di energia influisce direttamente sull'autonomia e sulle prestazioni termiche.I sistemi EV richiedono inoltre una regolazione stabile della tensione durante le accelerazioni rapide, la frenata rigenerativa e le fluttuazioni della tensione della batteria.

Energia solare e sistemi di energia rinnovabile

I sistemi di energia solare e rinnovabile utilizzano convertitori DC-DC per regolare le tensioni di ingresso instabili da pannelli solari, batterie e sistemi di accumulo di energia.I convertitori ad alto guadagno vengono spesso utilizzati perché la tensione del pannello solare cambia con l'intensità della luce solare e la temperatura.

Elettronica alimentata a batteria

L'elettronica alimentata a batteria si affida ai convertitori DC-DC per fornire una tensione stabile anche quando la tensione della batteria diminuisce durante la scarica.Smartphone, laptop, droni, dispositivi medici portatili ed elettronica indossabile utilizzano comunemente convertitori buck, boost o buck-boost per migliorare la durata della batteria e ridurre la perdita di potenza.

Sistemi Industriali e di Automazione

I sistemi industriali utilizzano convertitori CC-CC per alimentare PLC, sensori, moduli di comunicazione, driver di motori e controller di automazione.Questi ambienti spesso contengono rumore elettrico, picchi di tensione e carichi di commutazione pesanti, quindi i convertitori devono mantenere un funzionamento stabile in condizioni difficili.

IoT e dispositivi integrati

I sistemi IoT e integrati utilizzano convertitori CC-CC per gestire l'energia in modo efficiente in dispositivi elettronici compatti a basso consumo.Dispositivi come sensori intelligenti, moduli wireless, microcontrollori e sistemi di edge computing spesso funzionano con batterie o linee di alimentazione a bassa tensione.

Fattori chiave di prestazione dei convertitori DC-DC

• Efficienza - Misura l'efficacia con cui il convertitore trasferisce la potenza in ingresso all'uscita con una perdita di energia e una generazione di calore minime.

• Regolazione della tensione - Descrive quanto stabile rimane la tensione di uscita durante i cambiamenti nella tensione di ingresso o nelle condizioni di carico.

• Frequenza di commutazione - Una frequenza di commutazione più elevata può ridurre le dimensioni dei componenti, ma può aumentare le perdite di commutazione e le EMI.

• Densità di potenza - Si riferisce alla quantità di potenza che il convertitore può fornire in dimensioni fisiche compatte.

• Prestazioni termiche - Indica quanto bene il convertitore gestisce il calore durante il funzionamento continuo.

• Tensione di ondulazione e rumore - Misura le fluttuazioni di tensione indesiderate che possono influenzare i circuiti elettronici sensibili.

• Risposta transitoria - Mostra la rapidità con cui il convertitore reagisce alle variazioni improvvise del carico o della tensione di ingresso.

• Interferenza elettromagnetica (EMI) - La commutazione ad alta velocità può generare rumore elettrico che potrebbe interferire con i circuiti vicini.

• Intervallo di tensione in ingresso - Definisce la tensione di ingresso minima e massima che il convertitore può gestire in sicurezza.

• Capacità di carico - Determina quanta corrente o potenza il convertitore può fornire ai dispositivi collegati.

• Capacità di isolamento - Importante nei convertitori isolati dove è richiesta la separazione elettrica per sicurezza e protezione.

Conclusione

La scelta del convertitore giusto dipende dall'intervallo di tensione richiesto, dal livello di potenza, dalla stabilità dell'uscita, dalle prestazioni di commutazione, dal controllo del calore e dai limiti di rumore.Comprendendo ciascuna topologia e i suoi punti di forza, è possibile selezionare un convertitore che soddisfi le esigenze elettriche e prestazionali del sistema.

Domande frequenti [FAQ]

1. Perché sono preferiti i convertitori CC-CC isolati nei sistemi ad alta tensione e critici per la sicurezza?

I convertitori CC-CC isolati utilizzano un trasformatore per separare elettricamente i lati di ingresso e di uscita.Ciò aiuta a proteggere i circuiti sensibili da picchi di tensione, problemi di loop di terra e guasti elettrici.Sono importanti anche negli impianti che devono soddisfare severi standard di sicurezza elettrica.

2. In che modo un convertitore flyback immagazzina e trasferisce energia in modo diverso da un convertitore forward?

Un convertitore flyback immagazzina prima l'energia nel trasformatore e la trasferisce all'uscita quando l'interruttore si spegne.Un convertitore diretto trasferisce l'energia direttamente all'uscita mentre l'interruttore è acceso, il che di solito fornisce un'ondulazione inferiore e una migliore efficienza a livelli di potenza più elevati.

3. Perché i convertitori push-pull, half-bridge e full-bridge sono migliori per il funzionamento a potenza maggiore?

Queste topologie utilizzano più dispositivi di commutazione e un migliore utilizzo del trasformatore per gestire livelli di potenza più elevati in modo più efficiente.Riducono inoltre lo stress sui singoli componenti e migliorano le prestazioni termiche rispetto ai design dei convertitori più semplici.

4. Quale vantaggio ha un convertitore DC-DC risonante rispetto ai convertitori hard-switching convenzionali?

I convertitori risonanti utilizzano tecniche di commutazione graduale come la commutazione a tensione zero (ZVS) per ridurre le perdite di commutazione e la generazione di calore.Ciò consente una maggiore efficienza, minori EMI e un migliore funzionamento ad alta frequenza.

5. Perché il ciclo di lavoro è importante nei convertitori buck, boost e buck-boost?

Il ciclo di lavoro controlla per quanto tempo l'interruttore rimane acceso e spento durante il funzionamento.La modifica del ciclo di lavoro influisce direttamente su quanto il convertitore aumenta o diminuisce la tensione di uscita.

6. In che modo i convertitori con induttore accoppiato e interleaved migliorano le prestazioni di conversione CC-CC ad alto guadagno?

I convertitori a induttori accoppiati migliorano il guadagno di tensione e l'efficienza utilizzando induttori collegati magneticamente, mentre i convertitori interlacciati dividono la corrente su più fasi per ridurre l'ondulazione, il calore e lo stress sui componenti.
