Guida al pinout FT230X, impostazione del driver e interfaccia con microcontrollori

I computer moderni utilizzano solitamente porte USB, ma molti microcontrollori e dispositivi integrati comunicano ancora tramite segnali seriali UART.È qui che diventa utile l'FT230X.Questo articolo spiega la piedinatura dell'FT230X, il funzionamento interno, le specifiche elettriche, la configurazione del driver, la connessione del microcontroller, le prestazioni, i confronti e gli usi nel mondo reale.

Catalogo

CI di interfaccia USB-UART FT230X

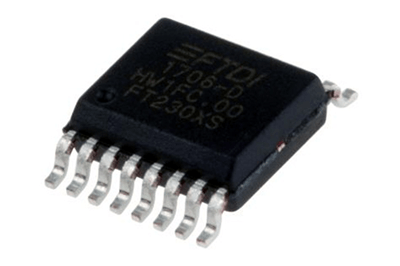

Il FT230X è un IC di interfaccia USB-to-UART compatto di FTDI.Converte i dati USB da un computer in segnali UART seriali asincroni, consentendo all'hardware esterno di comunicare attraverso le linee TX e RX.Il chip gestisce internamente l'intero protocollo USB, quindi riduce il lavoro del firmware e semplifica la progettazione seriale USB.

Supporta velocità dati da 300 baud fino a 3 Mbaud, include la generazione di clock integrata senza la necessità di un cristallo esterno e fornisce pin CBUS configurabili, segnali di comando LED, inversione del segnale UART e memoria integrata per la configurazione del dispositivo.Supporta anche i driver FTDI VCP e D2XX, aiutando il dispositivo ad apparire come una porta COM virtuale sui sistemi supportati.

L'FT230X è progettato per hardware compatto e a basso consumo, con compatibilità USB 2.0 Full Speed, reset integrato, regolatori interni, bassa corrente attiva e di sospensione e funzionamento in un intervallo di temperature esteso.

Informazioni per l'ordinazione:

Parte Numero	Pacchetto Digitare	Perno Conte	Pacchetto Descrizione	RoHS Stato
FT230XS-R	SSOP	16 perni	Riduci piccolo Pacchetto di contorno	Conforme alla direttiva RoHS
FT230XQ-R	QFN	16 perni	Quadruplo appartamento Pacchetto senza piombo	Conforme alla direttiva RoHS

Pinout e panoramica dell'hardware dell'FT230X

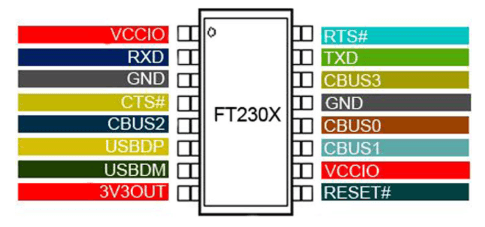

L'FT230X include pin di comunicazione USB come USBDP e USBDM, che si collegano direttamente alle linee dati USB.I pin TXD e RXD gestiscono la trasmissione e la ricezione seriale UART, mentre RTS# e CTS# supportano il controllo del flusso hardware opzionale per una comunicazione più stabile.

I pin relativi all'alimentazione includono VCCIO, 3V3OUT e GND.VCCIO consente alla tensione dell'interfaccia UART di corrispondere ai livelli logici esterni, mentre 3V3OUT fornisce l'uscita regolata interna da 3,3 V.Il chip include anche un pin RESET# per il controllo del ripristino dell'hardware.

Ulteriori pin configurabili come CBUS0, CBUS1, CBUS2 e CBUS3 possono essere programmati per funzioni come indicatori LED TX/RX, uscita clock o funzionamento GPIO.Questa flessibilità aiuta a semplificare la progettazione dei circuiti esterni migliorando al tempo stesso il controllo e il monitoraggio dell'interfaccia.

Funzionamento interno dell'FT230X

L'FT230X funziona come un ponte tra l'interfaccia USB di un computer e un sistema di comunicazione seriale UART.Internamente, il chip converte i pacchetti di dati USB in segnali UART TX/RX che i microcontrollori e l'hardware incorporato possono comprendere.

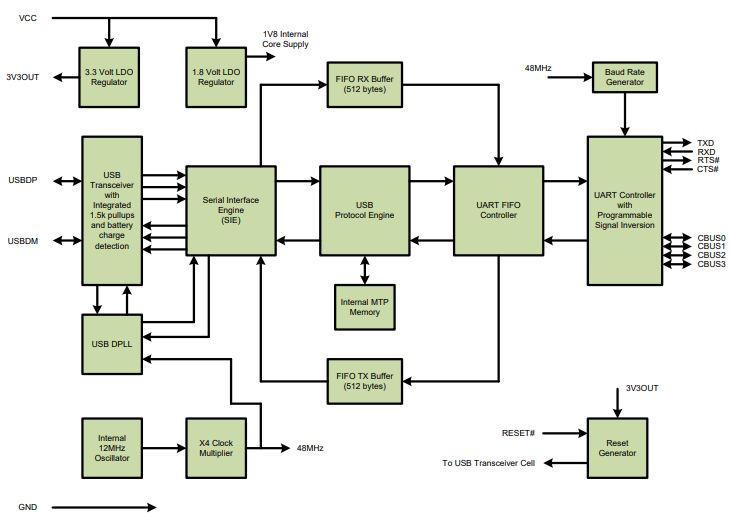

Quando sono collegati a un computer, i segnali USB entrano attraverso i pin USBDP e USBDM e passano nel ricetrasmettitore USB integrato e nel Serial Interface Engine (SIE).Il SIE gestisce attività di comunicazione USB di basso livello, tra cui la decodifica dei pacchetti, la temporizzazione, la sincronizzazione e la gestione del protocollo USB.Ciò consente al microcontrollore esterno di comunicare tramite UART senza implementare direttamente il firmware USB.

Il motore del protocollo USB elabora quindi i dati USB in entrata e li trasferisce nei buffer FIFO interni.L'FT230X contiene buffer FIFO di trasmissione e ricezione separati da 512 byte, che aiutano a fluidificare il flusso di dati e ridurre le interruzioni di comunicazione durante i trasferimenti seriali ad alta velocità.

Dopo il buffering, il controller FIFO UART invia i dati al controller UART, dove i dati USB vengono convertiti in segnali seriali UART standard come TXD, RXD, RTS# e CTS#.Il controller UART supporta anche l'inversione del segnale programmabile e le impostazioni di comunicazione configurabili.

L'FT230X include un oscillatore interno e un moltiplicatore di clock che generano internamente i clock operativi richiesti, eliminando la necessità di un cristallo esterno.I regolatori di tensione integrati forniscono alimentazioni interne stabili da 3,3 V e 1,8 V, mentre la memoria MTP interna memorizza le informazioni di configurazione del dispositivo come descrittori USB e impostazioni CBUS.

Questa architettura integrata aiuta a semplificare la progettazione hardware, a ridurre i componenti esterni e a fornire una comunicazione USB-seriale stabile con un basso consumo energetico.

Specifiche elettriche dell'FT230X

Parametro	Specifica
Norma USB	USB 2.0 piena Velocità
Velocità dati USB	12Mbps
Velocità di trasmissione UART	300 baud a 3 Mbaud
Operativo Voltaggio	+5V Singolo Fornitura
Voltaggio I/O UART	da 1,8 V a 5 V Compatibile
Interno Uscite del regolatore	3,3 V e 1,8 V
Livello logico Supporto	CMOS da 3,3 V/5 V Ingressi tolleranti
FIFO TX/RX Dimensione buffer	512 byte ciascuno
Integrato Memoria	MTP da 2048 byte Memoria
Sorgente orologio	Interno Oscillatore
Cristallo esterno Obbligatorio	No
Corrente attiva Consumo	Tipico 8 mA
Sospensione USB Corrente	Tipico 125μA
Operativo Intervallo di temperatura	Da -40°C a +85°C
Formato dati UART Supporto	7 o 8 bit di dati
Supporto per bit di arresto	1 o 2 bit di stop
Supporto alla parità	Dispari, Pari, Marco, Spazio, nessuno
Tipi di pacchetto	SSOP a 16 pin, QFN a 16 pin
Controllo del flusso Supporto	RTS#, CTS#
Driver USB Supporto	VCP e D2XX Driver
Modalità di alimentazione USB	Alimentato da autobus, Autoalimentato
Pin CBUS	Configurabile Funzioni GPIO
Inversione del segnale	Supportato
ESD/Ripristino Caratteristiche	Integrato Ripristino all'accensione
Conformità	Conforme alla direttiva RoHS

Prestazioni di comunicazione FT230X

L'FT230X supporta velocità di trasferimento dati UART da 300 baud fino a 3 Mbaud, consentendo sia la comunicazione di controllo a bassa velocità che lo scambio di dati seriali ad alta velocità.La gestione integrata del protocollo USB aiuta a ridurre il sovraccarico di elaborazione sul microcontroller esterno, migliorando l'efficienza della comunicazione e semplificando la progettazione del sistema.

Per mantenere un flusso di dati fluido durante la trasmissione continua, l'FT230X include buffer FIFO di trasmissione e ricezione separati da 512 byte.Questi buffer aiutano a ridurre al minimo la perdita di dati, a ridurre i rischi di overflow e a migliorare la stabilità durante le comunicazioni ad alto throughput.Il sistema di buffering interno è particolarmente utile quando si gestiscono trasferimenti di dati burst o comunicazioni seriali rapide tra l'host USB e il dispositivo UART.

L'FT230X fornisce inoltre una bassa latenza di comunicazione e prestazioni di temporizzazione stabili attraverso il suo sistema di generazione di clock integrato.Poiché il chip utilizza un oscillatore interno e un moltiplicatore di clock, elimina la necessità di un cristallo esterno pur mantenendo un'affidabile precisione di temporizzazione UART.Il supporto del controllo del flusso hardware tramite RTS# e CTS# migliora ulteriormente la stabilità della comunicazione prevenendo i sovraccarichi del buffer durante l'intenso traffico di dati.

Nel funzionamento pratico, l'FT230X è noto per l'affidabile stabilità della connessione USB, il basso consumo energetico e le prestazioni costanti dei driver su tutti i sistemi operativi supportati.Il ricetrasmettitore USB integrato, i regolatori di tensione e il motore di protocollo contribuiscono a ridurre la complessità della progettazione esterna mantenendo prestazioni di comunicazione seriale affidabili in progetti hardware compatti.

Installazione del driver FT230X e configurazione del software

L'FT230X utilizza i driver FTDI Virtual COM Port (VCP) e D2XX per consentire a un computer di riconoscere il dispositivo come porta COM seriale.Dopo aver collegato l'FT230X tramite USB, il sistema operativo normalmente rileva l'hardware e carica automaticamente il driver appropriato.Una volta installato, il dispositivo appare nel sistema come un'interfaccia di comunicazione seriale standard che può essere utilizzata con software terminale, strumenti di programmazione e piattaforme di sviluppo integrate.

Per i sistemi Windows, gli utenti in genere installano il pacchetto driver FTDI VCP ufficiale.Dopo l'installazione, l'FT230X può essere controllato tramite Gestione dispositivi nella sezione porta COM.I sistemi Linux generalmente includono il supporto del driver FTDI integrato nel kernel, quindi il dispositivo viene solitamente rilevato automaticamente senza passaggi di installazione aggiuntivi.macOS supporta anche i driver FTDI, anche se le versioni più recenti del sistema potrebbero richiedere pacchetti driver aggiornati o l'approvazione delle autorizzazioni di sicurezza durante l'installazione.

La corretta installazione del driver è importante per prestazioni di comunicazione stabili.Driver errati, cavi USB danneggiati o problemi di alimentazione possono impedire il corretto rilevamento dell'FT230X.In alcuni casi, gli utenti potrebbero dover selezionare manualmente il driver o riavviare il sistema dopo l'installazione.Una volta configurato correttamente, l'FT230X fornisce una comunicazione seriale stabile con bassa latenza e connettività USB affidabile.

Come utilizzare l'FT230X con i microcontrollori

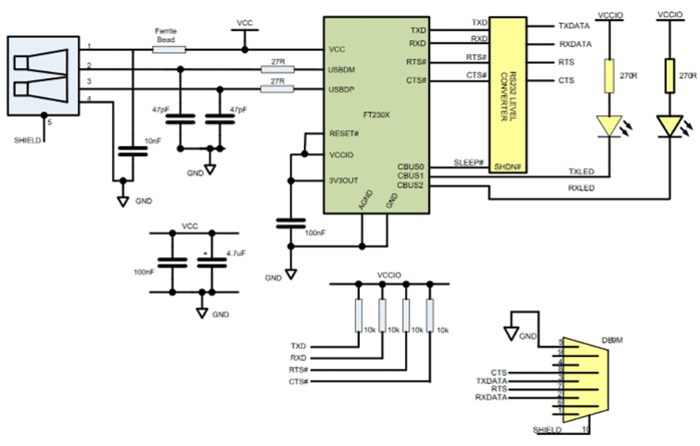

L'FT230X collega la porta USB di un computer all'interfaccia UART di un microcontrollore.Nel circuito mostrato sopra, l'FT230X riceve segnali USB tramite il connettore USB e li converte in segnali di comunicazione UART come TXD, RXD, RTS# e CTS#.Questi segnali vengono quindi collegati direttamente ai pin UART del microcontrollore per la comunicazione seriale.

Per stabilire correttamente la comunicazione, il pin FT230X TXD deve connettersi al pin RX del microcontrollore, mentre il pin FT230X RXD si collega al pin TX del microcontrollore.Entrambi i dispositivi devono condividere la stessa connessione di terra.Il pin VCCIO viene utilizzato per abbinare il livello di tensione logica UART con il microcontroller di destinazione, consentendo la compatibilità con entrambi i sistemi a 3,3 V e 5 V.

Il circuito include anche componenti di protezione e filtraggio USB come sfere di ferrite, condensatori e resistori per migliorare l'integrità del segnale e ridurre il rumore elettrico.I pin CBUS sono configurati per pilotare i LED di attività TX e RX, consentendo agli utenti di monitorare visivamente la trasmissione dei dati seriali.

Dopo aver installato il driver FTDI sul computer, l'FT230X appare come una porta COM virtuale.Il software del terminale seriale o gli strumenti di sviluppo possono quindi comunicare direttamente con il microcontrollore collegato tramite USB.

FT230X rispetto ad altri convertitori da USB a UART

Convertitore IC	Interfaccia Digitare	Massimo Velocità UART	Chiave Forza	Principale Limitazione	Migliore Caso d'uso
FT230X	USB all'UART	Su a 3 Mbaud	Dimensioni compatte, driver FTDI stabili, nessun cristallo esterno	Meno pin di chip FTDI più grandi	Piccolo Disegni da USB a seriale
FT232RL	USB all'UART	Su a 3 Mbaud	Maturo, ampiamente utilizzato, più opzioni I/O	Più grande e costo solitamente più elevato	Uso generale Adattatori seriali USB
CH340	USB all'UART	Comunemente fino a 2Mbps	Basso costo e facile da reperire	Supporto al conducente può variare in base al sistema	USB economica moduli seriali
CP2102	USB all'UART	Su a 1Mbps	Buon autista supporto e design compatto	Baud massimo inferiore velocità rispetto a FT230X	Microcontrollore schede di sviluppo
PL2303	USB all'UART	Comunemente fino a 1Mbps	Comune negli anziani Cavi seriali USB	Clona/driver problemi di compatibilità	Eredità di base adattatori seriali
MCP2221A	USB a UART/I2C	Su all'UART da 460,8 kbps	Aggiunge USB-to-I2C supporto	UART più lento prestazione	Semplice Progetti di bridge USB-I2C/UART

Applicazioni reali di FT230X

Debug del sistema incorporato

L'FT230X è ampiamente utilizzato per il debug UART nei sistemi embedded.Gli ingegneri collegano l'FT230X ai microcontrollori per monitorare l'uscita seriale, visualizzare messaggi diagnostici e testare il comportamento del firmware durante lo sviluppo.La connessione USB stabile e la comunicazione affidabile tramite porta COM rendono il debug più semplice e coerente.

Caricamento del firmware

FT230X è comunemente integrato nell'hardware che richiede la programmazione del firmware tramite la comunicazione UART.Consente ai computer di trasferire i dati del firmware direttamente ai microcontrollori tramite USB, semplificando gli aggiornamenti software e riducendo la necessità di porte seriali dedicate sui computer moderni.

Interfacce di controllo industriale

I sistemi industriali utilizzano spesso la comunicazione UART per il controllo, il monitoraggio e la configurazione delle macchine.L'FT230X fornisce un'interfaccia USB-seriale stabile che consente ai computer di manutenzione e ai sistemi di controllo di comunicare con i controller industriali tramite una connessione USB standard.

Comunicazione del dispositivo IoT

Molte piattaforme di sviluppo IoT utilizzano FT230X per la comunicazione seriale durante la configurazione, il test e il monitoraggio dei dati del dispositivo.Consente agli sviluppatori di scambiare dati di sensori, comandi di configurazione e informazioni di debug tra l'hardware IoT e un computer.

Moduli adattatori da USB a seriale

L'FT230X è comunemente utilizzato all'interno dei moduli convertitori seriali da USB a TTL.Questi adattatori forniscono un modo semplice per connettere l'hardware basato su UART ai computer tramite USB per scopi di comunicazione, configurazione e test.

Interfacce FPGA e schede di sviluppo

Le schede di sviluppo e i sistemi FPGA spesso includono chip FT230X per fornire la comunicazione seriale USB diretta.Ciò aiuta gli utenti ad accedere a bootloader, console seriali e interfacce di configurazione senza richiedere hardware seriale esterno.

Sistemi di registrazione dati seriale

L'FT230X può essere utilizzato in sistemi che raccolgono e trasferiscono continuamente dati seriali a un computer.I suoi buffer FIFO interni aiutano a mantenere una comunicazione stabile durante la trasmissione continua dei dati e riducono il rischio di perdita di dati.

Attrezzature di laboratorio e di prova

Gli strumenti di test e i dispositivi di laboratorio utilizzano talvolta l'FT230X come interfaccia di comunicazione USB per il monitoraggio, la calibrazione e la configurazione dei parametri del sistema.Il chip semplifica la connettività del computer mantenendo prestazioni affidabili di comunicazione seriale.

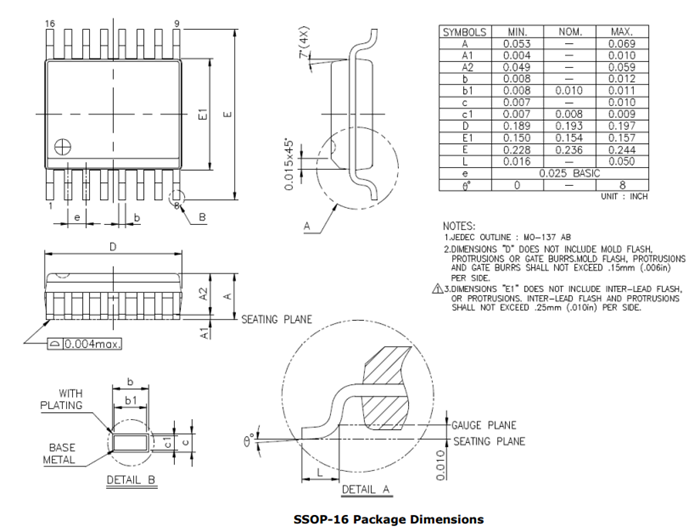

Dimensioni meccaniche dell'FT230X

Conclusione

L'FT230X è un pratico CI di interfaccia da USB a UART per progetti che necessitano di comunicazione seriale stabile, hardware compatto e connettività USB semplice.Il motore USB integrato, l'oscillatore interno, i regolatori di tensione, i pin CBUS configurabili, i buffer FIFO e il supporto driver aiutano a ridurre i componenti esterni migliorando al tempo stesso l'affidabilità del progetto.Nel complesso, l'FT230X è un'ottima scelta quando è necessaria un'interfaccia seriale USB piccola, affidabile e a basso consumo.È particolarmente utile quando driver stabili, supporto flessibile della tensione logica e comunicazione UART pulita contano più della semplice scelta del convertitore più economico.

Domande frequenti [FAQ]

1. Perché l'FT230X non richiede un oscillatore a cristallo esterno?

L'FT230X include un oscillatore interno e un circuito moltiplicatore di clock che genera internamente i clock operativi richiesti.Ciò riduce i componenti esterni, riduce le dimensioni del PCB, semplifica la progettazione dei circuiti e migliora l'integrazione complessiva del sistema.

2. In che modo i buffer FIFO FT230X migliorano l'affidabilità della comunicazione seriale?

L'FT230X contiene buffer FIFO di trasmissione e ricezione separati da 512 byte che aiutano a fluidificare il flusso di dati durante la comunicazione ad alta velocità.Questi buffer riducono i rischi di overflow, minimizzano la perdita di dati e migliorano la stabilità durante i trasferimenti di dati burst.

3. Qual è il vantaggio di FT230X che supporta sia i driver VCP che D2XX?

I driver VCP consentono all'FT230X di apparire come una porta COM standard, semplificando l'integrazione con il software terminale e gli strumenti integrati.I driver D2XX forniscono accesso USB diretto per applicazioni avanzate che richiedono un controllo della comunicazione di livello inferiore.

4. Perché VCCIO è importante quando si collega l'FT230X ai microcontrollori?

Il pin VCCIO consente alla tensione logica UART di corrispondere alla tensione del sistema di destinazione.Ciò aiuta l'FT230X a comunicare in modo sicuro con i microcontrollori da 3,3 V e 5 V senza causare problemi di compatibilità a livello logico.

5. In che modo l'FT230X riduce la complessità del firmware del microcontrollore?

L'FT230X gestisce internamente il protocollo USB completo tramite il ricetrasmettitore USB integrato e il motore di interfaccia seriale (SIE).Ciò elimina la necessità che il microcontrollore implementi complessi stack firmware USB.

6. Quali problemi di comunicazione possono verificarsi se non vengono utilizzati i controlli di flusso RTS# e CTS#?

Senza il controllo del flusso hardware, la comunicazione ad alta velocità potrebbe subire un sovraccarico del buffer o una perdita di dati quando il dispositivo ricevente non è in grado di elaborare i dati in ingresso con sufficiente rapidità.RTS# e CTS# aiutano a regolare il flusso di dati per migliorare la stabilità.

7. Perché l'FT230X è comunemente preferito rispetto ai convertitori USB-UART a basso costo?

L'FT230X è noto per il supporto stabile dei driver FTDI, il rilevamento USB affidabile, la comunicazione a bassa latenza e la compatibilità coerente con il sistema operativo.Queste caratteristiche aiutano a ridurre i problemi di comunicazione e legati al conducente.

8. In che modo i pin CBUS migliorano la flessibilità dell'hardware?

I pin CBUS possono essere configurati per molteplici funzioni come indicatori LED TX/RX, funzionamento GPIO, uscita clock o segnali di sospensione.Ciò consente ai progettisti di aggiungere utili funzionalità di controllo e monitoraggio senza componenti aggiuntivi.

9. Quali fattori possono impedire che l'FT230X venga rilevato da un computer?

Le cause più comuni includono driver errati, cavi USB danneggiati, stabilità dell'alimentatore insufficiente, problemi di layout PCB o problemi di integrità del segnale USB.Anche una messa a terra non corretta e condensatori di disaccoppiamento mancanti possono influire sull'affidabilità del rilevamento.
