INA226 Shunt di Corrente e Circuito Integrato di Monitoraggio dell'Energia per un Monitoraggio Energetico Accurato

L'INA226 è un utile shunt di corrente e monitor di potenza progettato per misurare questi valori digitalmente attraverso un'interfaccia I²C o SMBus. Questo articolo spiega cos'è l'INA226, come funziona, le sue specifiche principali, le funzioni dei pin, gli usi pratici, la selezione del resistore di shunt e come si confronta con altri circuiti integrati di rilevamento di corrente.

Catalogo

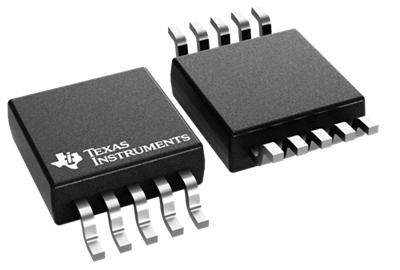

Panoramica dell'INA226

L'INA226 è un monitor di shunt di corrente e potenza con un'interfaccia compatibile I²C e SMBus. Misura sia la tensione di shunt attraverso un resistore esterno che la tensione di alimentazione del bus, utilizzando quindi la calibrazione interna e la moltiplicazione per fornire letture digitali dirette di corrente e potenza.

Il dispositivo può rilevare corrente su tensioni del bus in modo comune da 0 V a 36 V, indipendentemente dalla sua tensione di alimentazione. Funziona con una tensione di alimentazione da 2.7 V a 5.5 V e tipicamente consuma circa 330 µA. Supporta anche calibrazione programmabile, tempi di conversione, media e fino a 16 indirizzi I²C programmabili.

Se sei interessato ad acquistare l'INA226, non esitare a contattarci per prezzi e disponibilità.

Caratteristiche e Specifiche Chiave dell'INA226

Parametro	Specifica
Tipo di Dispositivo	Monitor di Corrente, Tensione e Potenza
Intervallo di Misura della Tensione del Bus	0 V a 36 V
Metodo di Rilevamento della Corrente	Rilevamento Lato Alto e Lato Basso
Parametri Misurati	Corrente, Tensione, Potenza
Intervallo di Misura della Tensione di Shunt	±81.92 mV
Risoluzione ADC	16-bit
Errore di Guasto (Massimo)	±0.1%
Tensione di Offset all'Ingresso (Massimo)	10 μV
Modi di Media	Configurabile
Tempo di Conversione	Programmabile
Interfaccia di Comunicazione	Compatibile I²C / SMBus
Indirizzi I²C	16 Indirizzi Programmabili
Tensione di Alimentazione (Operativa)	2.7 V a 5.5 V
Calcolo della Potenza	Interno
Registro di Calibrazione	Programmabile dall'Utente
Funzione di Avviso	Pin di Avviso Programmabile
Tipo di Pacchetto	VSSOP a 10 Pin (DGS)

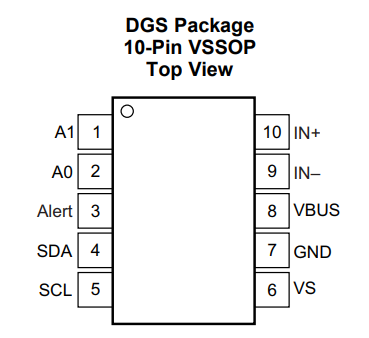

Configurazione e Funzioni dei Pin dell'INA226

Numero del Pin	Nome del Pin	Tipo	Funzione
1	A1	Ingresso	Pin di selezione dell'indirizzo I²C. Usato insieme ad A0 per configurare uno dei 16 possibili indirizzi I²C, consentendo più dispositivi INA226 sullo stesso bus.
2	A0	Ingresso	Pin di selezione dell'indirizzo I²C. Determina l'indirizzo del dispositivo insieme al pin A1.
3	ALERT	Uscita	Uscita di allerta open-drain. Può generare avvisi per sovracorrente, sottotensione, sovratensione, limiti di potenza o eventi pronti per la conversione.
4	SDA	I/O bidirezionale	Linea dati seriale dell'interfaccia I²C. Utilizzata per trasferire comandi di configurazione e dati di misura tra l'INA226 e il controller host.
5	SCL	Ingresso	Linea di clock seriale dell'interfaccia I²C. Fornisce sincronizzazione temporale per la comunicazione dei dati.
6	VS	Ingresso di alimentazione	Ingresso della tensione di alimentazione del dispositivo. Supporta un intervallo di tensione di funzionamento da 2,7 V a 5,5 V.
7	GND	Terra	Riferimento a terra per il dispositivo e l'alimentazione. Tutte le misurazioni di tensione sono riferite a questo pin.
8	VBUS	Ingresso analogico	Ingresso di misura della tensione del bus. Monitora la tensione della linea di alimentazione che viene misurata.
9	IN−	Ingresso analogico	Ingresso della tensione shunt negativa. Collegato a un lato della resistenza di rilevamento della corrente esterna.
10	IN+	Ingresso analogico	Ingresso della tensione shunt positiva. Collegato all'altro lato della resistenza di rilevamento della corrente esterna. La differenza di tensione tra IN+ e IN− è utilizzata per calcolare la corrente.

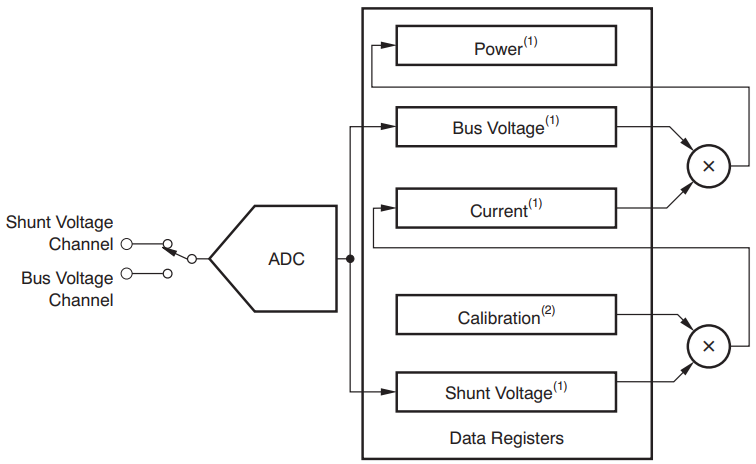

Diagramma a blocchi interno INA226

Questo diagramma a blocchi spiega come l'INA226 converte le misurazioni analogiche in dati digitali utili. Il dispositivo commuta continuamente tra il canale di tensione shunt e il canale di tensione del bus, inviando entrambi i segnali al suo convertitore da analogico a digitale (ADC) interno. L'ADC converte queste tensioni analogiche in valori digitali che possono essere elaborati dai registri interni.

La misurazione della tensione shunt è combinata con il valore di calibrazione programmato dall'utente per calcolare l'effettiva corrente di carico. Il valore di corrente risultante è memorizzato nel Registro di Corrente, mentre la tensione di alimentazione misurata è memorizzata nel Registro di Tensione del Bus. L'INA226 moltiplica quindi internamente i valori di corrente e tensione del bus per determinare il consumo di potenza, che è memorizzato nel Registro di Potenza. Questi valori calcolati possono essere accessibili tramite l'interfaccia I²C, consentendo a un microcontrollore di monitorare corrente, tensione e potenza senza eseguire calcoli complessi esternamente.

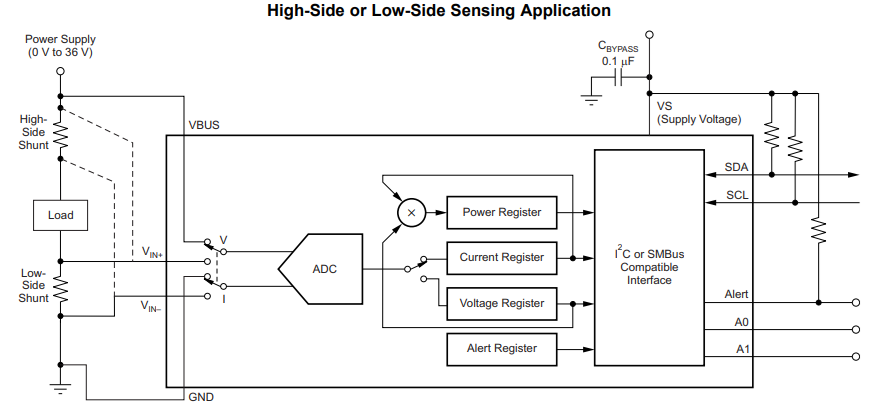

Circuito di applicazione INA226

Le diverse posizioni in cui una resistenza shunt può essere installata quando si misura la corrente con l'INA226 sono mostrate nel circuito di applicazione riportato di seguito. In una configurazione di rilevazione high-side, la resistenza shunt è posizionata tra l'alimentazione e il carico. Questo sistema consente al dispositivo di monitorare la corrente di carico preservando una connessione diretta a terra per il carico. Il rilevamento high-side è comunemente usato in sistemi alimentati da batteria, alimentatori e attrezzature industriali perché può rilevare guasti di carico senza influenzare il riferimento a terra.

In una configurazione di rilevazione low-side, la resistenza shunt è installata tra il carico e la terra. Questo metodo è spesso più semplice da implementare perché la tensione rilevata rimane vicina al potenziale di terra. Tuttavia, il carico non condivide più lo stesso riferimento a terra della fonte di alimentazione, il che potrebbe non essere accettabile in alcuni sistemi. L'INA226 supporta entrambe le approcci, dando ai progettisti flessibilità nella scelta del metodo di misurazione della corrente più adatto per una particolare applicazione.

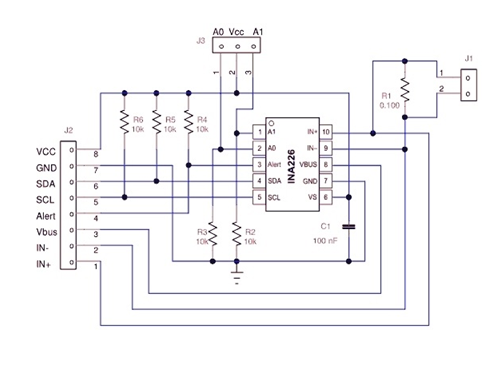

Circuito di collegamento tipico INA226

Un'implementazione pratica dell'INA226 in un sistema di monitoraggio reale. Una resistenza shunt di 0,1 Ω è collegata in serie con il carico in modo che l'INA226 possa misurare la caduta di tensione creata dalla corrente di carico. I pin IN+ e IN− sono collegati attraverso la resistenza, consentendo al dispositivo di determinare il flusso di corrente attraverso il carico.

Il circuito include anche le connessioni richieste per la comunicazione e il funzionamento. Le linee SDA e SCL forniscono comunicazione I²C con un microcontrollore, mentre i resistori di pull-up assicurano livelli di segnale affidabili sul bus. Un condensatore di decoupling è collegato tra i pin di alimentazione e terra per ridurre il rumore e stabilizzare il funzionamento. I pin A0 e A1 consentono di configurare l'indirizzo I²C quando più dispositivi INA226 condividono lo stesso bus di comunicazione. È anche fornita un'uscita ALERT, che consente al dispositivo di notificare il controller quando è stato superato un limite programmato di tensione, corrente o potenza. Questo diagramma funge da esempio pratico di cablaggio che può essere adattato direttamente per applicazioni di monitoraggio della corrente e della potenza.

Applicazioni reali dell'INA226

Sistemi di gestione della batteria

L'INA226 è comunemente utilizzato nei sistemi alimentati a batteria per monitorare la corrente di carica e di scarica. Misurando la tensione della batteria, il flusso di corrente e il consumo di energia, aiuta a migliorare le prestazioni della batteria e fornisce informazioni accurate sull'uso energetico. Puoi anche utilizzare i dati per rilevare condizioni di sovracorrente e ottimizzare la durata della batteria.

Monitoraggio dell'alimentazione

Molti alimentatori utilizzano l'INA226 per monitorare la tensione di uscita e la corrente di carico in tempo reale. Il dispositivo aiuta gli ingegneri a verificare che l'alimentatore funzioni all'interno dei suoi limiti di progettazione e può identificare un prelievo di corrente eccessivo che potrebbe indicare un guasto o una condizione di sovraccarico.

Sistemi di energia solare

Negli equipaggiamenti alimentati a energia solare, l'INA226 può tracciare la tensione e la corrente prodotte dai pannelli solari così come la potenza fornita a batterie o carichi. Queste informazioni aiutano a valutare l'efficienza del sistema e monitorare la generazione di energia in diverse condizioni ambientali.

Attrezzature per server e data center

I server e l'hardware di rete spesso richiedono un monitoraggio preciso dell'energia per migliorare l'efficienza energetica. L'INA226 consente ai controller di sistema di misurare il consumo energetico di processori, moduli di memoria, dispositivi di archiviazione e linee di alimentazione, aiutando gli operatori a gestire l'uso dell'energia in modo più efficace.

Sistemi di controllo industriale

Le attrezzature industriali contengono frequentemente motori, sensori, controllori e moduli di comunicazione che richiedono un monitoraggio affidabile dell'energia. L'INA226 fornisce misurazioni continue che aiutano a rilevare condizioni operative anomale, riducendo il rischio di guasti imprevisti del sistema.

Elettronica dei veicoli elettrici

I veicoli elettrici contengono molti sottosistemi elettronici che richiedono monitoraggio della corrente e della potenza. L'INA226 può essere utilizzato per monitorare pacchi batteria, convertitori di potenza a bordo, circuiti di carica e moduli elettronici ausiliari, fornendo dati di misurazione accurati per la gestione e la protezione del sistema.

Dispositivi embedded e IoT

I sistemi embedded e i dispositivi Internet of Things (IoT) operano spesso con budget energetici rigorosi. L'INA226 aiuta gli sviluppatori ad analizzare il consumo energetico durante il funzionamento, consentendo loro di ottimizzare il firmware, ridurre l'uso di energia e prolungare la durata della batteria.

Monitoraggio di motori DC e carichi

L'INA226 può monitorare la corrente assorbita da motori DC, pompe, ventole e altri carichi. Monitorando le variazioni nel consumo di corrente, il sistema può rilevare sovraccarichi, guasti meccanici, motori bloccati o condizioni operative insolite prima che causino danni.

Scegliere il giusto resistore shunt per INA226

Comprendere il ruolo del resistore shunt

Un resistore shunt è un resistore di precisione a valore molto basso collegato in serie con il carico. Man mano che la corrente fluisce attraverso il resistore, si sviluppa una piccola caduta di tensione attraverso di esso. L'INA226 misura questa caduta di tensione e calcola la corrente utilizzando la legge di Ohm.

Un valore di resistore più grande produce una caduta di tensione maggiore, rendendo più facili e potenzialmente più accurate le misurazioni di corrente. Tuttavia, aumenta anche la perdita di potenza e la generazione di calore. Un resistore più piccolo riduce la perdita di potenza ma crea un segnale di misurazione più piccolo.

Selezionare il valore di resistenza

Il valore del resistore dovrebbe essere scelto in base alla corrente massima che il circuito è previsto trasportare. L'obiettivo è generare una caduta di tensione misurabile minimizzando la potenza sprecata.

Corrente Massima	Resistore shunt tipico
Sotto 1 A	0,1 Ω a 0,5 Ω
1 A a 10 A	0,01 Ω a 0,1 Ω
10 A a 50 A	0,001 Ω a 0,01 Ω
Sopra 50 A	Meno di 0,001 Ω

Ad esempio, un sistema da 10 A utilizza comunemente un resistore shunt da 0,01 Ω. A 10 A, la caduta di tensione è di 100 mV, il che è adatto per una misurazione accurata mantenendo la perdita di potenza relativamente bassa.

Calcolo della caduta di tensione

La caduta di tensione attraverso il resistore shunt può essere calcolata utilizzando:

V_SHUNT=I×R_SHUNT

Ad esempio, se un carico assorbe 5 A e il resistore shunt è 0,01 Ω:

V_SHUNT=5×0,01=0,05V

L'INA226 misura questa caduta di 50 mV e la utilizza per calcolare la corrente di carico.

Controllo della dissipazione di potenza

Il resistore deve essere in grado di gestire in sicurezza la potenza che dissipa. La perdita di potenza è calcolata utilizzando:

P=I²×R

Per un carico da 10 A con un resistore shunt da 0,01 Ω:

P=10²×0,01=1W

In questo caso, dovrebbe essere selezionato un resistore con un valore superiore a 1 W, tipicamente 2 W o superiore, per fornire un margine di sicurezza e migliorare l'affidabilità.

Importanza della tolleranza e dell'accuratezza

Per misurazioni di corrente accurate, dovrebbe essere utilizzato un resistore di precisione con bassa tolleranza. I resistori con tolleranza ±1%, ±0.5% o ±0.1% forniscono una migliore accuratezza di misurazione rispetto ai resistori standard. Valori di tolleranza più bassi riducono gli errori di misurazione e migliorano la coerenza tra i dispositivi.

Considerazioni sul Coefficiente di Temperatura

Con i cambiamenti di temperatura, i valori dei resistori possono variare. Un basso coefficiente di temperatura (TCR) aiuta a mantenere l'accuratezza attraverso diverse temperature operative. I resistori di precisione per il rilevamento della corrente offrono tipicamente valori di TCR bassi che minimizzano le variazioni di misurazione causate dal riscaldamento.

Raccomandazioni per il Layout PCB

Il resistore shunt dovrebbe essere posizionato vicino ai pin di ingresso INA226 per ridurre il rumore e gli errori di misurazione. Tracce di rame corte e larghe aiutano a minimizzare la resistenza aggiuntiva nel percorso della corrente. Per progetti ad alta corrente, spesso vengono utilizzate connessioni Kelvin per migliorare l'accuratezza del rilevamento eliminando gli errori causati dalla resistenza della traccia PCB.

INA226 vs Altri IC per il Rilevamento della Corrente

Specifica	INA226	INA219	INA228	ACS712
Produttore	Texas Instruments	Texas Instruments	Texas Instruments	Allegro MicroSystems
Metodo di Rilevamento della Corrente	Resistore Shunt	Resistore Shunt	Resistore Shunt	Effetto Hall
Risoluzione ADC	16-bit	12-bit	20-bit	Uscita Analogica
Intervallo di Tensione del Bus	0 V a 36 V	0 V a 26 V	0 V a 85 V	Non Applicabile
Intervallo di Tensione Shunt	±81.92 mV	±320 mV	±163.84 mV	Sensore Hall Interno
Risoluzione Tensione Shunt	2.5 µV	10 µV	312.5 nV	Non Applicabile
Risoluzione Tensione del Bus	1.25 mV	4 mV	195.3 µV	Non Applicabile
Errore di Guadagno (Max)	0.1%	0.5%	0.05%	1.5% Tipico
Tensione di Offset	10 µV Max	100 µV Max	1.6 µV Tipico	Offset Sensore Hall
Massima Tensione in Modalità Comune	36 V	26 V	85 V	Percorso di Corrente Isolato
Indirizzi Programmabili	16	4	16	No
Tensione di Alimentazione	2.7 V a 5.5 V	3 V a 5.5 V	2.7 V a 5.5 V	5 V
Isolamento	No	No	No	Sì (2.4 kVRMS)
Temperatura di Funzionamento	-40°C a +125°C	-40°C a +85°C	-40°C a +125°C	-40°C a +85°C
Livello di Applicazione Tipico	Industriale	Uso Generale	Monitoraggio Energetico di Precisione	Isolamento ad Alta Corrente

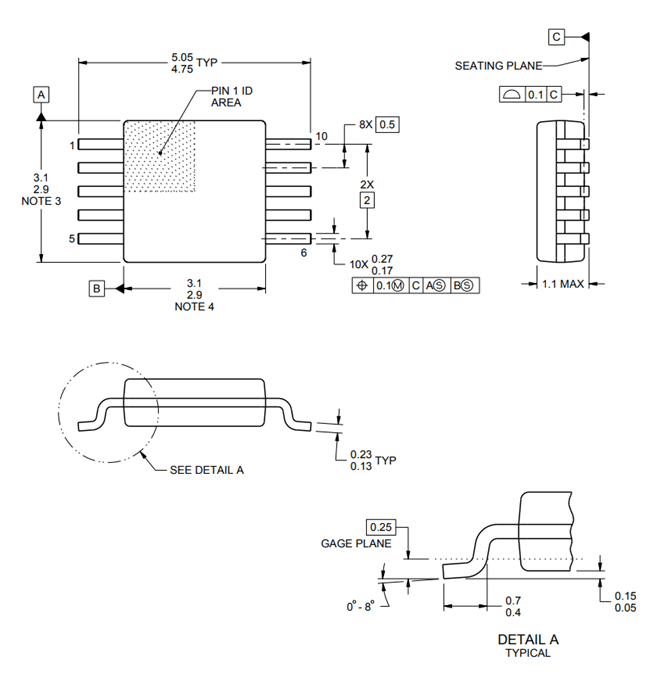

Dimensioni Meccaniche INA226

Conclusione

L'INA226 è una scelta affidabile per misurare corrente, tensione e potenza in molti sistemi elettronici. Il suo ADC a 16 bit, la calibrazione programmabile, l'interfaccia I²C/SMBus, la funzione di allerta e l'ampio intervallo di tensione del bus lo rendono più utile di un sensore di corrente di base. Convertendo le misurazioni analogiche in valori digitali, aiuta a ridurre il carico di lavoro del microcontrollore e facilita l'implementazione del monitoraggio della potenza. Per ottenere le migliori prestazioni dall'INA226, il resistore shunt esterno deve essere selezionato con attenzione. Il valore del resistore, la potenza nominale, la tolleranza, il coefficiente di temperatura e il layout PCB influenzano tutti l'accuratezza della misurazione.

Domande Frequenti [FAQ]

1. In che modo l'INA226 migliora l'accuratezza della misurazione rispetto all'uso diretto di un ADC su un microcontrollore?

L'INA226 include un amplificatore di precisione, un ADC a 16 bit e funzioni di calibrazione progettate specificamente per il rilevamento della corrente. Questo fornisce una maggiore precisione e migliori prestazioni contro il rumore rispetto alla maggior parte degli ADC integrati nei microcontrollori.

2. È possibile collegare più dispositivi INA226 allo stesso bus I²C?

Sì. L'INA226 supporta fino a 16 indirizzi I²C programmabili utilizzando i pin A0 e A1, consentendo a più dispositivi di operare sullo stesso bus di comunicazione.

3. Cosa succede se il valore del resistore shunt viene inserito in modo errato durante la calibrazione?

Impostazioni di calibrazione errate possono causare letture inaccurate di corrente e potenza. La tensione misurata può ancora essere corretta, ma i valori di corrente e potenza calcolati conterranno errori.

4. L'INA226 è adatto per il monitoraggio di correnti molto basse?

Sì. La sua risoluzione di 16 bit e la bassa tensione di offset gli consentono di rilevare piccole cadute di tensione attraverso resistori shunt di precisione, rendendolo adatto per applicazioni di monitoraggio a bassa corrente.

5. In che modo la media migliora le prestazioni di misura dell'INA226?

La media combina più misurazioni prima di riportare un risultato. Questo aiuta a ridurre il rumore, migliora la stabilità della lettura e aumenta l'accuratezza della misurazione in ambienti elettricamente rumorosi.

6. Può l'INA226 rilevare automaticamente un consumo di energia anomalo?

Sì. Il pin ALERT può essere configurato per attivarsi quando corrente, tensione o potenza superano i limiti definiti dall'utente, consentendo al sistema di rispondere rapidamente a condizioni di guasto.

7. Perché è consigliata la misurazione Kelvin quando si utilizza l'INA226?

La misurazione Kelvin utilizza tracce di misurazione separate collegate direttamente ai terminali del resistore shunt. Questo riduce gli errori causati dalla resistenza delle tracce PCB e migliora l'accuratezza della misurazione della corrente.
