Costruzione, Principio di Funzionamento e Formula del Condensatore a Piastra Parallela

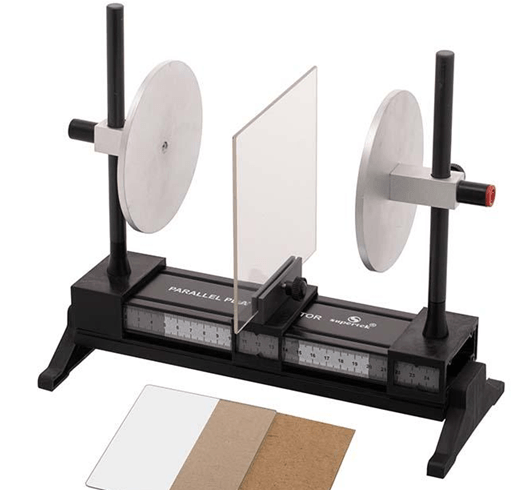

Un condensatore a piastra parallela è uno dei tipi più importanti di condensatori. È composto da due piastre conduttive piatte poste in parallelo tra loro, con un materiale isolante chiamato dielettrico tra di esse. I condensatori a piastra parallela mostrano chiaramente come funziona la capacità. Le loro prestazioni dipendono da tre fattori principali: l'area delle piastre, la distanza tra le piastre e il materiale dielettrico utilizzato. Questo articolo spiega la costruzione, il circuito di carica, il principio di funzionamento, la formula, la derivazione, gli esempi risolti e le applicazioni pratiche dei condensatori a piastra parallela.

Catalogo

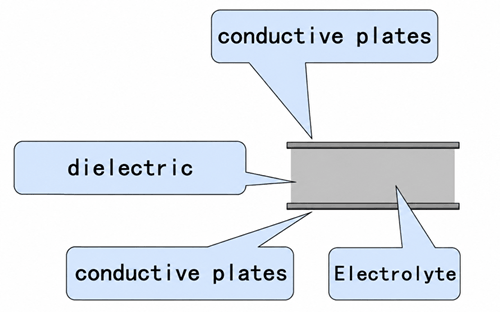

Costruzione di un Condensatore a Piastra Parallela

Un condensatore a piastra parallela è costruito con due piastre conduttive poste in parallelo tra loro. Queste piastre sono solitamente realizzate in metalli conduttivi come alluminio, rame o pellicola metallica. Sono posizionate abbastanza vicine senza toccarsi, lasciando un piccolo spazio tra di esse.

Lo spazio tra le piastre è riempito con un materiale isolante chiamato dielettrico. I materiali dielettrici comuni includono aria, carta, pellicola plastica, ceramica, mica e vetro. Il dielettrico separa le piastre, impedisce il contatto elettrico diretto e aiuta a definire la tensione nominale e il valore di capacità del condensatore.

Terminali esterni o cavetti sono collegati alle due piastre in modo che il condensatore possa essere collegato a un circuito. Nelle progettazioni pratiche, le piastre e il dielettrico possono essere disposti come fogli piatti, strati impilati o strutture a foglio arrotolato per risparmiare spazio mantenendo la stessa costruzione di base.

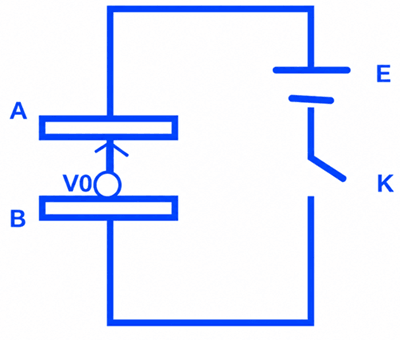

Circuito di Carica del Condensatore a Piastra Parallela

Il circuito di carica di un condensatore a piastra parallela consiste in un condensatore collegato a una fonte di tensione CC E tramite un interruttore K. Le due piastre del condensatore, etichettate A e B, sono collegate ai terminali opposti della batteria. La sorgente di tensione fornisce l'energia necessaria per muovere le cariche sulle piastre, mentre l'interruttore controlla quando inizia il processo di carica.

Quando l'interruttore K è chiuso, gli elettroni scorrono attraverso il circuito esterno dal terminale negativo della batteria verso una piastra del condensatore. Allo stesso tempo, gli elettroni vengono rimossi dalla piastra opposta e attirati verso il terminale positivo della batteria. Di conseguenza, la piastra A diventa carica positivamente e la piastra B diventa carica negativamente. Poiché il dielettrico tra le piastre è un isolante, la carica non può fluire direttamente attraverso il condensatore.

Man mano che le cariche si accumulano sulle piastre, si sviluppa una differenza di tensione V₀ attraverso il condensatore. Questa tensione aumenta gradualmente man mano che viene immagazzinata più carica. La corrente di carica è inizialmente al suo valore massimo e poi diminuisce man mano che la tensione del condensatore si avvicina alla tensione della batteria.

Il processo di carica continua fino a quando la tensione del condensatore diventa uguale alla tensione di alimentazione E. A questo punto, il condensatore è completamente carico e la corrente smette di fluire nel circuito CC.

Principio di funzionamento di un condensatore a piastre parallele

Un condensatore a piastre parallele funziona separando la carica elettrica tra due piastre conduttive. Quando viene applicata una tensione, una piastra diventa carica positivamente e l'altra diventa carica negativamente. Queste cariche opposte si fronteggiano attraverso il materiale dielettrico.

Le cariche separate creano un campo elettrico nello spazio tra le piastre. Poiché il dielettrico è un isolante, impedisce alle cariche di muoversi direttamente da una piastra all'altra. Invece, l'energia viene immagazzinata nel campo elettrico formato tra le piastre.

Man mano che la carica immagazzinata aumenta, la tensione attraverso il condensatore aumenta anch'essa. Il condensatore continua a immagazzinare energia fino a quando la sua tensione corrisponde alla tensione applicata. Dopo di che, rimane carico fino a quando non viene collegato a un percorso di scarica.

Formula del condensatore a piastre parallele

La capacità di un condensatore a piastre parallele dipende dalla sua costruzione fisica. In particolare, è determinata dall'area delle piastre conduttive, dalla distanza tra le piastre e dal materiale dielettrico posizionato tra di esse. Questi fattori determinano quanta carica elettrica il condensatore può immagazzinare per una data tensione applicata.

La capacità è calcolata usando la formula:

Dove:

C = capacità (F)

ε = permittività del materiale dielettrico (F/m)

A = area effettiva di una piastra (m²)

d = distanza tra le piastre (m)

Questa formula mostra che la capacità aumenta quando l'area delle piastre diventa più grande perché più carica può essere immagazzinata sulle superfici delle piastre. La capacità aumenta anche quando si utilizza un dielettrico con permittività più alta, poiché il dielettrico rafforza la capacità del condensatore di immagazzinare energia elettrica. Al contrario, aumentando la distanza tra le piastre si riduce la capacità perché il campo elettrico diventa meno concentrato.

Per un condensatore con aria o vuoto tra le piastre, la permittività è uguale alla permittività del vuoto (ε₀). Quando si utilizza un altro materiale dielettrico, la permittività diventa ε = εᵣε₀, dove εᵣ è la permittività relativa (costante dielettrica) del materiale. Ecco perché diversi materiali dielettrici possono influenzare significativamente il valore finale della capacità.

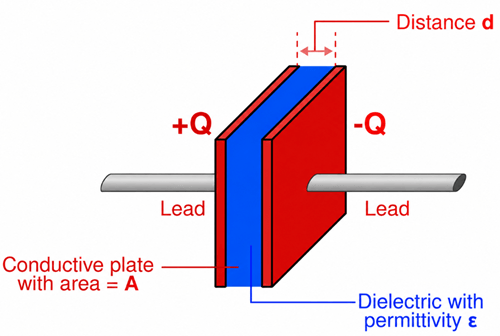

Derivazione della formula del condensatore a piastre parallele

La derivazione della formula del condensatore a piastre parallele inizia con la struttura mostrata nella figura. Il condensatore è costituito da due grandi piastre conduttive con area A, separate da una piccola distanza d. Un materiale dielettrico con permittività ε riempie lo spazio tra le piastre. Una piastra porta una carica positiva +Q, mentre l'altra porta una carica negativa uguale −Q. Poiché la separazione delle piastre è molto più piccola delle dimensioni delle piastre, il campo elettrico tra di esse può essere considerato uniforme.

Il primo passo è determinare la densità di carica superficiale sulle piastre. La densità di carica superficiale è definita come la carica distribuita sull'area della piastra:

dove σ è la densità di carica superficiale, Q è la carica sulla piastra e A è l'area della piastra.

Per due piastre parallele cariche in modo opposto, i campi elettrici prodotti da ciascuna piastra si combinano nella regione tra di esse. Il campo elettrico risultante tra le piastre è:

Sostituendo l'espressione per la densità di carica superficiale otteniamo:

Questa equazione mostra che il campo elettrico aumenta con la carica immagazzinata e diminuisce man mano che l'area della piastra diventa più grande.

La differenza di potenziale tra le piastre è uguale al campo elettrico moltiplicato per la distanza di separazione d:

V=Ed

Sostituendo l'espressione del campo elettrico:

La capacità è definita come il rapporto tra la carica immagazzinata e la differenza di potenziale attraverso il condensatore:

Sostituendo V con il risultato precedente otteniamo:

Dopo semplificazione, la capacità di un condensatore a piastre parallele diventa:

Questa equazione finale mostra che la capacità è direttamente proporzionale all'area della piastra e alla permittività dielettrica, mentre è inversamente proporzionale alla distanza tra le piastre. Pertanto, piastre più grandi, un dielettrico a permittività superiore, o una minore separazione delle piastre comporteranno un valore di capacità maggiore.

Calcoli di esempi risolti

Esempio 1

Un condensatore a piastre parallele utilizza un dielettrico con permittività relativa k = 3.5. L'area della piastra è 0.08 m² e la distanza tra le piastre è 0.002 m. Calcolare la capacità.

Soluzione:

Dato:

- Area, A = 0.08 m²

- Distanza, d = 0.002 m

- Permittività relativa, k = 3.5

- Permittività del vuoto, ε₀ = 8.854 × 10⁻¹² F/m

La formula per la capacità è:

 

Sostituendo i valori:

Risposta: La capacità è 1.24 nF.

Esempio 2

Un condensatore a piastre parallele ha una capacità di 500 pF. Le piastre sono separate da 0.0015 m, e l'aria è usata come dielettrico (k = 1). Calcolare l'area della piastra richiesta.

Soluzione:

Dato:

- Capacità, C = 500 pF = 500 × 10⁻¹² F

- Distanza, d = 0.0015 m

- Permittività relativa, k = 1

- Permittività del vuoto, ε₀ = 8.854 × 10⁻¹² F/m

Riorganizzando la formula della capacità:

Sostituendo i valori:

Risposta: L'area della piastra richiesta è 0.0847 m².

Applicazioni Pratiche dei Condensatori a Piastre Parallele

• Stoccaggio di Energia in Circuiti Elettronici - I condensatori a piastre parallele immagazzinano energia elettrica e la rilasciano quando necessario. Sono comunemente usati in alimentatori, circuiti temporizzatori e applicazioni di generazione di impulsi.

• Accoppiamento e Filtraggio del Segnale - Questi condensatori aiutano a bloccare segnali DC mentre consentono il passaggio di segnali AC. Sono ampiamente utilizzati in amplificatori, filtri e circuiti di comunicazione per migliorare la qualità del segnale.

• Circuiti a Radiofrequenza e di Sintonia - I condensatori a piastre parallele sono utilizzati in oscillatori, circuiti risonanti e apparecchiature a radiofrequenza. La loro capacità aiuta a determinare le frequenze di funzionamento e le caratteristiche di sintonia.

• Sensori Capacitiva - Cambiamenti nella distanza delle piastre o nelle proprietà dielettriche causano variazioni nella capacità. Questo principio è utilizzato nei sensori di prossimità, sensori di spostamento, sensori di pressione e dispositivi sensibili al tocco.

• Tecnologia Touchscreen - Le touchscreen capacitive rilevano cambiamenti nella capacità quando un dito si avvicina o tocca illo schermo, abilitando un input tattile preciso in smartphone, tablet e pannelli di controllo.

• Strumenti di Misura e Test - I condensatori a piastre parallele sono utilizzati in strumenti da laboratorio e attrezzature di test per misurare proprietà elettriche e studiare il comportamento elettrostatico.

• Applicazioni Educative e di Ricerca - Il loro design semplice li rende utili per dimostrare la capacità, i campi elettrici, i materiali dielettrici e l'immagazzinamento di cariche nei laboratori di fisica e ingegneria.

Domande Frequenti [FAQ]

1. Perché ridurre la distanza tra le piastre del condensatore aumenta la capacità?

Ridurre la distanza tra le piastre rafforza il campo elettrico tra le piastre, consentendo al condensatore di immagazzinare più carica alla stessa tensione. Questo aumenta direttamente la capacità.

2. Cosa succede se il materiale dielettrico in un condensatore a piastre parallele si guasta?

Se il dielettrico si rompe, la corrente può fluire direttamente tra le piastre, causando un riscaldamento eccessivo, perdita di energia immagazzinata e possibile danneggiamento del condensatore.

3. Perché si utilizzano materiali dielettrici invece di lasciare aria tra le piastre?

Molti materiali dielettrici hanno una permittività maggiore dell'aria, il che aumenta la capacità e consente di immagazzinare più energia nelle stesse dimensioni fisiche.

4. Un condensatore a piastre parallele può immagazzinare energia indefinitamente?

No. I condensatori reali perdono gradualmente la carica immagazzinata a causa delle correnti di dispersione, delle imperfezioni dielettriche e delle condizioni del circuito esterno.

5. Perché la corrente di carica diminuisce mentre un condensatore si carica?

Man mano che la carica si accumula sulle piastre, la tensione del condensatore aumenta e si oppone alla tensione di alimentazione. Questo riduce la corrente di carica fino a quando non raggiunge eventualmente zero.
