Come l'INA333 Amplifica Segnali di Piccoli Sensori

L'IC amplificatore strumentazione INA333 è progettato per la misurazione accurata di segnali differenziali molto piccoli. Questo articolo spiega le principali caratteristiche dell'INA333, le funzioni dei pin, i componenti equivalenti, il principio di funzionamento, l'uso corretto, le applicazioni nel mondo reale e il confronto con altri amplificatori strumentazione.

Catalogo

INA333 Amplificatore Strumentazione IC

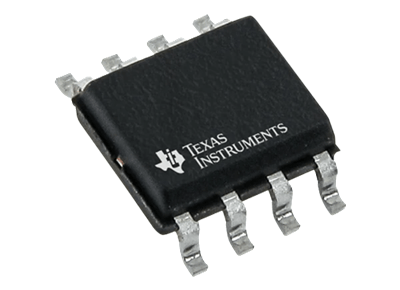

L'INA333 è un IC amplificatore strumentazione di precisione a bassa potenza utilizzato per amplificare segnali differenziali molto piccoli provenienti da sensori. È adatto per applicazioni che richiedono misurazioni accurate del segnale, come celle di carico, dispositivi medicali, strumenti portatili e sistemi di acquisizione dati. Supporta la regolazione del guadagno con un resistore esterno e funziona bene in circuiti a bassa tensione alimentati a batteria. L'INA333 è disponibile in pacchetti compatti VSSOP a 8 pin e WSON.

Equivalente per IC INA333

• INA317

• AD8237

• AD623

• AD8226

• INA188

Principali Caratteristiche e Specifiche dell'INA333

Parametro	INA333 Specifica
Tipo di Dispositivo	Amplificatore di Precisione Strumentazione
Intervallo di Tensione di Alimentazione	1.8 V a 5.5 V
Massima Tensione di Alimentazione Assoluta	7 V
Intervallo di Guadagno	1 a 1000
Formula di Guadagno	G = 1 + (100 kΩ / RG)
Tensione di Offset Ingress	25 μV (Max), G ≥ 100
Deriva della Tensione di Offset	0.1 μV/°C, G ≥ 100
Densità di Rumore Ingress	50 nV/√Hz, G ≥ 100
Rapporto di Rifiuto del Modo Comune (CMRR)	100 dB (Min), G ≥ 10
Corrente di Offset Ingress	200 pA (Max)
Corrente di Riposo	50 μA (Tipica)
Intervallo di Tensione Ingress	(V−) + 0.1 V a (V+) − 0.1 V
Intervallo di Tensione di Uscita	(V−) + 0.05 V a (V+) − 0.05 V
Filtro RFI	Ingressi Filtro RFI Integrato
Intervallo di Temperatura di Operazione	−40°C a +125°C
Intervallo di Temperatura di Stoccaggio	−65°C a +150°C
Temperatura di Giunzione	+150°C (Max)
Valutazione ESD del Modello di Corpo Umano (HBM)	±4000 V
Valutazione ESD del Modello di Dispositivo Caricato (CDM)	±1000 V
Valutazione ESD del Modello Macchina (MM)	±200 V
Opzioni di Pacchetto	VSSOP a 8 Pin, WSON a 8 Pin
Giunzione-a-ambiente Resistenza Termica (VSSOP)	169,5 °C/W
Giunzione-a-ambiente Resistenza Termica (WSON)	60 °C/W
Funzionamento a bassa potenza	Sì
Prestazioni di precisione	Alta precisione, bassa deriva, basso rumore

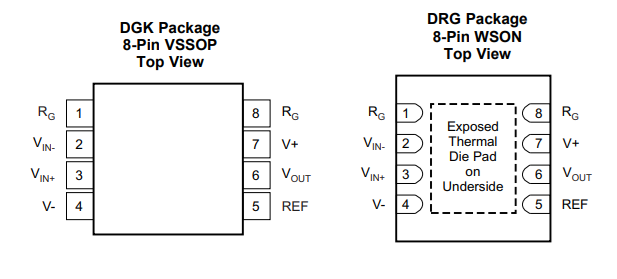

Configurazione e Funzioni dei Pin INA333

N° Pin	Nome Pin	I/O	Funzione
1	RG	—	Pin di impostazione del guadagno. Collegare una resistenza di guadagno tra i Pin 1 e 8 per impostare il guadagno dell'amplificatore sopra 1.
2	VIN−	Ingresso	Segnale di ingresso differenziale inverso (negativo).
3	VIN+	Ingresso	Segnale di ingresso differenziale non inverso (positivo).
4	V−	Alimentazione	Collegamento a alimentazione negativa.
5	REF	Ingresso	Ingresso della tensione di riferimento che imposta il livello di riferimento di uscita. Tipicamente collegato a terra nei sistemi a singola alimentazione.
6	VOUT	Uscita	Segnale di uscita amplificato.
7	V+	Alimentazione	Collegamento a alimentazione positiva.
8	RG	—	Pin di impostazione del guadagno. Collegare una resistenza di guadagno tra i Pin 1 e 8 per configurare il guadagno desiderato.

Come funziona il circuito integrato INA333

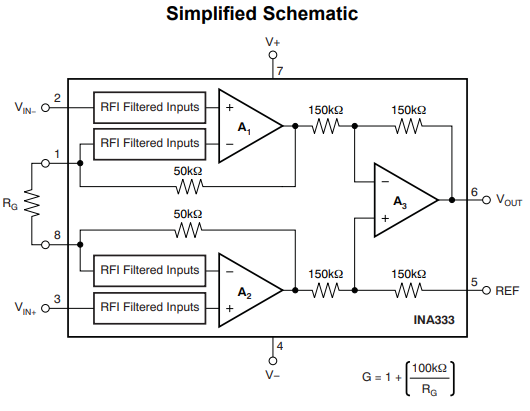

L'INA333 utilizza un'architettura di amplificatore di strumentazione a tre op-amp per amplificare con precisione piccoli segnali differenziali mentre rifiuta il rumore indesiderato. Come mostrato nel diagramma, i segnali di ingresso entrano attraverso VIN+ e VIN−, dove ingressi integrati filtrati RFI aiutano a ridurre l'interferenza a radiofrequenza prima dell'amplificazione.

Il primo stadio è costituito dagli amplificatori A1 e A2, che amplificano la tensione differenziale tra i due segnali di ingresso. Il guadagno è determinato dalla resistenza esterna RG collegata tra i Pin 1 e 8. Un valore più piccolo di RG produce un guadagno più elevato secondo l'equazione G = 1 + (100 kΩ / RG).

I segnali amplificati vengono quindi inviati all'amplificatore A3, che funge da amplificatore differenziale. Questo stadio sottrae i due segnali amplificati, rifiuta il rumore in modalità comune e produce una tensione di uscita precisa su VOUT. Il pin REF consente di spostare il livello di tensione di uscita quando necessario, mentre V+ e V− forniscono l'alimentazione per il dispositivo.

Come utilizzare il circuito integrato INA333

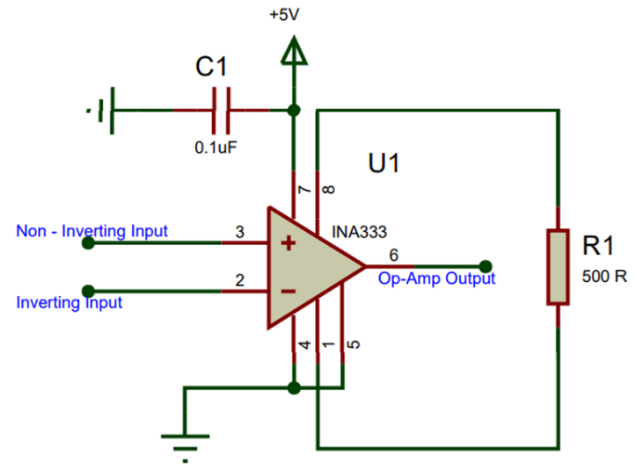

L'INA333 può essere utilizzato come amplificatore di precisione per piccoli segnali dei sensori. In questo circuito, il Pin 7 è collegato all'alimentazione da +5 V, mentre il Pin 4 è collegato a terra. Un condensatore di bypass da 0,1 μF è posto vicino al pin di alimentazione per ridurre il rumore di alimentazione e aiutare a mantenere stabile il circuito.

Il segnale di ingresso è collegato a VIN+ e VIN−, e il guadagno è impostato dalla resistenza R1 tra i Pin 1 e 8. Con una resistenza di guadagno di 500 Ω, il guadagno è di circa 201 utilizzando la formula G = 1 + (100 kΩ / RG). Il pin REF è collegato a terra, quindi l'uscita è riferita a 0 V. Il segnale amplificato viene prelevato dal Pin 6 e può essere inviato a un ADC, microcontrollore o circuito di misurazione.

Applicazioni reali dell'INA333

Bilance elettroniche

L'INA333 è comunemente utilizzato nelle bilance elettroniche per amplificare i segnali di tensione molto piccoli provenienti dalle celle di carico. La sua bassa tensione di offset e alta precisione aiutano a produrre letture di peso stabili e precise, anche quando si misurano piccole variazioni di carico.

Attrezzature di monitoraggio medico

I dispositivi medici misurano spesso segnali biologici deboli che necessitano di un'amplificazione accurata. L'INA333 aiuta a migliorare la qualità del segnale amplificando segnali a basso livello riducendo il rumore elettrico indesiderato.

Sistemi industriali, di acquisizione dati e di misurazione ambientale

L'INA333 è utile nel monitoraggio industriale, nei sistemi di acquisizione dati e nelle attrezzature di rilevamento ambientale. Amplifica piccoli output dei sensori da pressione, forza, temperatura e altri dispositivi di misurazione prima che i segnali vengano elaborati da un ADC, controller o sistema di registrazione.

Strumenti di test portatili e alimentati a batteria

Grazie al suo basso consumo energetico, l'INA333 è adatto per misuratori portatili, strumenti di test portatili e sistemi di sensori alimentati a batteria. Aiuta a prolungare la vita della batteria mantenendo comunque un'amplificazione accurata per i segnali piccoli.

INA333 vs Altri Amplificatori di Strumentazione

Specifica	INA333	INA317	AD623	AD8226	INA826	AD620
Fabbricante	Texas Instruments	Texas Instruments	Analog Devices	Analog Devices	Texas Instruments	Analog Devices
Intervallo di tensione di alimentazione	1,8 V a 5,5 V	1.8 V a 5.5 V	3 V a 12 V	2.2 V a 36 V	2.7 V a 36 V	±2.3 V a ±18 V
Corrente di Quiescenza	50 μA	50 μA	550 μA	350 μA	200 μA	1.3 mA
Tensione Offset di Ingresso (Max)	25 μV	25 μV	200 μV	35 μV	125 μV	50 μV
Deriva Offset	0.1 μV/°C	0.1 μV/°C	2 μV/°C	0.3 μV/°C	0.4 μV/°C	0.6 μV/°C
Corrente di Bias di Ingresso	200 pA	200 pA	25 nA	300 pA	5 nA	1 nA
CMRR (Min)	100 dB	100 dB	90 dB	100 dB	100 dB	100 dB
Densità di Rumore di Ingresso	50 nV/√Hz	50 nV/√Hz	35 nV/√Hz	22 nV/√Hz	28 nV/√Hz	9 nV/√Hz
Intervallo di Guadagno	1 a 1000	1 a 1000	1 a 1000	1 a 1000	1 a 10.000	1 a 10.000
Metodo di Impostazione del Guadagno	Resistenza Singola	Resistenza Singola	Resistenza Singola	Resistenza Singola	Resistenza Singola	Resistenza Singola
Uscita Rail-to-Rail	Sì	Sì	Quasi Rail-to-Rail	Sì	No	No
Temperatura di Funzionamento	-40°C a +125°C	-40°C a +125°C	-40°C a +85°C	-40°C a +125°C	-40°C a +125°C	-40°C a +85°C
Opzioni di Imballaggio	VSSOP, WSON	VSSOP, WSON	SOIC, MSOP	MSOP	SOIC, VSSOP	DIP, SOIC
Forza Principale	Ultra-Basso Consumo Energetico	Sostituzione Diretta	Basso Costo	Basso Rumore	Ampio Intervallo di Alimentazione	Alta Precisione

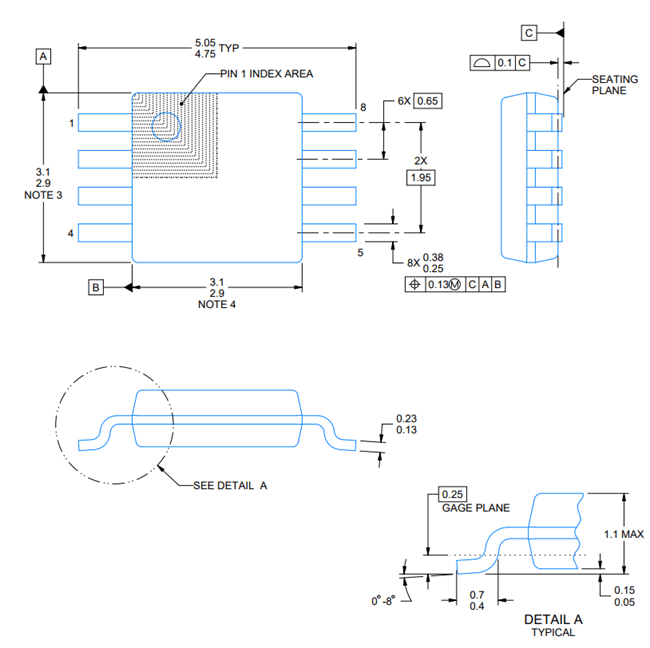

Dimensioni Meccaniche dell'INA333

Fabbricante

Texas Instruments è un produttore leader di IC analogici. Ha una forte esperienza nella realizzazione di amplificatori di precisione come l'INA333. L'azienda utilizza processi avanzati di semiconduttori, fabbricazione automatizzata dei wafer e rigorosi sistemi di test. Questi aiutano l'INA333 a ottenere una bassa tensione di offset, bassa deriva, basso rumore e prestazioni stabili. Texas Instruments utilizza anche il controllo qualità e test di affidabilità per supportare il funzionamento su un ampio intervallo di temperature. La sua rete di produzione globale contribuisce a garantire una fornitura coerente e qualità del prodotto.

Domande Frequenti [FAQ]

1. Perché l'INA333 utilizza un pin di riferimento (REF) invece di collegare direttamente l'uscita a terra?

Il pin REF consente di spostare la tensione di uscita a un livello desiderato. Questo è utile nei sistemi a singola alimentazione dove l'uscita non può scendere al di sotto di terra.

2. In che modo il guadagno influisce sulla larghezza di banda dell'INA333?

Man mano che il guadagno aumenta, la larghezza di banda diminuisce. Un guadagno più elevato migliora l'amplificazione del segnale ma riduce l'intervallo di frequenza che l'amplificatore può elaborare con precisione.

3. Cosa succede se la resistenza di guadagno è scollegata dall'INA333?

Se non è collegata alcuna resistenza di guadagno, l'INA333 funziona al suo guadagno minimo di 1, il che significa che il segnale di ingresso passa attraverso con poca amplificazione.

4. L'INA333 può misurare con precisione segnali a livello di microvolt?

Sì. La sua bassa tensione di offset, bassa deriva e alto CMRR consentono di amplificare segnali differenziali molto piccoli con alta precisione.

5. Perché il rifiuto del modo comune è importante nelle misurazioni di precisione?

Il rifiuto del modo comune aiuta a rimuovere il rumore che appare su entrambe le linee di ingresso. Questo migliora l'accuratezza delle misurazioni in ambienti elettricamente rumorosi.

6. Quali fattori possono causare la saturazione dell'uscita nell'INA333?

Un guadagno eccessivo, grandi segnali di ingresso, tensione di alimentazione insufficiente o una tensione REF errata possono causare il raggiungimento dei limiti di tensione dell'uscita.

7. L'INA333 è adatta per sistemi di misurazione a lungo termine?

Sì. La sua bassa deriva offset e le prestazioni stabili aiutano a mantenere l'accuratezza della misurazione nel corso di lunghi periodi di funzionamento.
