Principio di funzionamento e progettazione del circuito IR2110

L'IR2110 è un IC driver MOSFET e IGBT ad alta tensione utilizzato per controllare interruttori di potenza in circuiti elettronici esigenti. È progettato con uscite di driver separate per alta e bassa tensione, permettendo di guidare due dispositivi di commutazione in circuiti come progetti a mezzobridge e a ponte intero. Questo articolo parlerà delle caratteristiche e delle specifiche dell'IR2110, della configurazione dei pin, dell'architettura interna, dei circuiti di applicazione tipici, delle considerazioni pratiche nella progettazione, del confronto con IC driver simili, dei fattori di selezione e delle alternative popolari.

Catalogo

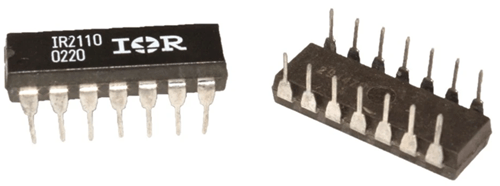

Che cos'è l'IC driver MOSFET/IGBT IR2110?

L' IR2110 è un IC driver di gate ad alta tensione e alta velocità progettato per controllare MOSFET di potenza e IGBT. Ha canali di uscita indipendenti per alta e bassa tensione, permettendo di guidare dispositivi di commutazione con un controllo di gate preciso e affidabile.

L'IR2110 utilizza una tecnologia CMOS robusta, supporta ingressi logici standard CMOS e LSTTL, e include uno stadio di buffer ad alta corrente impulso per migliorare le prestazioni di commutazione. Il suo canale flottante ad alta tensione può operare fino a 500 V, rendendolo adatto per progetti di circuiti ad alta tensione esigenti.

Se siete interessati ad acquistare l'IR2110, non esitate a contattarci per prezzi e disponibilità.

Caratteristiche e specifiche dell'IR2110

Parametro	Specifica
Tipo di driver	Driver MOSFET e IGBT ad alta tensione e alta velocità
Numero di canali	Driver indipendenti per alta e bassa tensione
Tensione del canale flottante	Fino a 500 V
Tecnologia di processo	HVIC e CMOS immune al latch-up
Tipo di ingresso logico	Compatibile con CMOS e LSTTL
Progettazione del canale flottante	Progettato per operazione bootstrap
Intervallo di alimentazione del driver (VCC)	10 V a 20 V
Intervallo VDD	5 V a 20 V
Corrente massima di uscita (sorgente)	2 A tipica
Corrente massima di uscita (scarico)	2 A tipica
Blocco da sottotensione (UVLO)	Disponibile su entrambi i canali
Immunità a dV/dt	Alta immunità al rumore
Tensione transitoria negativa	Tollerante
Tipo di ingresso	Schmitt trigger CMOS con pull-down
Funzione di spegnimento	Logica di spegnimento attivata da bordo ciclico
Matching dei ritardi	Ritardo di propagazione abbinato tra i canali
Relazione di uscita	Uscite in Fase con Ingressi
Offset di Terra Logico e di Potenza	±5 V
Operazione ad Alta Velocità	Ottimizzato per Applicazioni di Commutazione Veloce
Pacchetti Disponibili	DIP a 14 Pin, SOIC a 16 Pin

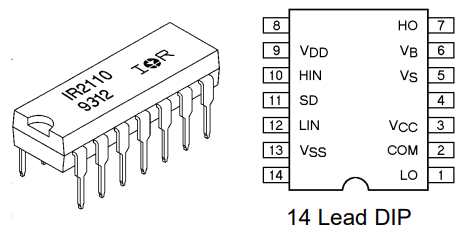

Configurazione dei Pin IR2110 e Funzioni dei Pin

Pin No.	Nome del Pin	Tipo	Funzione
1	LO	Uscita	Uscita del driver del gate del lato basso. Fornisce il segnale di pilotaggio del gate per il MOSFET o IGBT del lato basso.
2	COM	Terra	Percorso di ritorno del lato basso e riferimento di terra di potenza per il stadio di uscita del driver.
3	VCC	Alimentazione	Tensione di alimentazione per lo stadio di uscita del driver del gate del lato basso. Tipicamente 10 V a 20 V.
4	NC	Senza Connessione	Connessione interna non utilizzata. Lasciare scollegato, a meno che non specificato dal produttore.
5	VS	Ritorno Galleggiante	Riferimento di ritorno per il driver del lato alto. Collegato alla sorgente del MOSFET del lato alto o all'emettitore dell'IGBT del lato alto.
6	VB	Alimentazione Galleggiante	Ingresso dell'alimentazione galleggiante per il driver del lato alto. Di solito collegato a un condensatore di bootstrap.
7	HO	Uscita	Uscita del driver del gate del lato alto. Aziona il gate del MOSFET del lato alto o IGBT.
8	VDD	Alimentazione Logica	Tensione di alimentazione del circuito logico. Supporta le fasi di ingresso logico e i circuiti di controllo interni.
9	HIN	Ingresso	Ingresso logico che controlla l'uscita del lato alto (HO). Un ingresso alto accende il driver del lato alto.
10	SD	Ingresso	Ingresso di controllo di spegnimento. Utilizzato per disabilitare entrambe le uscite del driver per la protezione da guasti o il controllo di sistema.
11	LIN	Ingresso	Ingresso logico che controlla l'uscita del lato basso (LO). Un ingresso alto accende il driver del lato basso.
12	VSS	Terra Logica	Riferimento di terra per l'alimentazione logica e gli ingressi di controllo.
13	NC	Senza Connessione	Connessione interna non utilizzata. Lasciare scollegato a meno che non specificato dal produttore.
14	NC	Senza Connessione	Connessione interna non utilizzata. Lasciare scollegato a meno che non specificato dal produttore.

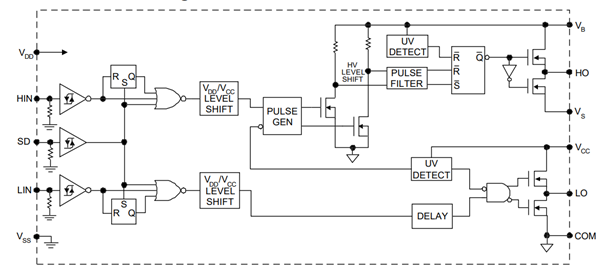

Diagramma a Blocchi Interno e Architettura dell'IR2110

L'IR2110 contiene sezioni separate del driver del gate del lato alto e del lato basso progettate per controllare MOSFET di potenza o IGBT in applicazioni di commutazione. All'interno del dispositivo, i segnali di ingresso passano attraverso circuiti Schmitt-trigger che migliorano l'immunità al rumore e assicurano un funzionamento affidabile in ambienti elettricamente rumorosi. I circuiti logici interni elaborano i segnali di controllo e gestiscono il funzionamento di entrambi i canali del driver.

Una parte fondamentale dell'architettura è il circuito di spostamento di livello ad alta tensione. Questo blocco trasferisce informazioni di controllo dalla sezione logica a bassa tensione alla sezione del driver del lato alto galleggiante, consentendo al dispositivo di operare in applicazioni in cui il nodo di commutazione si muove su un ampio intervallo di tensione. Il driver galleggiante è alimentato attraverso i terminali VB e VS, consentendo un corretto controllo del gate del dispositivo di commutazione superiore.

L'IR2110 incorpora anche diverse funzioni di protezione e temporizzazione. Il blocco di protezione da sottotensione (UVLO) monitora continuamente le tensioni di alimentazione del driver e disabilita le uscite se la tensione scende al di sotto di un livello operativo sicuro. Il filtraggio degli impulsi aiuta a rifiutare impulsi di rumore indesiderati, mentre la funzione di spegnimento fornisce un metodo conveniente per disabilitare entrambi i canali del driver durante condizioni di guasto o eventi di protezione del sistema.

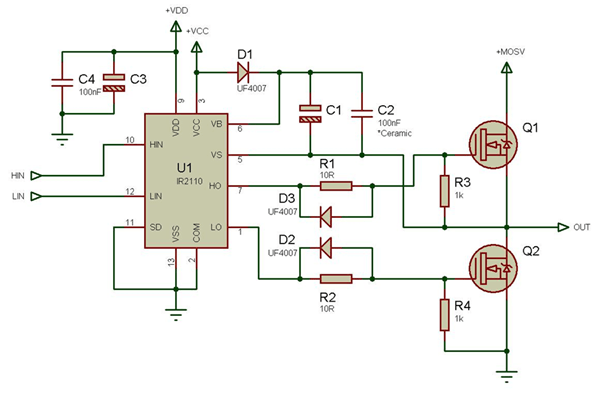

Circuiti Applicativi Tipici dell'IR2110

L'IR2110 è ampiamente utilizzato in circuiti di commutazione a ponte metà, ponte intero e ad alta potenza. Un'applicazione comune consiste in due MOSFET N-channel collegati in una configurazione a ponte metà, consentendo un controllo efficiente della potenza fornita a un carico. Questa configurazione è frequentemente trovata in azionamenti per motori, inverter DC-AC, alimentatori a commutazione, sistemi UPS e apparecchiature di riscaldamento a induzione.

Di solito si usa un diodo di bootstrap e un condensatore per generare l'alimentazione galleggiante necessaria per il driver del lato alto. Durante il funzionamento, il condensatore immagazzina energia e fornisce la tensione necessaria per attivare il MOSFET superiore. Questo approccio elimina la necessità di una sorgente di alimentazione isolata separata per il driver del gate del lato alto, riducendo la complessità e il costo del circuito.

Componenti esterni aggiuntivi sono comunemente inclusi per migliorare le prestazioni. I resistori di gate aiutano a controllare la velocità di commutazione e riducono il ringing di tensione, mentre i resistori di pull-down assicurano che i transistor di potenza rimangano in uno stato di off definito quando non è presente alcun segnale di controllo. Questi componenti contribuiscono a un'operazione di commutazione stabile e affidabile.

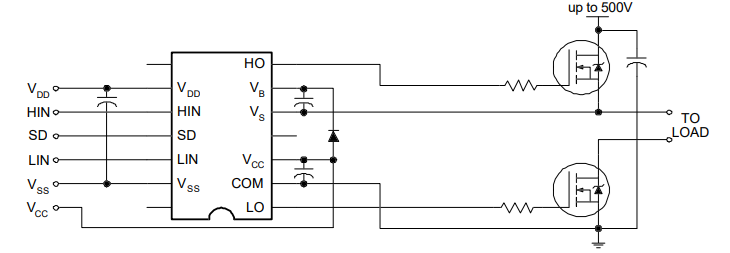

Come usare l'IR2110 in progetti pratici

I progetti di successo con l'IR2110 iniziano con un corretto layout della PCB e un adeguato decoupling dell'alimentazione. I condensatori di bypass dovrebbero essere posizionati vicino ai pin VCC-COM e VDD-VSS per ridurre le cadute di tensione durante la commutazione rapida. Le tracce di pilotaggio del gate dovrebbero essere corte e dirette per ridurre l'induttanza parassita, mentre le sezioni ad alta e bassa tensione dovrebbero avere un adeguato spaziamento per sicurezza e stabilità del segnale.

La selezione del resistore di gate è altrettanto importante perché controlla la velocità di commutazione del MOSFET o dell'IGBT. Un resistore di gate più piccolo fornisce una commutazione più veloce ma può aumentare il ringing e le interferenze elettromagnetiche. Un resistore di gate più grande rallenta il fronte di commutazione e può ridurre il rumore, ma potrebbe aumentare le perdite di commutazione.

Il circuito deve includere un adeguato controllo del dead-time tra i dispositivi ad alta e bassa tensione. Questo previene l'accensione simultanea di entrambi gli switch, il che può causare correnti di shoot-through e danneggiare il modulo di potenza.

Per una maggiore affidabilità, dovresti applicare tecniche di riduzione del rumore come percorsi di massa brevi, connessione COM solida, adeguato decoupling e instradamento attento dei segnali HIN e LIN lontano dai nodi di commutazione rumorosi. Le raccomandazioni di protezione includono un corretto utilizzo dell'undervoltage lockout, l'aggiunta di resistori di gate adatti, il controllo della dimensione del condensatore bootstrap e la protezione dei MOSFET o IGBT da sovracorrenti, sovratensioni e surriscaldamento.

IR2110 vs IR2101 vs IR2104

Caratteristica	IR2110	IR2101	IR2104
Tipo di Driver	Driver ad Alta e Bassa Tensione	Driver ad Alta e Bassa Tensione	Driver ad Alta e Bassa Tensione con Dead Time Interno
Tensione di Alimentazione Float per Alta Tensione	Fino a 500 V	Fino a 600 V	Fino a 600 V
Canali di Uscita	Uscite Indipendenti ad Alta e Bassa Tensione	Uscite Indipendenti ad Alta e Bassa Tensione	Uscite Complementari ad Alta e Bassa Tensione
Corrente di Uscita di Picco (Sorgente)	2 A	130 mA	210 mA
Corrente di Uscita di Picco (Scarico)	2 A	270 mA	360 mA
Tensione di Alimentazione Logica (VDD)	5 V a 20 V	Non Necessaria	Non Necessaria
Tensione di Alimentazione del Driver (VCC)	10 V a 20 V	10 V a 20 V	10 V a 20 V
Pin di Ingresso Logico	HIN, LIN, SD	HIN, LIN	IN, SD
Pin di Spegnimento	Sì	No	Sì
Undervoltage Lockout (UVLO)	Alta e Bassa Tensione	Alta e Bassa Tensione	Alta e Bassa Tensione
Livello Shifter	Sì	Sì	Sì
Operazione Bootstrap	Sì	Sì	Sì
Ritardo di Propagazione Abbinato	Sì	No	No
Dead Time Interno	No	No	Sì
Controllo del Dead-Time	Esterno	Esterno	Interno
Controllo Indipendente di Entrambi gli Uscite	Sì	Sì	No
Configurazione Logica di Uscita	Indipendente	Indipendente	Complementare
Immunità al Rumore	Alta	Alta	Alta
Compatibilità MOSFET	MOSFET a Canale N	MOSFET a Canale N	MOSFET a Canale N
Compatibilità IGBT	Sì	Capacità di Guida Limitata	Capacità di Guida Limitata
Capacità di Frequenza di Commutazione	Alta	Moderata	Moderata
Forza di Guida del Gate	Alta	Bassa	Media
Componenti Esterni Richiesti	Moderata	Bassa	Bassa
Complessità del Design	Moderata	Semplice	Molto Semplice
Opzioni di Confezionamento	DIP, SOIC	DIP, SOIC	DIP, SOIC

Fattori da considerare prima di scegliere l'IR2110

Requisiti di Frequenza di Commutazione

L'IR2110 è progettato per l'attivazione ad alta velocità e può essere utilizzato in applicazioni come inverter, azionamenti di motori e alimentatori a commutazione. Prima di selezionare il dispositivo, è necessario valutare la frequenza di commutazione prevista e garantire che i MOSFET o gli IGBT possano essere pilotati in modo efficiente a quella velocità. Frequenze di commutazione più elevate possono migliorare le prestazioni del sistema e ridurre le dimensioni dei componenti magnetici, ma aumentano anche le perdite di commutazione e la generazione di calore.

Selezione di MOSFET o IGBT

L'IR2110 può pilotare sia MOSFET N-channel che IGBT, ma i requisiti di pilotaggio del gate di questi dispositivi possono differire significativamente. I MOSFET sono generalmente preferiti per l'operazione ad alta frequenza a causa della loro maggiore velocità di commutazione, mentre gli IGBT sono spesso utilizzati in applicazioni ad alta tensione e alta corrente. Il dispositivo di potenza selezionato dovrebbe essere compatibile con la tensione di pilotaggio del gate dell'IR2110 e la capacità di corrente in uscita.

Compatibilità della logica di ingresso

L'IR2110 supporta livelli di logica CMOS e LSTTL standard, rendendolo compatibile con molti microcontrollori, DSP e controllori PWM. È necessario verificare che la tensione di uscita logica del circuito di controllo soddisfi i requisiti di ingresso del driver per garantire una commutazione affidabile e un'adeguata riconoscibilità del segnale.

Requisiti di alimentazione

Tensioni di alimentazione adeguate sono essenziali per un funzionamento affidabile. L'IR2110 richiede tipicamente una tensione di alimentazione per il pilotaggio del gate compresa tra 10 V e 20 V, mentre il driver del lato alto utilizza un circuito bootstrap per generare la sua alimentazione flottante. Dovrebbero essere inclusi condensatori di bypass adeguati e un condensatore bootstrap di dimensioni corrette per mantenere un funzionamento stabile durante la commutazione.

Requisiti di isolamento

L'IR2110 utilizza un'architettura di shifting di livello piuttosto che isolamento galvanico. Per molti progetti a ponte metà e ponte intero, questo approccio è sufficiente e aiuta a ridurre la complessità del circuito. Tuttavia, le applicazioni che richiedono isolamento di sicurezza, alta immunità al rumore di modo comune, o sistemi di controllo isolati possono richiedere un driver per gate isolato anziché l'IR2110. Valutare i requisiti di isolamento all'inizio del processo di progettazione aiuta a garantire la conformità con i requisiti di sicurezza e prestazione del sistema.

Alternative popolari dell'IR2110

• IR2113

• IRS2110

• IRS2113

• IR2101

• IR2104

• IRS2184

• FAN7392

• UCC27714

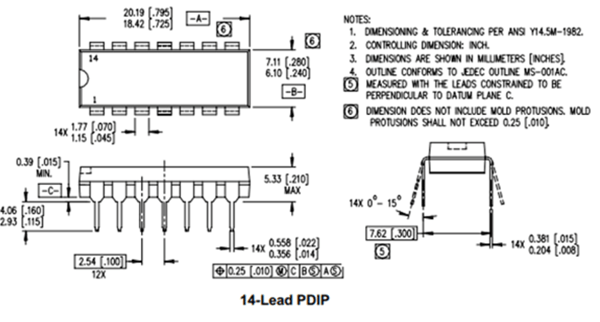

Dimensioni meccaniche dell'IR2110

Conclusione

L'IR2110 di Infineon Technologies combina l'attivazione del gate lato alto e lato basso, una forte capacità di corrente in uscita, funzionamento bootstrap e utili funzionalità di protezione in un singolo IC. Queste caratteristiche aiutano a semplificare la progettazione del circuito di potenza, garantendo al contempo un controllo affidabile di MOSFET e IGBT in applicazioni di commutazione ad alta tensione. Con i suoi canali di driver indipendenti, un'architettura di livello-shifting e supporto per la commutazione ad alta velocità, l'IR2110 rimane una scelta popolare per gli ingegneri che progettano inverter, azionamenti di motori, alimentatori e altri sistemi di potenza elettronica.

Domande frequenti [FAQ]

1. Come si calcola il valore del condensatore bootstrap per un circuito IR2110?

Il condensatore bootstrap dovrebbe immagazzinare abbastanza carica per mantenere il MOSFET lato alto completamente enhanced durante l'intero ciclo di commutazione. Il valore dipende dalla carica del gate del MOSFET, dalla frequenza di commutazione, dalle correnti di dispersione e dal margine di tensione desiderato.

2. L'IR2110 può pilotare più MOSFET in parallelo?

Sì. L'IR2110 può pilotare più MOSFET collegati in parallelo, a condizione che la carica totale del gate rimanga entro la capacità del driver e che vengano utilizzate resistenze di gate appropriate per ciascun MOSFET.

3. Perché il MOSFET lato alto non si accende in alcuni progetti dell'IR2110?

Una causa comune è un condensatore bootstrap caricato in modo improprio. La selezione errata del diodo bootstrap, un ciclo di lavoro insufficiente o errori di cablaggio possono anche impedire al driver del lato alto di funzionare correttamente.

4. Cosa succede se non viene aggiunto alcun tempo morto tra gli interruttori del lato alto e del lato basso?

Senza un tempo morto sufficiente, entrambi gli interruttori potrebbero condurre simultaneamente, causando corrente di attraversamento. Questo può portare a un surriscaldamento eccessivo, ridotta efficienza e possibile danneggiamento dei MOSFET e del circuito driver.

5. L'IR2110 può essere utilizzato con microcontrollori a 3,3 V?

In alcuni casi, sì, ma la compatibilità a livello logico dovrebbe essere verificata. Se il segnale logico non è sufficiente per un funzionamento affidabile, potrebbe essere necessario un circuito di shifting di livello.

6. Come influisce il valore della resistenza del gate sulle prestazioni dell'IR2110?

Resistenze del gate più piccole aumentano la velocità di commutazione ma possono creare più ringing ed EMI. Resistenze più grandi riducono il rumore e lo stress di commutazione ma possono aumentare le perdite di commutazione.

7. Qual è la frequenza di commutazione massima pratica per l'IR2110?

Il limite pratico dipende dalla carica del gate del MOSFET, dal layout del PCB, dai valori delle resistenze del gate e dal design del power stage. Molti progetti funzionano con successo da decine di kilohertz a diverse centinaia di kilohertz.

8. Quando dovrebbe essere utilizzato un driver di gate isolato invece dell'IR2110?

Un driver di gate isolato è spesso preferito quando l'isolamento di sicurezza, un'alta immunità al rumore comune o basi di controllo e alimentazione separate sono richiesti dall'applicazione.
