Fattore Q dell'induttore spiegato: formula, effetti e applicazioni

Gli induttori sono componenti importanti negli alimentatori, nei filtri, nei circuiti RF e nei sistemi di comunicazione. Tuttavia, gli induttori reali non sono ideali perché presentano resistenza, perdite ed effetti parassiti che possono influenzare le prestazioni del circuito. Questo articolo discuterà cosa significa il fattore Q dell'induttore, perché è importante, come influisce sulle prestazioni e come scegliere l'induttore giusto in base al fattore Q.

Catalogo

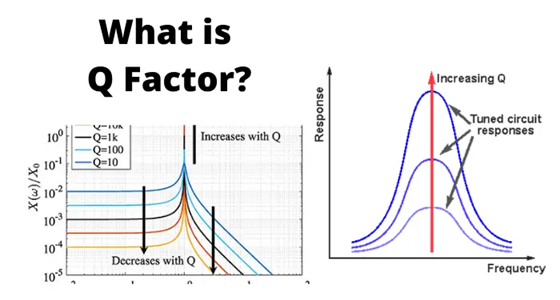

Cos'è il fattore Q di un induttore?

Il fattore di qualità (fattore Q) di un induttore è una misura di quanto efficientemente l'induttore immagazzina energia magnetica rispetto all'energia che perde durante il funzionamento. È uno dei parametri più importanti utilizzati per valutare le prestazioni dell'induttore, specialmente nei circuiti RF, nelle reti risonanti, nei filtri, negli oscillatori e nelle applicazioni di adattamento dell'impedenza.

Un induttore ideale immagazzina energia senza alcuna perdita. Nella pratica, ogni induttore contiene resistenza di avvolgimento, perdite del nucleo magnetico ed effetti parassiti che convertono parte dell'energia immagazzinata in calore. Il fattore Q aiuta a quantificare queste perdite.

Come è definito il fattore Q

Il fattore Q è definito come il rapporto tra reattanza induttiva e resistenza di serie efficace a una data frequenza.

Dove:

• Q = Fattore di qualità

• XL = Reattanza induttiva

• f = Frequenza di funzionamento

• L = Induttanza

• RESR = Resistenza di serie efficace

Questa equazione mostra che il fattore Q aumenta quando la reattanza induttiva è grande e diminuisce quando le perdite diventano significative.

Esempio di calcolo del fattore Q dell'induttore

Considera un induttore con:

• Induttanza (L) = 10 µH

• Frequenza (f) = 10 MHz

• ESR = 2 Ω

Prima calcola la reattanza induttiva:

X_L=2πfL

X_L=2π(10×10⁶)(10×10^-6)

X_L≈628 Ω

Poi calcola il fattore Q:

Questo indica un induttore ad alta Q molto adatto per applicazioni RF e risonanti.

Perché il fattore Q è importante nella selezione degli induttori

Molti induttori possono avere lo stesso valore di induttanza ma prestazioni molto diverse nei circuiti reali. Il fattore Q ti aiuta a valutare l'efficienza e le caratteristiche di perdita di un induttore a una specifica frequenza di funzionamento. Il fattore Q aiuta a confrontare le caratteristiche di perdita degli induttori che operano alla stessa frequenza. Per questo motivo, il fattore Q è spesso considerato insieme all'induttanza, alla valutazione di corrente, alla resistenza DC e alla frequenza autoriesonante quando si seleziona un induttore.

Fattori che riducono il fattore Q dell'induttore

Diversi meccanismi di perdita riducono il fattore Q di un induttore pratico.

Resistenza dell'avvolgimento DC (DCR)

Il filo di rame utilizzato per formare l'avvolgimento ha una resistenza finita nota come resistenza DC (DCR). Quando la corrente fluisce attraverso l'avvolgimento, l'energia viene dissipata come calore.

La DCR dipende da:

• Diametro del filo

• Lunghezza del filo

• Numero di spire

• Material conduttore

In generale, diametri di filo più grandi producono una resistenza inferiore e migliorano l'efficienza.

AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m
0	0.1	0.32	10	1	3.2	20	10	32	30	100	320
1	0.125	0.4	11	1.25	4	21	12.5	40	31	125	400
2	0.16	0.5	12	1.6	5	22	16	50	32	160	500
3	0.2	0.64	13	2	6.4	23	20	64	33	200	640
4	0.25	0.8	14	2.5	8	24	25	80	34	250	800
5	0.32	1	15	3.2	10	25	32	100	35	320	1000
6	0.4	1.25	16	4	12.5	26	40	125	36	400	1250
7	0.5	1.6	17	5	16	27	50	160	37	500	1600
8	0.64	2	18	6.4	20	28	64	200	38	640	2000
9	0.8	2.5	19	8	25	29	80	250	39	800	2500

Tabella: La resistenza approssimativa del filo di rame può essere utilizzata per confrontare la resistenza di diverse dimensioni di filo AWG. Conduttori più spessi hanno una resistenza inferiore e contribuiscono tipicamente a un fattore Q più elevato.

Resistenza AC e effetto pelle

Man mano che la frequenza aumenta, la corrente non si distribuisce più uniformemente attraverso il conduttore.

Invece, la corrente si concentra vicino alla superficie del conduttore. Questo fenomeno è noto come effetto pelle. L'area efficace ridotta del conduttore aumenta la resistenza AC e provoca ulteriori perdite di potenza.

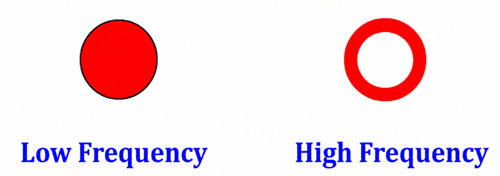

Area di flusso di corrente in una bobina di conduttore

La figura illustra come la corrente occupa quasi l'intera sezione trasversale del conduttore a basse frequenze, mentre a frequenze più elevate è costretta a uno strato esterno sottile. Questa riduzione nell'area utilizzabile del conduttore aumenta la resistenza e abbassa il fattore Q.

Effetto di prossimità

Negli induttori pratici, i conduttori sono posti molto vicini tra loro. I campi magnetici generati dalle spire vicine costringono la corrente a concentrarsi in regioni specifiche del filo.

Questo fenomeno è chiamato effetto di prossimità.

A frequenze elevate, l'effetto di prossimità può aumentare significativamente la resistenza AC e può contribuire a maggiori perdite rispetto all'effetto pelle da solo, specialmente in avvolgimenti multilayer e induttori ad alta corrente.

Perdite nel nucleo

Gli induttori che utilizzano nuclei magnetici subiscono perdite aggiuntive all'interno del materiale del nucleo.

Le perdite nel nucleo consistono principalmente in:

• Perdita di isteresi

• Perdita di corrente parassita

Queste perdite aumentano con la frequenza di funzionamento e la densità del flusso magnetico.

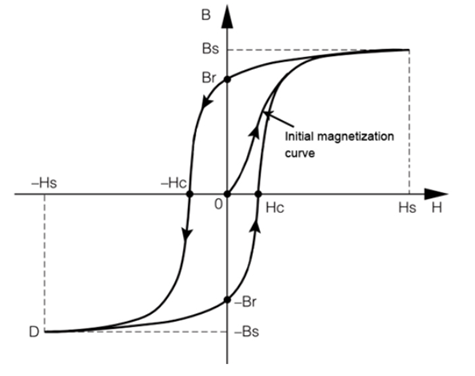

Curva B-H del ferrite morbido

La curva B-H illustra il comportamento magnetico dei materiali ferritici. L'area chiusa del ciclo di isteresi rappresenta l'energia persa durante ciascun ciclo di magnetizzazione. Aree di ciclo più grandi corrispondono a maggiori perdite di isteresi e a una prestazione del fattore Q inferiore.

Capacitanza parassita

Le spire di avvolgimento adiacenti sono separate da isolamento, creando piccoli condensatori non intenzionati all'interno della struttura della bobina.

Questo effetto è noto come capacitanza interavvolgente o capacitanza parassita.

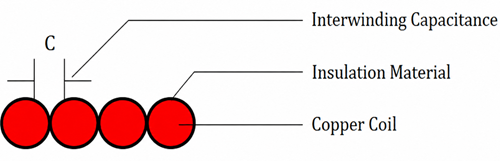

Capacitanza interavvolgente tra le spire della bobina

La figura mostra come l'isolamento tra le spire vicine forma una capacitanza distribuita. Anche se questa capacitanza non crea direttamente perdite resistive, influisce sulle prestazioni ad alta frequenza e contribuisce alla frequenza di risonanza propria (SRF) dell'induttore.

Fattore Q e accumulo di energia

Il fattore Q può anche essere espresso come il rapporto tra l'energia immagazzinata e l'energia dissipata durante ciascun ciclo.

Questa definizione fornisce un'interpretazione fisica del fattore Q.

• Gli induttori ad alto Q immagazzinano molta più energia di quanta ne perdano.

• Gli induttori a basso Q dissipano una percentuale maggiore di energia immagazzinata come calore.

Come la Frequenza Influenza il Fattore Q

Il fattore Q non rimane costante al variare della frequenza.

Tipicamente:

• Il fattore Q aumenta inizialmente man mano che aumenta la reattanza induttiva.

• Un valore di Q massimo viene raggiunto a una frequenza specifica.

• Il fattore Q diminuisce a frequenze più elevate poiché la resistenza AC, le perdite nel nucleo e gli effetti parassitari diventano dominanti.

Per questo motivo, i produttori di solito specificano il fattore Q a una particolare frequenza di prova piuttosto che fornire un valore singolo per tutte le condizioni operative.

Valori Tipici del Fattore Q di Induttori Comuni

Il fattore Q varia significativamente a seconda della costruzione dell'induttore, del materiale del nucleo e della frequenza operativa.

Induttore Tipo	Fattore Q Tipico
Induttori di Potenza	5–50
Induttori a Nucleo di Ferrite	20–150
Induttori RF a Nucleo d'Aria	50–300+
Induttori RF ad Alta Frequenza	100–500+
Induttori Chip (SMD)	10–100

Come il Fattore di Qualità di un Induttore Influenza le Prestazioni del Circuito

Il fattore di qualità, o fattore Q, ha un effetto diretto su come un induttore si comporta in un circuito. È particolarmente importante nei filtri, nei circuiti risonanti, nei sistemi RF, negli oscillatori e nelle apparecchiature di comunicazione in cui il controllo della frequenza è fondamentale.

In termini semplici, il fattore Q mostra quanto sia selettivo ed efficiente un induttore a una certa frequenza. Un valore Q più alto significa che l'induttore ha perdite inferiori e può creare una risposta in frequenza più nitida. Un valore Q più basso significa che l'induttore ha perdite maggiori e produce una risposta più ampia e meno selettiva.

Fattore Q e Larghezza di Banda del Filtro

Nei circuiti di filtro, il fattore Q influisce fortemente sulla larghezza di banda. La larghezza di banda è l'intervallo di frequenze che un filtro permette di attraversare.

Un induttore ad alta Q crea una larghezza di banda ridotta. Questo è utile quando un circuito deve selezionare una frequenza specifica e rifiutare segnali indesiderati vicini. Questo tipo di risposta è comune nei filtri RF, nei ricevitori radio, nei sistemi di comunicazione wireless e nei circuiti sintonizzati.

Un induttore a bassa Q crea una larghezza di banda più ampia. Questo può essere utile quando il circuito deve consentire il passaggio di un range più ampio di frequenze, ma fornisce anche meno selettività.

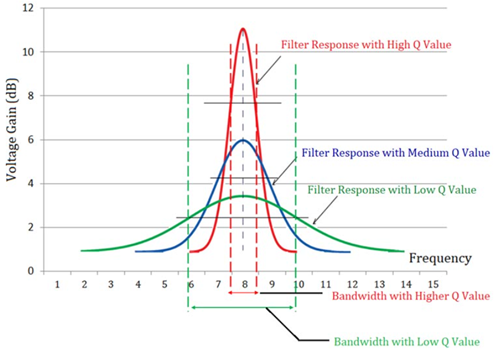

L'immagine della Risposta del Filtro a Diversi Valori di Q mostra come il fattore Q cambia la forma di una risposta del filtro.

La curva rossa rappresenta un valore Q alto. Ha il guadagno di picco più alto e la larghezza di banda più stretta. Questo significa che il filtro è molto selettivo e passa principalmente segnali vicino alla frequenza centrale.

La curva blu rappresenta un valore Q medio. Fornisce una risposta equilibrata, con guadagno moderato e larghezza di banda moderata.

La curva verde rappresenta un valore Q basso. Ha un picco più basso e una larghezza di banda più ampia. Questo significa che il filtro consente il passaggio di un intervallo più ampio di frequenze, ma è meno efficace nella selezione di una frequenza esatta.

Induttori ad Alta Q vs Induttori a Bassa Q

Punto di confronto	Induttore ad Alta Q	Induttore a Bassa Q
Intervallo Tipico del Fattore Q	Di solito sopra 50; i tipi RF possono raggiungere 100–300+	Di solito sotto 20; spesso intorno a 5–20
Comportamento principale	Conserva energia in modo efficiente con basse perdite	Ha perdite maggiori e risposta più ampia
Resistenza serie equivalente	Bassa ESR	ESR più alta
Perdita di potenza	Perdita di potenza inferiore	Maggiore perdita di potenza
Generazione di calore	Riscaldamento inferiore	Maggiore riscaldamento
Larghezza di banda	Larghezza di banda ristretta	Larghezza di banda ampia
Selettività di frequenza	Molto buona; separa meglio frequenze vicine	Inferiore; passa un intervallo di frequenze più ampio
Picco risonante	Picco netto e alto	Picco ampio e più basso
Prestazioni del filtro	Migliore per filtri a banda ristretta e sintonizzati	Migliore per filtri a banda larga o non selettivi
Rifiuto del segnale al di fuori della banda passante	Attenuazione più forte dei segnali indesiderati	Attenuazione più debole dei segnali indesiderati
Efficienza	Alta efficienza alla frequenza progettata	Bassa efficienza perché si perde più energia
Sensibilità alla frequenza	Maggiore sensibilità a tolleranze, layout e spostamento di frequenza	Meno sensibile alla sintonizzazione precisa
Vantaggio	Basse perdite, alta selettività, forte guadagno risonante, migliori prestazioni RF	Larghezza di banda più ampia, design più semplice, costi spesso più bassi, utile nei circuiti di potenza
Svantaggio	Larghezza di banda ristretta, costi più elevati, necessita di layout accurato, non ideale per circuiti a banda larga	Maggiori perdite, guadagno inferiore, selettività inferiore, più calore
Applicazioni tipiche	Filtri RF, filtri passa-banda, oscillatori, adattamento dell'antenna, ricevitori radio, circuiti sintonizzati, sistemi wireless	Convertitori DC-DC, induttanze di alimentazione, filtri EMI, circuiti a banda larga, induttori per accumulo di energia
Migliore quando	Il circuito ha bisogno di una sintonizzazione precisa, bassa perdita e controllo di frequenza a banda ristretta	Il circuito ha bisogno di una larghezza di banda più ampia, gestione della potenza o filtraggio generale

Frequenza di auto-risonanza e fattore Q

Ogni induttore pratico contiene capacitance parassita tra i suoi avvolgimenti. Insieme all'induttanza, questa capacità crea una frequenza di risonanza naturale nota come Frequenza di Auto-Risonanza (SRF).

Quando la frequenza operativa si avvicina alla SRF, il fattore Q raggiunge tipicamente il suo valore massimo e poi inizia a diminuire rapidamente. Sopra la frequenza di auto-risonanza, il componente si comporta più come un condensatore che come un induttore.

Per un funzionamento affidabile del circuito, è necessario selezionare un induttore la cui SRF sia significativamente superiore alla frequenza operativa prevista.

Come Migliorare il Fattore Q dell'Induttore

Diverse tecniche di progettazione possono migliorare il fattore Q di un induttore:

- Utilizzare conduttori più spessi per ridurre la resistenza DC.

- Utilizzare materiali per nuclei a bassa perdita.

- Ridurre il numero di strati di avvolgimento.

- Minimizzare le perdite per effetto di prossimità.

- Utilizzare filo litz in applicazioni ad alta frequenza.

- Operare ben al di sotto della frequenza di auto-risonanza.

- Selezionare induttori con specifiche ESR basse.

Migliorare il fattore Q può aumentare l'efficienza, ridurre il riscaldamento e migliorare le prestazioni complessive del circuito.

Applicazioni nel Mondo Reale degli Induttori High-Q

Filtri RF e Sistemi di Comunicazione

Gli induttori ad alta Q sono comunemente utilizzati nei filtri RF per sistemi di comunicazione wireless. Questi filtri aiutano a separare il segnale desiderato dalle frequenze indesiderate vicine mantenendo bassa la perdita di segnale. Sono utili in reti mobili, trasmettitori radio, sistemi satellitari, ricevitori GPS e collegamenti dati wireless.

Circuiti Oscillatori

I circuiti oscillatori utilizzano induttori e condensatori per generare segnali ripetitivi stabili. Un induttore ad alta Q aiuta a ridurre le perdite nel circuito risonante, supportando una migliore stabilità di frequenza, forme d'onda più pulite e minore rumore di fase. Questo è importante nei generatori di segnale, sintetizzatori di frequenza, trasmettitori e circuiti di temporizzazione.

Reti di Adattamento dell'Antenna

Gli induttori ad alta Q sono utilizzati nelle reti di adattamento dell'antenna per migliorare il trasferimento di potenza tra il trasmettitore e l'antenna. Poiché hanno perdite inferiori, una maggiore potenza RF raggiunge l'antenna invece di essere sprecata come calore. Questo può migliorare l'efficienza di trasmissione e supportare un migliore raggio wireless.

Circuiti Risonanti

Gli induttori ad alta Q sono utilizzati anche nei circuiti risonanti dove le basse perdite aiutano a mantenere una forte risonanza e un funzionamento stabile del circuito.

Strumenti di Test e Misura

Molti strumenti di test necessitano di generazione di segnali accurati e analisi di frequenza. Gli induttori ad alta Q aiutano a ridurre le perdite interne del circuito, supportando una migliore stabilità e accuratezza di misura in attrezzature come analizzatori di spettro, generatori di segnali, analizzatori di impedenza e analizzatori di rete.

Elettronica Aerospaziale e di Difesa

I sistemi aerospaziali e di difesa operano spesso in ambienti ad alta frequenza esigenti. Gli induttori ad alta Q aiutano a migliorare la sensibilità del segnale e a ridurre l'interferenza da frequenze indesiderate nei sistemi radar, navigazione e comunicazione militare.

Attrezzature Mediche e Scientifiche

Gli strumenti medici e scientifici richiedono spesso segnali a alta frequenza puliti e prestazioni di misurazione stabili. Gli induttori ad alta Q aiutano a ridurre la perdita di segnale e il rumore in sistemi come apparecchiature di imaging medico, sensori RF e dispositivi di misurazione di laboratorio.

Conclusione

Comprendere il fattore Q ti aiuta a scegliere il giusto induttore per un circuito invece di guardare solo al valore di induttanza. Due induttori possono avere la stessa induttanza, ma possono comportarsi in modo molto diverso ad alte frequenze. Comprendendo come funziona il fattore Q, puoi capire meglio perché alcuni induttori sono migliori per una selezione di frequenze precisa, una minore perdita di energia e prestazioni stabili del circuito.

Domande Frequenti [FAQ]

1. Possono due induttori con la stessa induttanza avere fattori Q diversi?

Sì. Due induttori possono avere lo stesso valore di induttanza ma resistenza all'avvolgimento, materiali di nucleo, metodi di costruzione e caratteristiche parassite diversi. Queste differenze possono portare a valori di fattore Q e prestazioni significativamente diversi.

2. Perché le schede tecniche specificano il fattore Q a una determinata frequenza?

Il fattore Q cambia con la frequenza perché la reattanza induttiva, la resistenza AC e le perdite nel nucleo variano al variare della frequenza. Un valore Q misurato a una frequenza potrebbe non rappresentare le prestazioni a un'altra frequenza.

3. Un'induttanza più alta comporta sempre un fattore Q più alto?

No. Sebbene la reattanza induttiva aumenti con l'induttanza, un'induttanza più alta spesso richiede più avvolgimenti, il che può aumentare la resistenza e le perdite. Il fattore Q finale dipende sia dalla reattanza che dalle perdite totali.

4. Come influisce la temperatura sul fattore Q di un induttore?

Con l'aumento della temperatura, anche la resistenza del conduttore aumenta. Una resistenza più alta provoca una maggiore perdita di potenza, il che può ridurre il fattore Q e l'efficienza complessiva dell'induttore.

5. Perché gli induttori a nucleo d'aria sono spesso utilizzati in progetti ad alto Q?

Gli induttori a nucleo d'aria eliminano le perdite nel nucleo magnetico come le perdite per isteresi e le perdite per correnti parassite. Questo può aiutare a raggiungere valori di fattore Q molto elevati, specialmente nei circuiti RF e ad alta frequenza.

6. Cosa succede se un induttore opera vicino alla propria frequenza di risonanza propria?

Man mano che la frequenza operativa si avvicina alla frequenza di risonanza propria, la capacità parassita diventa più significativa. Il fattore Q può raggiungere un picco e poi diminuire rapidamente, causando all'induttore di perdere il comportamento induttivo previsto.
